55Wattometri
2.1 Scatola (vedi schemi all’inizio del presente libretto di istruzioni di funzionamento)
➀➀
➀➀
➀
Boccole di sicurezza per l’entrata delle correnti da misurare
➁➁
➁➁
➁ Boccole di sicurezza per l’entrata delle tensioni da misurare
➂➂
➂➂
➂ Tasti di comando (5 per il PX 110 e 6 per il PX120)
ON / OFF Messa in servizio / fuori servizio
DISPLAY Permette l’accesso ai differenti schermi, con pressioni successive
T3FE Permette l’accesso alle misure di potenza e del PF (fattore di potenza) in
T3FE, unicamente sul PX 120 (breve pressione)
HOLD Permette di fissare la visualizzazione dei valori (breve pressione)
SMOOTH Permette il filtraggio dei valori misurati (breve pressione)
INRUSH Permette con breve pressione, l’acquisizione della corrente di punta
dell’accensione di un motore.
Il valore della corrente RMS misurata è mantenuta fino alla misura di un
valore superiore, oppure fino all’uscita dalla funzione
➃➃
➃➃
➃ Vano della testina ottica di comunicazione
A tergo dello strumento si trova :
- Lo sportello di accesso per la sostituzione delle pile (vedi § 7.1)
- Il sostegno per mettere lo strumento in posizione inclinata
- L’opzione alimentazione rete elettrica da collegare al vano della pila
2.2 Visualizzatore
Il visualizzatore a cristalli liquidi permette la
visualizzazione dei valori numerici ed il simbolo
dell’unità relativo, ed anche i simboli delle
differenti funzioni.

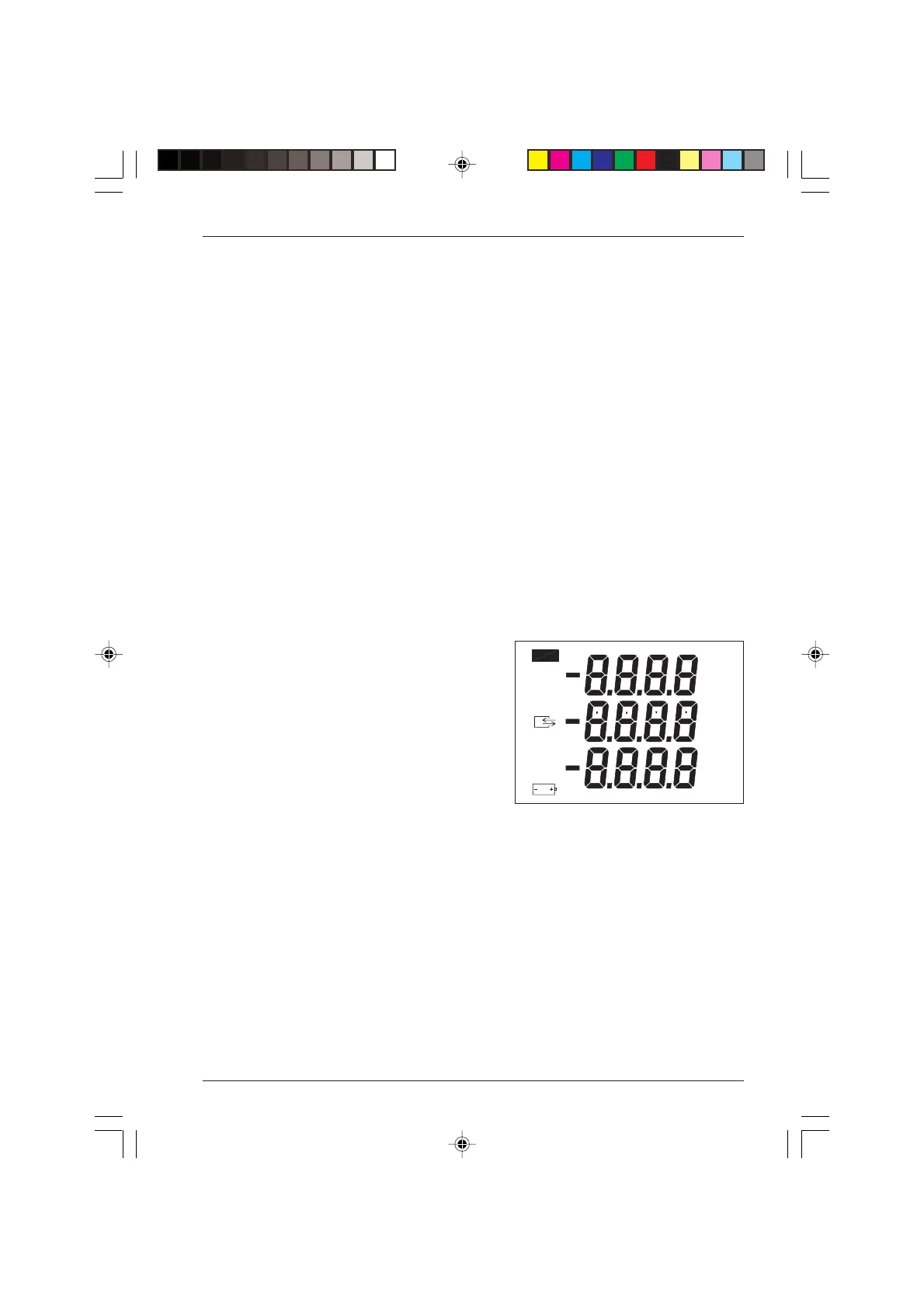

2.2.1 Display digitale
E’ composto da 3 visualizzatori (4 digits,
9999 punti, 3 punti decimali ed 1 segno “-”)
ciascuno ha una funzione specifica a
seconda la funzione ed il modo di misura
selezionato.
Il superamento di misura è simbolizzato
dalla visualizzazione OL al centro del
display digitale relativo.
Visualizzatore superiore :
Primo schermo : Visualizza il valore della tensione in V
Secondo schermo : Visualizza il valore della potenza relativa in VAR oppure kVAR
Visualizzatore centrale :
Primo schermo : Visualizza il valore della corrente in A
Secondo schermo : Visualizza il valore della potenza apparente in VA o kVA
Visualizzatore inferiore :
Primo schermo : Visualizza il valore della potenza attiva in W o kW
Secondo schermo : Visualizza il valore del fattore di potenza
PF : indica che il valore digitale visualizzato è il fattore di potenza
HOLD
T3FE
SMOOTH
INRUSH
PF
kW
kVAR
kVA
O
