40 Wattmeters
2.1 Gehäuse
(siehe Schemazeichnungen am Anfang dieser Bedienungsanleitung)
➀➀
➀➀
➀
Sicherheitsbuchsen für den Eingang der zu messenden Ströme
➁➁
➁➁
➁ Sicherheitsbuchsen für den Eingang der zu messenden Spannungen
➂➂
➂➂
➂ Steuertasten (5 beim PX 110 und 6 beim PX120)
ON / OFF Ein- / Ausschalten
DISPLAY Erlaubt durch mehrmaliges Drücken den Zugriff auf verschiedene Bildschirme
T3FE Ermöglicht den Zugriff auf die Messungen der Leistung und des
Leistungsfaktors in der Betriebsart T3FE (sym. 3 Leitersystem) , nur beim
PX 120 (kurzes Drücken)
HOLD Ermöglicht das Halten der angezeigten Werte (kurzes Drücken)
SMOOTH Ermöglicht die Filterung der gemessenen Werte (kurzes Drücken)
INRUSH Ermöglicht durch kurzes Drücken die Erfassung des Spitzenstroms beim
Start eines Motors.
Der RMS-Wert des gemessenen Stroms wird bis zur Messung eines höheren
Wertes oder bis zum Verlassen der Funktion beibehalten.
➃➃
➃➃
➃ Fach für den Kopf zur optischen Datenübertragung
Auf der Rückseite des Geräts befinden sich:
- Der Batteriefachdeckel für das Austauschen der Batterien
(siehe § 7.1)
- Der Standbügel zum Aufstellen des Geräts in geneigter Position
- Das optionale Netzteil wird anstelle des Batteriefachs angeschlossen
2.2 Anzeige

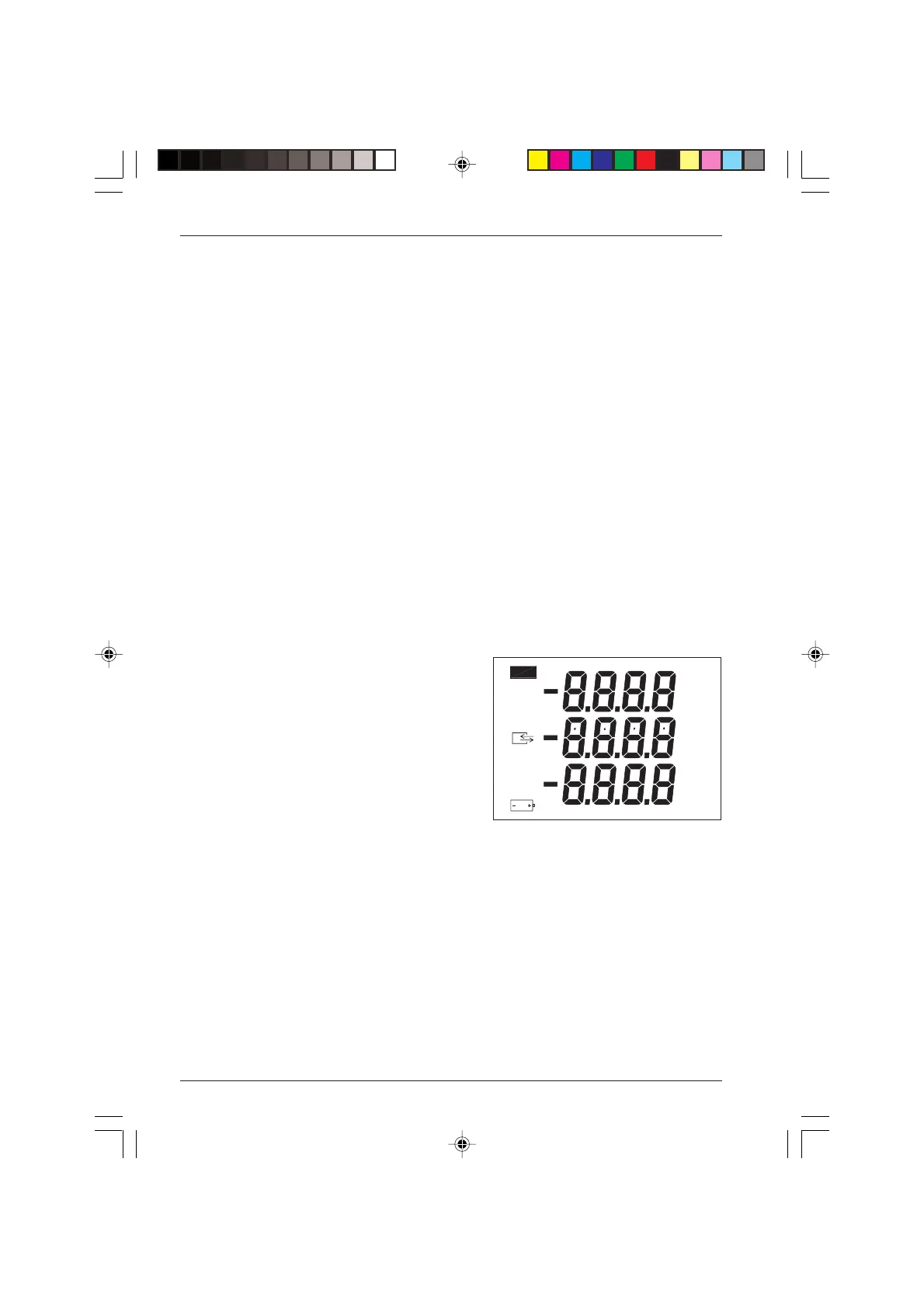

Die Flüssigkristallanzeige (LCD) erlaubt die
Anzeige von digitalen Werten und dem Symbol
der zugehörigen Einheit sowie von den
Symbolen der verschiedenen Funktionen.
2.2.1 Digitalanzeige
Diese besteht aus 3 Anzeigen (4 Digits,
9999 Punkte, 3 Dezimalpunkte und 1
Zeichen „-“), von denen jede je nach
Funktion und gewähltem Messmodus eine
andere Zuordnung hat.
Eine Überschreitung des Messbereichs
wird durch die Anzeige von
OL
in der Mitte
der entsprechenden Digitalanzeige symbolisiert.
Obere Anzeige:
Erster Bildschirm: Anzeige der Spannung in V
Zweiter Bildschirm: Anzeige der Blindleistung in VAR oder kVAR
Mittlere Anzeige:
Erster Bildschirm: Anzeige des Stroms in A
Zweiter Bildschirm: Anzeige der Scheinleistung in VA oder kVA
Untere Anzeige:
Erster Bildschirm: Anzeige der Wirkleistung in W oder kW
Zweiter Bildschirm: Anzeige des Leistungsfaktor
PF: zeigt an, dass der angegebene digitale Wert der Leistungsfaktor ist
HOLD
T3FE
SMOOTH
INRUSH
PF
kW
kVAR
kVA
O
Kapitel II
