Vue d󾙓ensemble des composants
SATA1~6 : Connecteurs SATA 6Gb/s
Ces connecteurs utilisent une interface SATA 6Gb/s. Chaque connecteur peut être
relié à un appareil SATA.
SATA3
SATA5
SATA4
SATA1
SATA2
SATA6
Important
y Le port SATA1 est indisponible lorsqu󾙓un module SSD M.2 SATA est installé dans
le slot
M.2.
y Veuillez ne pas plier le câble SATA à 90 car cela pourrait entraîner une perte de
données pendant la transmission.
y Le câble SATA dispose de prises identiques sur chaque côté. Néanmoins, il est
recommandé de connecter la prise plate sur la carte mère pour un gain d󾙓espace.

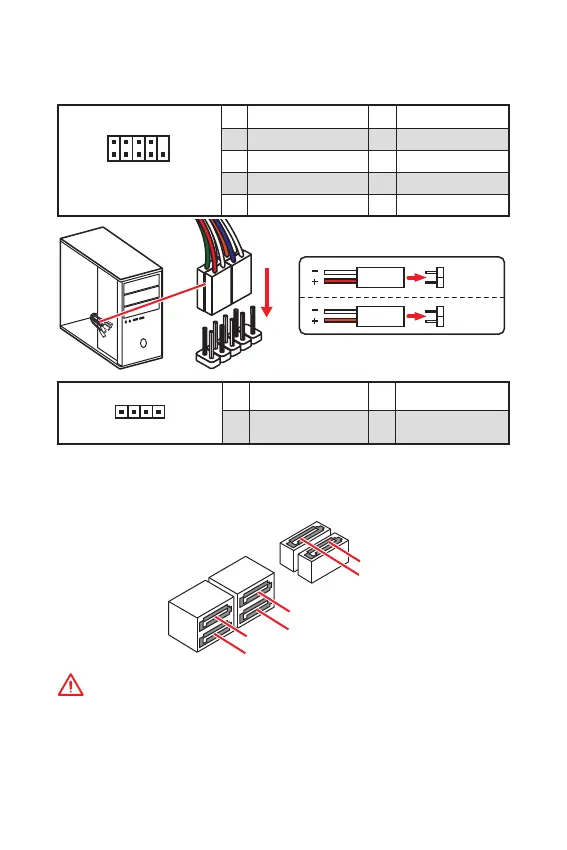

JFP1, JFP2 : Connecteurs de panneau avant
Ces connecteurs se lient aux interrupteurs et indicateurs LED du panneau avant.
1
2 10
9
JFP1
1 HDD LED + 2 Power LED +
3 HDD LED - 4 Power LED -
5 Reset Switch 6 Power Switch
7 Reset Switch 8 Power Switch
9 Reserved 10 No Pin
1
JFP2
1 Speaker - 2 Buzzer +
3 Buzzer - 4 Speaker +
HDD LED
RESET SW
HDD LED
HDD LED -
HDD LED +
POWER LED -
POWER LED +
POWER LED
JFP1

MSI B365M PLUS Specifications

General

Form Factor	Micro ATX
Chipset	Intel B365
Socket	LGA 1151
Memory Slots	4 x DIMM
Maximum Memory	64 GB
Memory Speed	DDR4 2666/2400/2133 MHz
Audio	Realtek ALC887
LAN	Realtek 8111H Gigabit LAN
RAID Support	RAID 0, 1, 5, 10
Storage Interface	6 x SATA 6Gb/s, 1 x M.2
USB Ports	6 x USB 3.1 Gen1, 6 x USB 2.0
PCIe Slots	1 x PCIe 3.0 x16, 2 x PCIe 3.0 x1
