Übersicht der Komponenten Übersicht der Komponenten

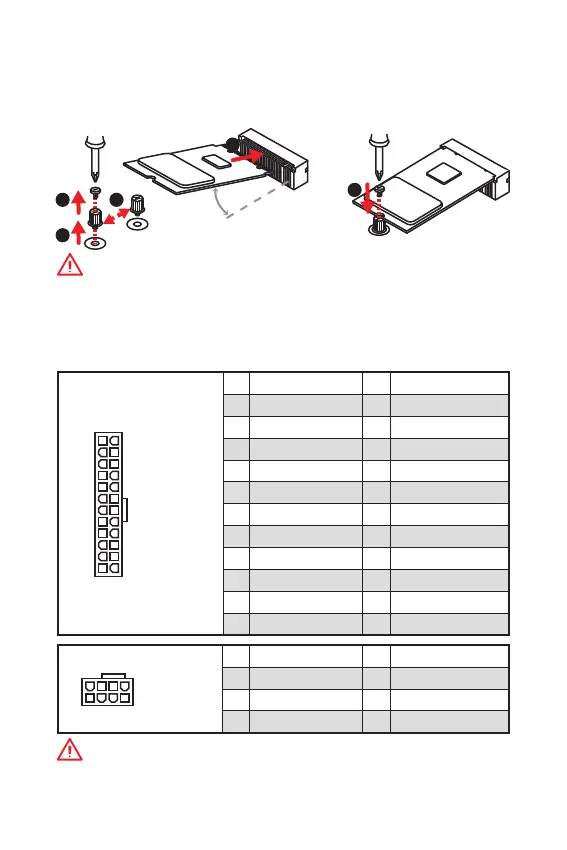

ATX_PWR1, CPU_PWR1: Stromanschlüsse

Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker.

131

ATX_PWR1

1 +3.3V 13 +3.3V

2 +3.3V 14 -12V

3 Ground 15 Ground

4 +5V 16 PS-ON#

5 Ground 17 Ground

6 +5V 18 Ground

7 Ground 19 Ground

8 PWR OK 20 Res

9 5VSB 21 +5V

10 +12V 22 +5V

11 +12V 23 +5V

12 +3.3V 24 Ground

CPU_PWR1

1 Ground 5 +12V

2 Ground 6 +12V

3 Ground 7 +12V

4 Ground 8 +12V

Wichtig

Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils

verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen.

Wichtig

Intel

RST unterstützt nur PCIe M.2 SSD mit UEFI ROM.

Intel

Optane

™

Technik wird unterstützt.

30

M2_1: M.2 Steckplatz (Key M) (B365M PRO-VD, B365M PRO-VH,

B365M PLUS)

Bitte installieren Sie das M.2 Solid-State-Laufwerke (SSD) in den M.2 Steckplatz

(siehe unten).
