Übersicht der Komponenten

SATA1~6: SATA 6Gb/s Anschlüsse

Diese Anschlüsse basieren auf der Hochgeschwindigkeitsschnittstelle SATA 6Gb/s.

Pro Anschluss kann ein SATA Gerät angeschlossen werden.

SATA3

SATA5

SATA4

SATA1

SATA2

SATA6

Wichtig

y Der SATA1 Anschluss wird nicht zur Verfügung stehen, wenn Sie ein M.2-SATA SSD

Modul im M.2 Steckplatz installieren

Knicken Sie das SATA-Kabel nicht in einem 90 Winkel. Datenverlust könnte die

Folge sein.

SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen den

flachen Stecker auf dem Motherboard einstecken.

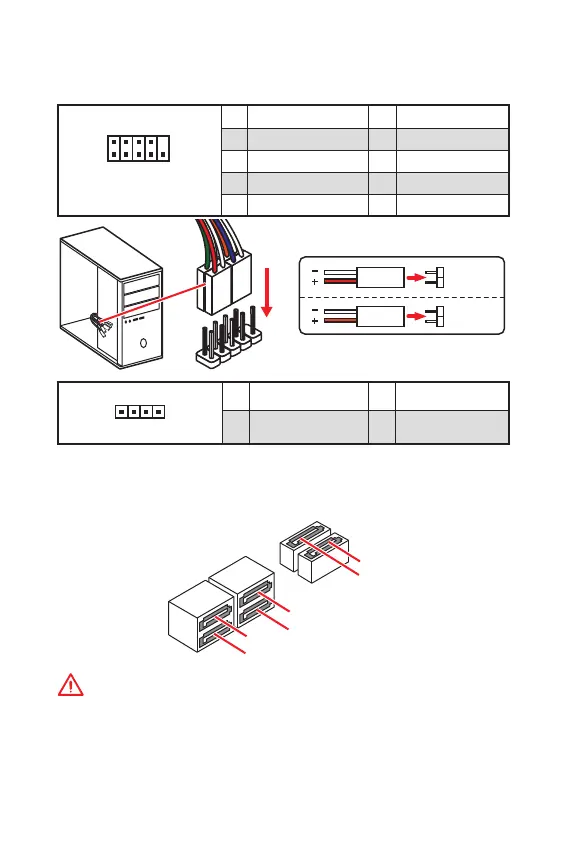

JFP1, JFP2: Frontpanel-Anschlüsse

Diese Anschlüsse verbinden mit den Schaltern und LEDs auf des Frontpanels.

2 10

JFP1

1 HDD LED + 2 Power LED +

3 HDD LED - 4 Power LED -

5 Reset Switch 6 Power Switch

7 Reset Switch 8 Power Switch

9 Reserved 10 No Pin

JFP2

1 Speaker - 2 Buzzer +

3 Buzzer - 4 Speaker +

HDD LED

RESET SW

HDD LED

HDD LED -

HDD LED +

POWER LED -

POWER LED +

POWER LED

JFP1
