7
Rear I/O Panel

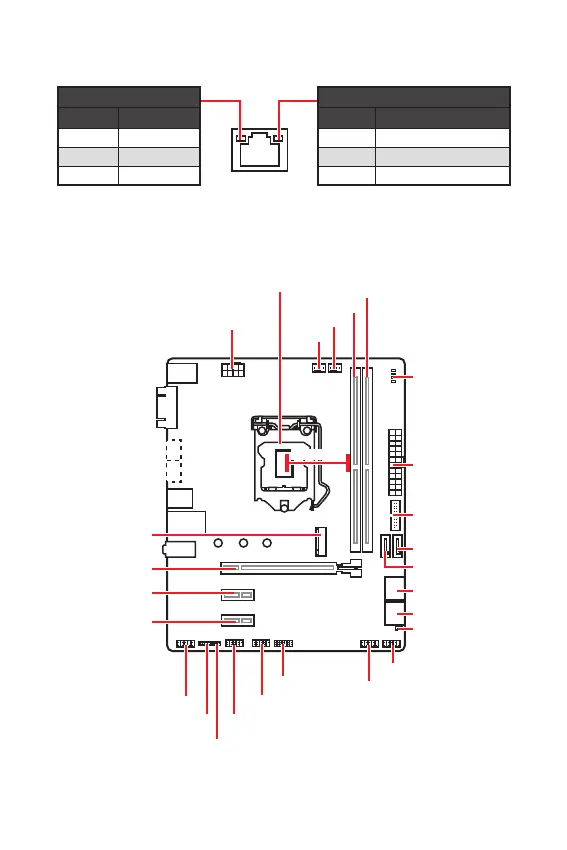

Overview of Components
Link/ Activity LED
Status
Description
Off
No link
Yellow
Linked
Blinking
Data activity
Speed LED
Status
Description
Off
10 Mbps connection
Green
100 Mbps connection
Orange
1 Gbps connection
L
A
N Por
t L
ED St
atu
s T
ab
le
O
ver
view of C
omponents
CPU_FAN1
ATX_PWR1
EZ Debug LED
CPU Socket
PCI_E1
SYS_FAN1
PCI_E2
PCI_E3
JCI1
DIMMA1
DIMMB1
SATA1
SATA2
JBAT1
JFP1
JFP2
CPU_PWR1
JUSB2
JUSB1
JTPM1
JUSB3
JCOM1
JAUD1
SATA
3
4
SATA
5
6
M2_1
(B365M PRO-VD,
B365M PRO-VH,
B365M PLUS)
* Distance fr
om the center of the CPU to the neares
t DIMM slot.
50.83mm*
6
8
Table of Contents
English
1
Table of Contents
1
Safety Information
2
Specifications
3
B365M Wind
6
Rear I/O Panel
6
B365M Pro-VD
6
B365M Pro-Vh/ B365M Plus
6
LAN Port LED Status Table
7
Overview of Components
7
CPU Socket
8
DIMM Slots
9
PCI_E1~3: Pcie Expansion Slots
9
JFP1, JFP2: Front Panel Connectors
10
SATA1~6: SATA 6Gb/S Connectors
10
M2_1: M.2 Slot (Key M) (B365M PRO-VD, B365M PRO-VH, B365M PLUS)
11
ATX_PWR1, CPU_PWR1: Power Connectors
11
JUSB3: USB 3.1 Gen1 Connector
12
JUSB1, JUSB2: USB 2.0 Connectors
12
JAUD1: Front Audio Connector
13
JCOM1: Serial Port Connector
13
JTPM1: TPM Module Connector
13
EZ Debug LED
13
CPU_FAN1, SYS_FAN1: Fan Connectors
14
JCI1: Chassis Intrusion Connector
15
JBAT1: Clear CMOS (Reset BIOS) Jumper
15
BIOS Setup
16
Entering BIOS Setup
16
Resetting BIOS
17
