MSI H81M-E34 Series User Manual

Русский
02

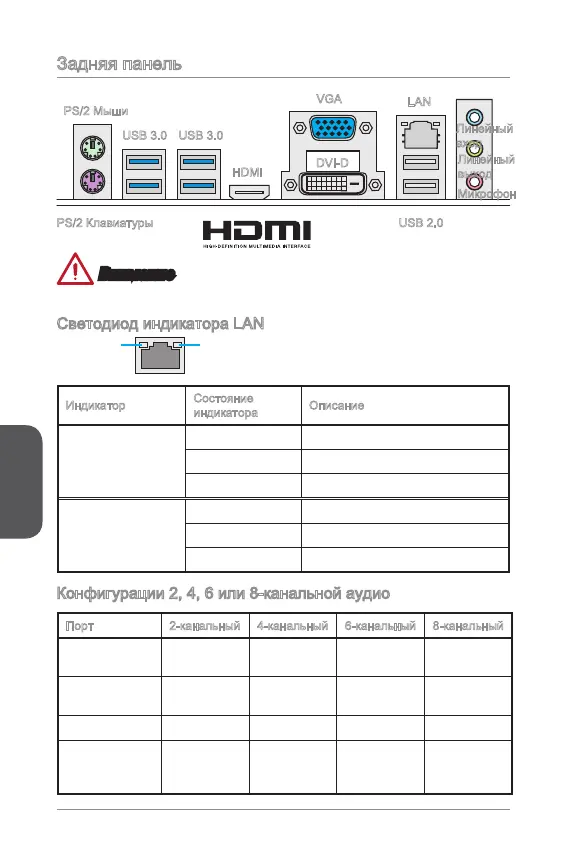

Задняя панель
PS/2 Мыши
PS/2 Клавиатуры USB 2.0
USB 3.0
HDMI
VGA
Линейный
вход
Линейный
выход
Микрофон
LAN
®
DVI-D
Внимание
Порты USB 3.0 на задней панели не поддерживают функцию wakeup.
Светодиод индикатора LAN
LINK/ACT
LED
SPEED
LED
Индикатор
Состояние
индикатора
Описание
Link/ Activity LED
(Подключение/
Работа индикатора)
Выкл. Не подключен
Желтый Подключен
Мигает Передача данных
Speed LED
(Скорость
передачи данных)
Выкл. 0 Мбит/с подключение
Зеленый 00 Мбит/с подключение
Оранжевый  Гбит/с подключение
Конфигурации 2, 4, 6 или 8-канальной аудио
Порт 2-канальный 4-канальный 6-канальный 8-канальный
Синий Линейный
вход
RS-выход RS-выход RS-выход
Зеленый Линейный
выход
FS-выход FS-выход FS-выход
Розовый Микрофон Микрофон CS-выход CS-выход
Аудио на
передней
панели
- - - SS-выход
USB 3.0

MSI H81M-E34 Series Specifications

General

Form Factor	Micro ATX
Chipset	Intel H81
Socket	LGA 1150
Memory Slots	2 x DIMM
Maximum Memory	16GB
Storage Interface	2 x SATA 6Gb/s, 2 x SATA 3Gb/s
Memory Standard	DDR3 1600/1333 MHz
Expansion Slots	1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
USB Ports (Rear)	2 x USB 3.0, 2 x USB 2.0
USB Ports (Front)	2 x USB 2.0
Audio	Realtek ALC887
LAN	Realtek RTL8111G
Video Outputs	1 x HDMI, 1 x VGA
