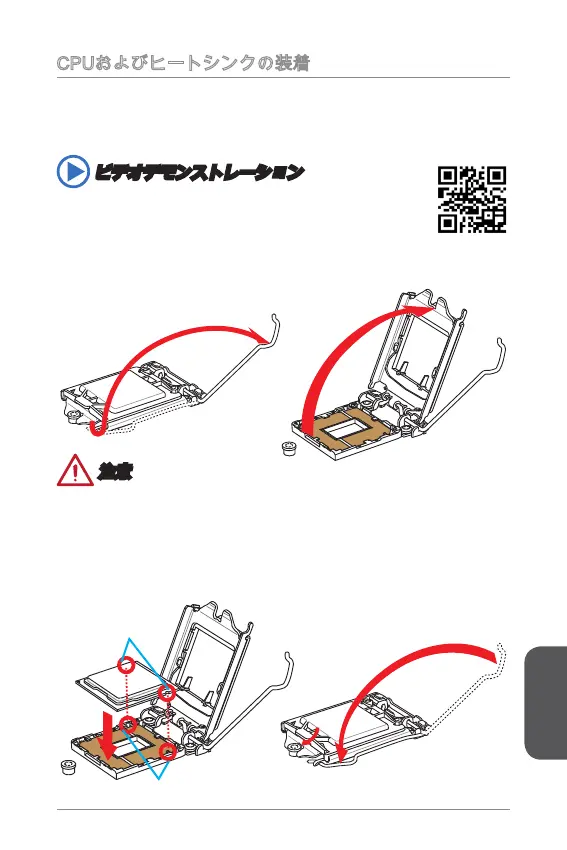

CPUおよびヒートシンクの装着
CPUを取り付ける場合には、オーバーヒートを防ぐ、それにシステムの安定性のた
めにヒートシンクがCPUに密着するように確実に取り付けてください。下記の手順
に従って正しくCPUとCPUヒートシンクを装着してください。装着方法を誤ると最
悪の場合CPUやマザーボードなどの破損を招きます。
. 最大開放位置まで ローディングレバーを外して起こします。
2. レバーが最大開放位置に引っ張られると、ローディングプレートが自動的に起
こします。
注意
ソケットの接点またはCPUの底を触れないでください。
ビデオデモンストレーション
下記アドレスにてCPUとヒートシンクの取り付け方法をビデオで確
認できます。
http://youtu.be/bf5La099urI
位置決めの窪み
CPU切り欠き
3. CPUの切欠きをソケットの窪みと合わせてください。傾けたり、CPUをソケッ
トにすべり込ませることなく、まっすぐにCPUを下ろしてください。CPUが正
しくソケットに収まっていることを確認してください。
4. 負荷プレートを閉めます。リテンションノブの下に滑り込ませ、負荷プレート
を噛み合わせます。

MSI H81M-E34 Series Specifications

General

Form Factor	Micro ATX
Chipset	Intel H81
Socket	LGA 1150
Memory Slots	2 x DIMM
Maximum Memory	16GB
Storage Interface	2 x SATA 6Gb/s, 2 x SATA 3Gb/s
Memory Standard	DDR3 1600/1333 MHz
Expansion Slots	1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
USB Ports (Rear)	2 x USB 3.0, 2 x USB 2.0
USB Ports (Front)	2 x USB 2.0
Audio	Realtek ALC887
LAN	Realtek RTL8111G
Video Outputs	1 x HDMI, 1 x VGA
