MSI H81M-E34 Series User Manual

日本語
6
日本語
この度はH8M-E34 シリーズ (MS-787 v3.X) Micro-ATXマザーボードをお買い上げ
いただき、誠にありがとうございます。最適のシステム性能のために、H8M-E34シ
リーズはIntel H8チップセットを搭載し、Intel LGA50プロセッサに対応したハイ
パフォーマンスデスクトップソリューションを構築することができます。

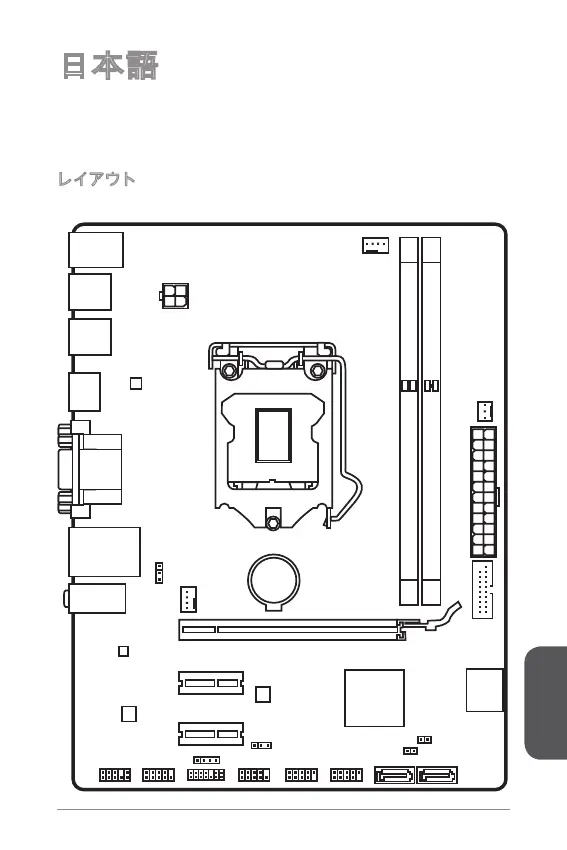

レイアウト
BAT1
JAUD1 JCOM1 JTPM1 JFP1 JUSB2 JUSB1
SATA4 SATA3
JFP2
PCI_E1
SYSFAN1
JUSB_PW1
JPWR2
PCI_E2
PCI_E3
JUSB_PW2
JCI1
JBAT1
SATA1_2
JUSB3
JPWR1
SYSF
AN
2
CPUFAN
DIMM1 DIMM2
Top : mouse
Bottom: keyboard
Top: LAN jack
Bottom: USB2.0 ports
Top: VGA port
Bottom: DVI port
T:Line-In
M:Line- Out
B:MIC-Int
USB3.0 ports
USB3.0 ports
HDMI port

MSI H81M-E34 Series Specifications

General

Form Factor	Micro ATX
Chipset	Intel H81
Socket	LGA 1150
Memory Slots	2 x DIMM
Maximum Memory	16GB
Storage Interface	2 x SATA 6Gb/s, 2 x SATA 3Gb/s
Memory Standard	DDR3 1600/1333 MHz
Expansion Slots	1 x PCIe 2.0 x16, 2 x PCIe 2.0 x1
USB Ports (Rear)	2 x USB 3.0, 2 x USB 2.0
USB Ports (Front)	2 x USB 2.0
Audio	Realtek ALC887
LAN	Realtek RTL8111G
Video Outputs	1 x HDMI, 1 x VGA
