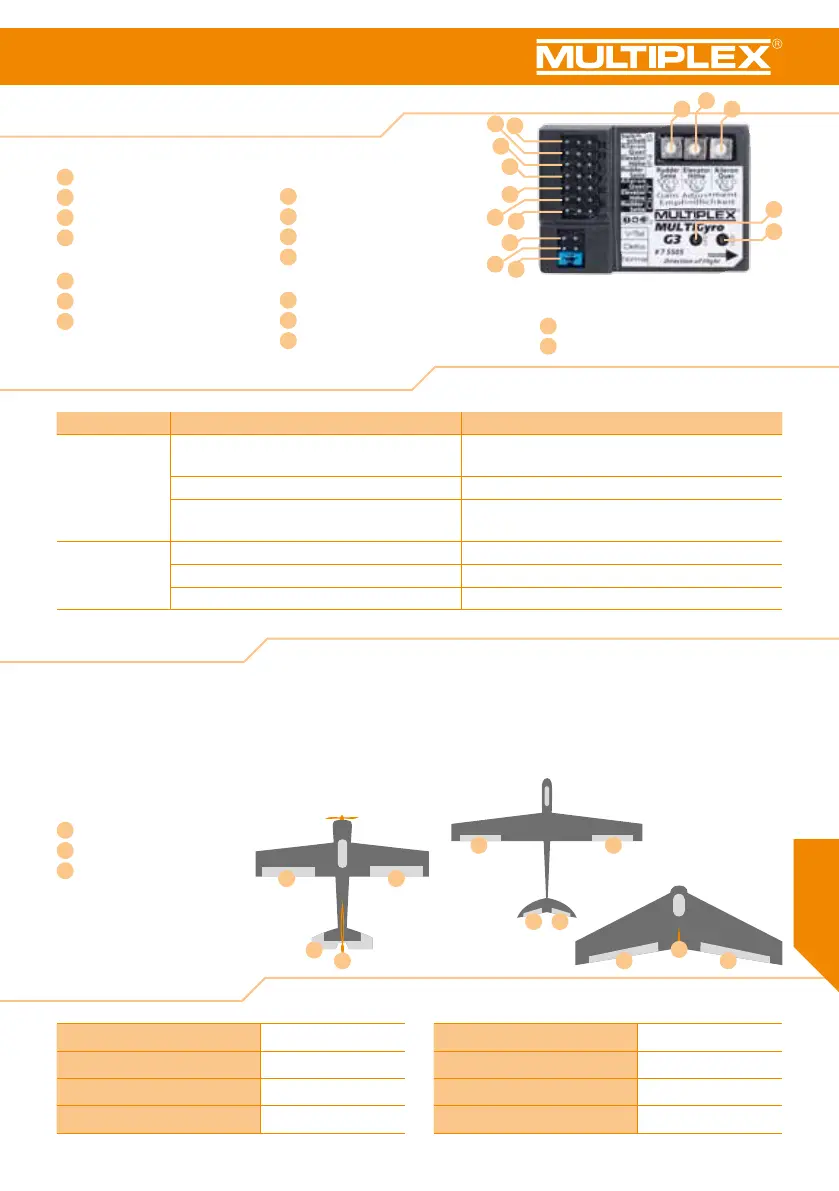

2. Vista general de MULTIGyro G3
3. Características
2.1 Vista general de indicadores LED
· Durante el vuelo se puede cambiar entre tres modos de
vuelo: 1. Parado / 2. Normal / 3. Heading-Hold (bloqueo de cola)
· MULTIGyro G3 soporta tres tipos de modelos:
1. Avión normal / 2. Avión delta o avión sin cola / 3. Avión
con cola en V
· Optimizado específicamente para el vuelo 3D.
· Ajuste independiente de Gyro y función de inversión del
giroscopio para cada canal.
· Pequeño y ligero y, por tanto, adecuado también para aviones
más pequeños.
Avión
normal
Avión con
cola en V
Avión delta o
avión sin cola
4. Datos técnicos
11
2
3 1
3
2
1 1
2 3
Zona "IN"
1
Conmutador de modo de vuelo
2
Alerón
3
Elevador
4
Timón
Zona "OUT"
5
Alerón
6
Elevador
7
Timón
Selección de tipos de modelos
(puente de conexión)
8
J1 – Cola en V
9
J2 – Delta o sin cola
10
J3 – Modelo de vuelo normal
4
Timón
Ajuste de la sensibilidad de Gyro
11
Potenciómetro de ajuste del timón
12
Potenciómetro de ajuste del elevador
13
Potenciómetro de ajuste del alerón
Indicadores LED
14
LED rojo
15
LED azul
Estado Indicadores LED Descripción
Inicialización Los LED azules y rojos parpadean muy rápido tras
la conexión durante tres segundos.
Inicializado. ¡No mueva el avión hasta que no
haya
nalizado la inicialización!
Si el LED azul parpadea tras la inicialización. La inicialización ha tenido éxito.
Si el LED rojo parpadea muy rápido tras la
inicialización.
La inicialización ha fallado. Tipo de modelo no denido.
Compruebe los ajustes J 1-2-3.
Funcionamiento El LED azul está continuamente iluminado. Modo normal. Listo para volar.
El LED rojo está continuamente iluminado. Modo
Heading-Hold . Listo para volar.
Ambos LED están apagados. Gyro está desactivado. Listo para volar.
1
Servo-alerón
2
Servo-elevador
3
Servo-timón
Tipos de modelos soportados:
Tensión de funcionamiento 5 - 6V CC
Servo-sincronización de impulsos 50Hz, o 20ms
Servo-impulso 1520±500µs
Límite 970~2070µs
Velocidad de muestreo de Gyro 1KHz
Temperatura de funcionamiento -40°C a 85°C
Medidas 47 x 33 x 14 mm
Peso 11 g
11
12
13

