3.1 Connexions électriques
Avant de procéder aux connexions électriques, vérifier
si les caractéristiques techniques du produit cor-
respondent à l’utilisation prévue. En particulier, vérifier la
tension d’alimentation et les caractéristiques de la charge
électrique connectée aux relais de sortie.

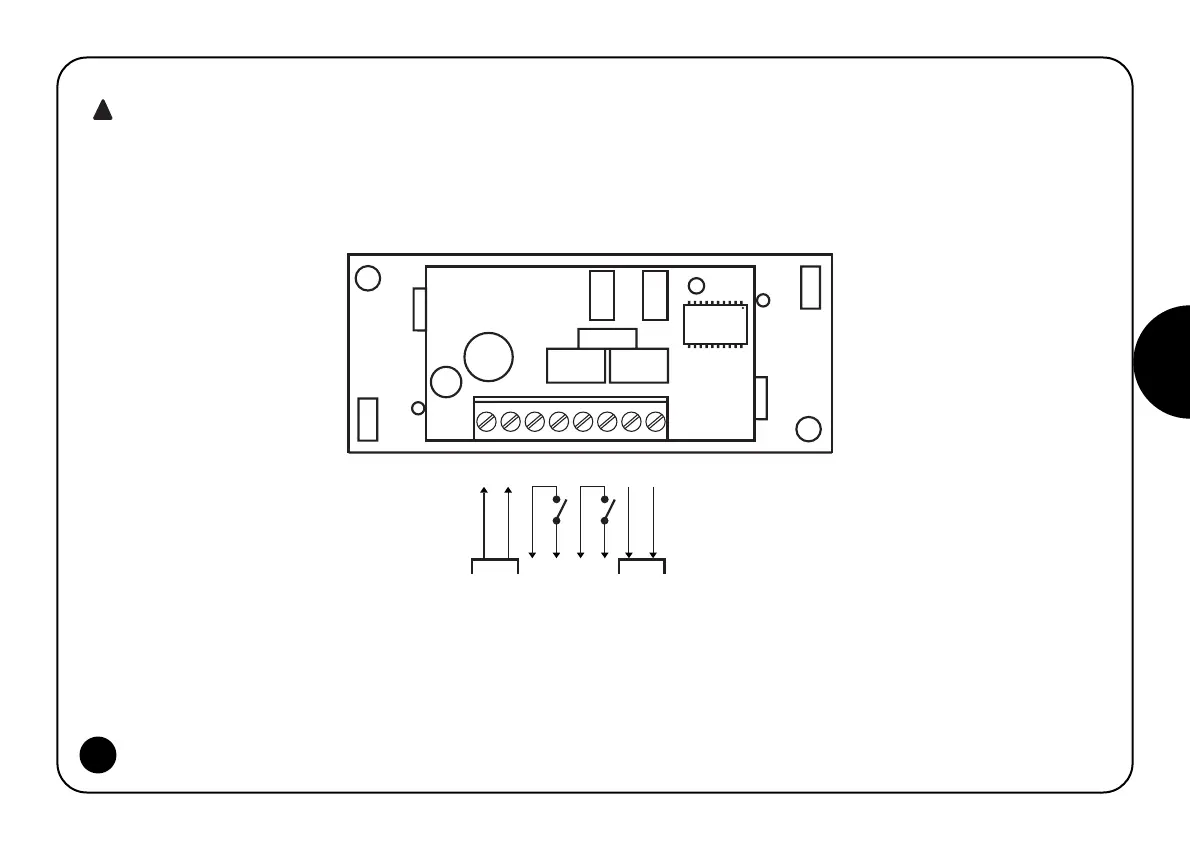

Effectuer les connexions électriques suivant le schéma de la figure 6.
La connexion électrique entre le DÉCODEUR et le LECTEUR ou le
CLAVIER est composée de seulement 2 conducteurs, il n’est pas
nécessaire de respecter une polarité quelconque. Pour des distances
inférieures à 10 m, on peut utiliser un simple conducteur 2 x 0,5 mm
2
.
pour des distances jusqu’à 30 m, utiliser un câble blindé en
connectant le blindage à la terre seulement du côté du DÉCODEUR.
