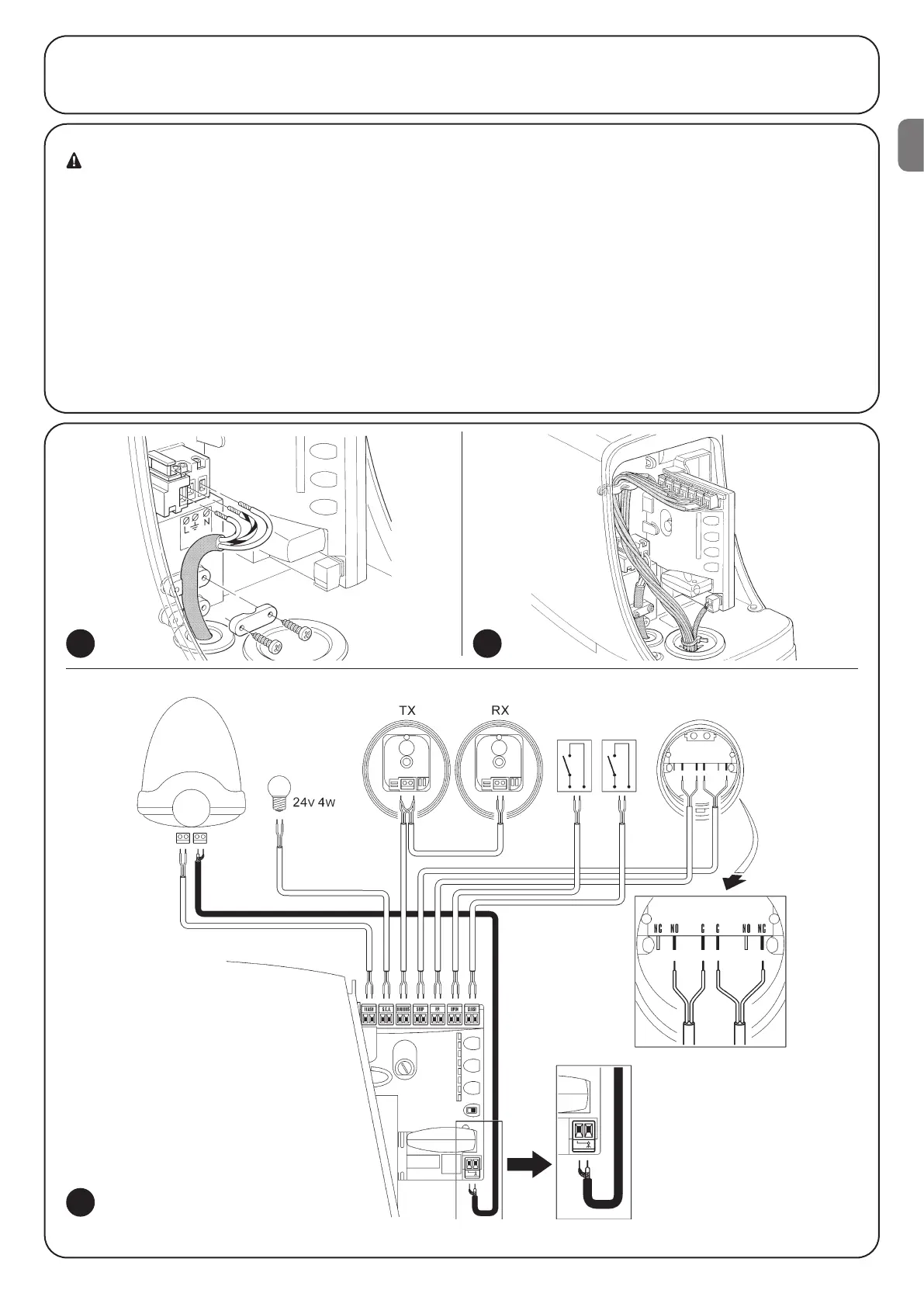

3.5) Električni spojevi
Sve električne spojeve treba izvesti dok u sustavu nema
napona.
1. Kako biste skinuli zaštitni poklopac i pristupili elektroničkoj kon-
trolnoj jedinici za upravljanje motoreduktorom RUN, trebate izvaditi
vijak sa strane i izvući poklopac povlačeći ga prema gore.
2. Skinite dvije gumene membrane koje zatvaraju dva otvora za
prolaz kabela. Uvucite sam kabel za napajanje u manji otvor, a
sve ostale kabele za razne uređaje u veći otvor. Kabele pustite
20÷30cm duže nego što je potrebno. Vidjeti tip kabela u tablici 5
i spojeve na slici 2.
3. Obujmicom skupite i sjedinite sve kabele koji prolaze kroz veći
otvor, stavljajući je malo ispod ulaznog otvora za kabele. Na većoj
membrani izrežite otvor malo manji od promjera skupljenih kabela
pa navucite membranu duž kabela sve do obujmice; zatim ponov-
no stavite membranu u njezino sjedište. Drugom obujmicom sku-
pite kabele odmah iznad membrane.
4. Na manjoj membrani izrežite otvor malo manji od promjera kabela
za napajanje pa navucite membranu duž kabela sve dok je ponov-
no ne stavite u njezino sjedište.
5. Spojite kabel za napajanje iz mreže na odgovarajući priključni ter-
minal i blokirajte ga pripadajućom stezaljkom kao što se vidi na slici
14.
6. Ostale kabele spojite prema shemi na slici 16. Radi lakšeg obav-
ljanja te radnje priključne terminale možete izvući.
7. Na završetku spajanja obujmicama blokirajte skupljene kabele na
prstene za blokiranje kabela. Višak antenskog kabela treba obuj-
micom učvrstiti na ostale kabele kao što se vidi na slici 15.
3.4) Ugradnja raznih uređaja
Ugradite druge predviđene uređaje slijedeći upute za njih. U odlomku „3.6 Opis električnih spojeva” i na slici 2 provjerite koje se uređaje može
spojiti na RUN.
14
16
15
O spajanju 2 motora na suprotna krila vidjeti u odlomku „7.3.5 RUN u načinu rada Slave”.
LUCYB
I.O.V.
MOFB MOSE
OPEN CLOSE
HR
