IT
Italiano – 9

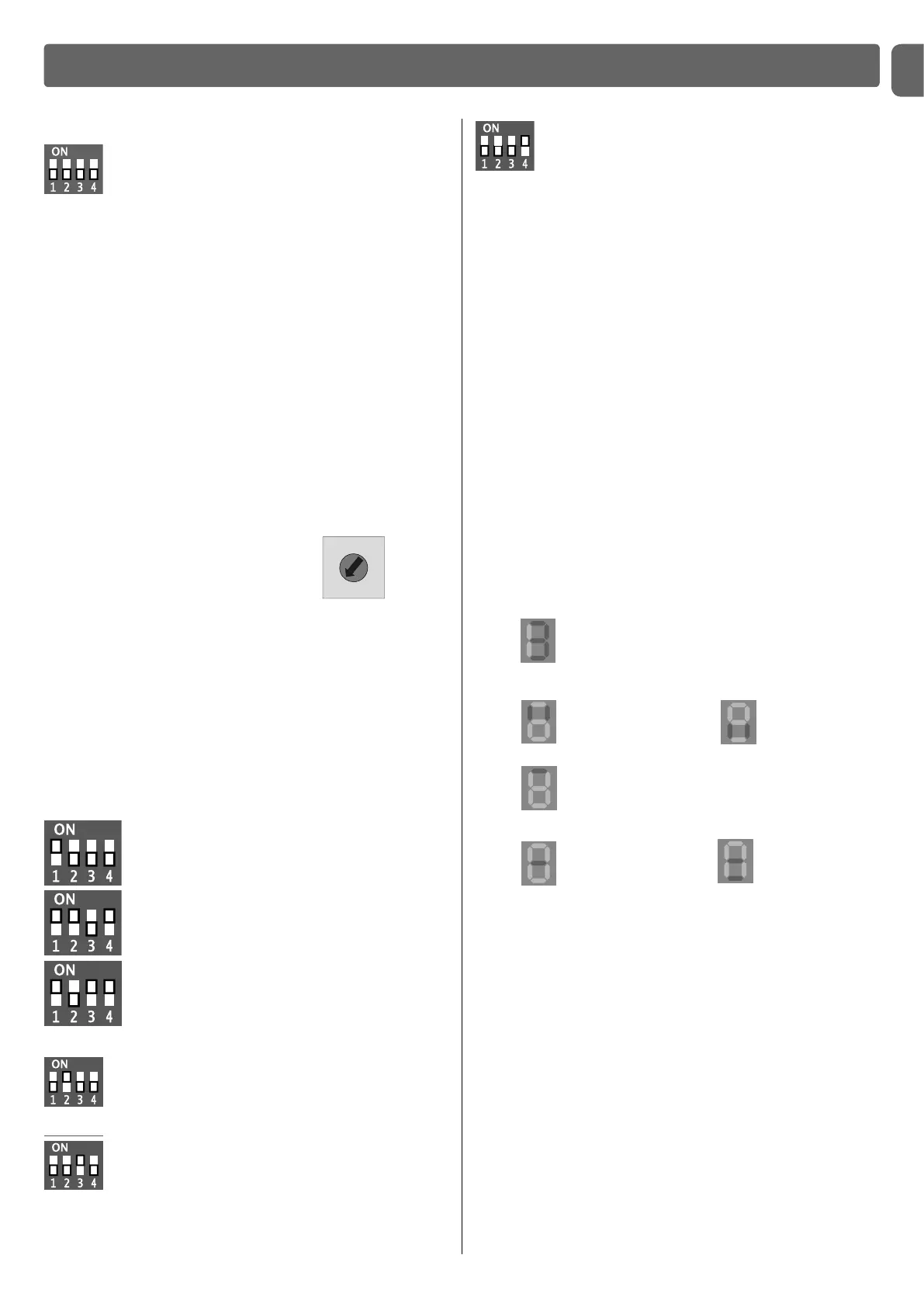

IMPOSTAZIONI DELLE FUNZIONI AUTOMATICHE
Chiusura automatica
La chiusura automatica viene impostata sul selettore S2.
I tempi di chiusura possono essere impostati su un valore compreso
tra 0 e 240 secondi.
Funzione speciale:
In presenza di una barriera fotoelettrica, dopo il passaggio, il tempo
viene ridotto di 5 secondi.
Impostazione tempo
0 Chiusura automatica disattivata
1 5 secondi
2 10 secondi
3 20 secondi
4 30 secondi
5 45 secondi
6 60 secondi
7 90 secondi
8 120 secondi
9 240 secondi
5
4
6
3
7
2
8
1
9
0
Interruttore
a rotazione s2
Adattamento automatico al terreno
DIP 2 = ON
Questa funzione può essere utilizzata solo in
presenza di un sensore SBA.
Semaforo preavviso
DIP 3 = ON
Con questa funzione il semaforo rosso
(morsetti 1+2) inizia a lampeggiare 3 secondi
prima della chiusura della porta.
Signicato messaggi sul display
Segmento superiore:
lampeggiante --> impostazione posizione nale superiore in corso
acceso --> impostazione posizione nale superiore terminata
Segmento inferiore:
lampeggiante --> impostazione posizione nale inferiore in corso
acceso --> impostazione posizione nale inferiore terminata
movimento in SU, movimento in
GIÙ,
posizione nale superiore,
necorsa preliminare, posizione nale
inferiore.
Errore 3
ad es. bordo sensibile scattato
In condizioni d'esercizio normali, sul
display vengono visualizzati lo stato della
porta e/o il numero dell'errore presente.
Funzioni operative
In condizioni d'esercizio normali, sul
display vengono visualizzati lo stato
della porta e/o il numero dell'errore
presente. In tal caso posizionare tutti gli
interruttori DIP su OFF!
Visualizzazione dei guasti (rappresentata con un lampeggio):
1 Circuito di sicurezza
2 Bordo sensibile inferiore guasto
3 Bordo sensibile inferiore intervenuto
4 Posizione nale inferiore non raggiunta
(limite di tempo)
5 Posizione nale superiore non raggiunta
(limite di tempo)
6 Senso di rotazione del motore errato
7 Disattivazione forza in sollevamento
8 Porta nel settore necorsa di sicurezza
9 La porta non si trova in una delle posizioni
nali. Impossibile la correzione della
posizione nale
0 Errore necorsa digitale
Funzioni interruttori DIP:
DIP-1 “ON“ e 2, 3, 4 “OFF“
Impostazione delle posizioni nali
DIP-1, 2, 4 “ON“ e 3 “OFF“
Impostazione di precisione posizione nale
(spostamento verso l'alto)
DIP-1, 3, 4 “ON“ e 2 “OFF“
Impostazione di precisione posizione nale
(spostamento verso il basso)
AVVERTENZA:
Per mezzo del modulo K5 è possibile allungare la durata del tempo
di attesa (con selettore in posizione da 6 a 9) di un fattore a scelta. Il
parametro da utilizzare è il P28.
Funzione inversione di movimento
DIP 4 = ON
Se durante il movimento di discesa viene
azionato il bordo sensibile, la porta si blocca e
inverte il senso di movimento per circa 50cm.
DIP 4 = OFF
Se durante il movimento di discesa viene
azionato il bordo sensibile, la porta si blocca e
raggiunge la posizione nale superiore.
