6 – Français
FR
Procéder enfin à la vérification du correct fonctionnement de tous les dispo-
sitifs du système en effectuant le test de tout le système comme décrit au
chapitre 6
08. Au terme du test fixer de manière définitive chaque élément sans fil aux
endroits prévus (voir les figures 7, 8, 9). Fixer l’interface WM100 à proximité
de la centrale ou à l’intérieur de celle-ci, en la protégeant de manière adéquate
(fig 2). Fixer enfin l’antenne avec le ruban adhésif double face dans la position
déterminée au cours du test.
4.1 - Connexion de WM100 à une logique de commande géné-
rique de la gamme Nice Home, avec l’utilisation du cligno-
tant FLW200

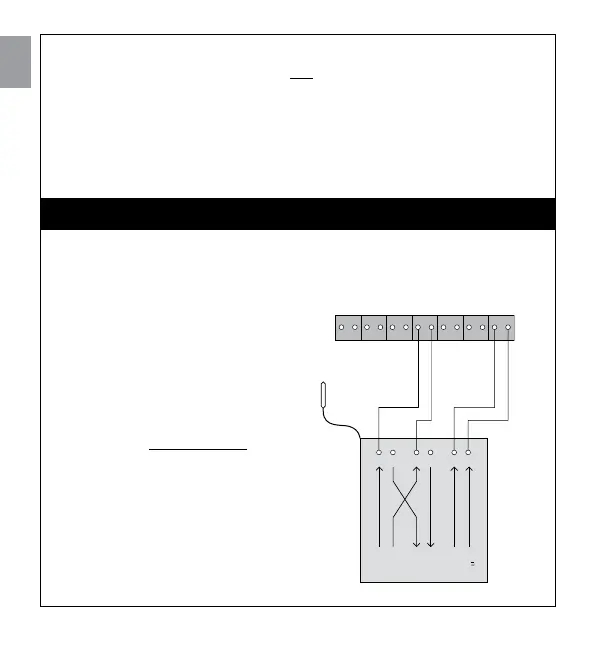

La figura a lato illustre un exemple de
branchement l’interface WM100 à une
centrale générique de Nice Home,
équipée du protocole de communica-
tion « ECSbus ».
Si le FLW200 ne doit pas être utilisé
ou, autrement, s’il faut l’utiliser seule-
ment comme éclairage automatique, il
est possible de ne pas effectuer le rac-
cordement à la borne «Flash» de la
logique de commande
Flash
24V
ECSbus
OUT
ECSbus
IN
632154
4
RACCORDEMENTS ÉLECTRIQUES
