NORAUTO NS-228 DBT User Manual

118

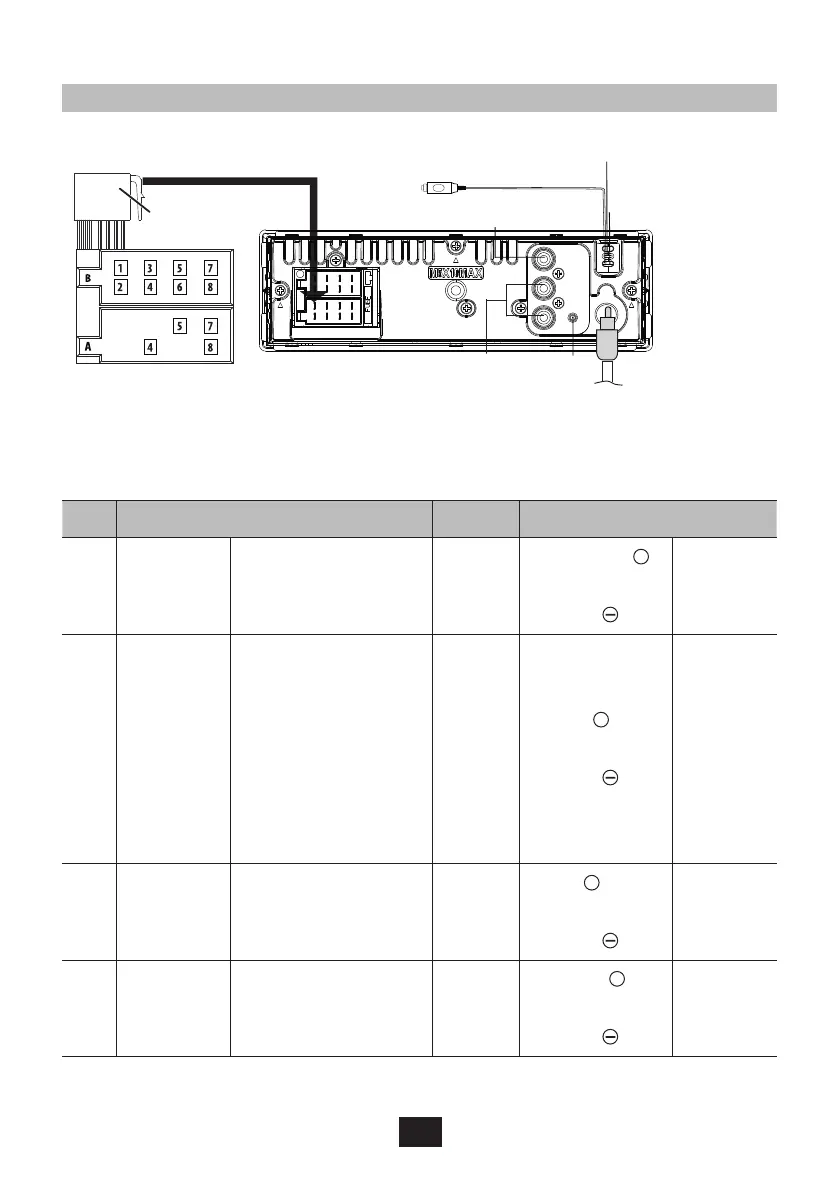

Podłączenie przewodów
Złącze ISO
Zewnętrzny mikrofon (czarny)
Kluczyk zdalnego uruchomienia (fioletowy)
Uziemienie (czarny)
Tylne wyjście RCA
(lewe) (prawe)
DAB
Wtyk antenowy
(opcjonalny)
Głośnik SUB-W
Przyporządkowanie przewodów złącza ISO
Pin Kolor i funkcja Pin Kolor i funkcja
A4 Żółty Akumulator (+) B1/B2
Fioletowy
+
/
fioletowy/
czarny
Głośnik
tylny,
prawy
A5 Niebieski
Podłącz do złącza
sterującego
wzmacniacza
mocy lub do
wejścia w
sterowniku anteny
(maks� 150 mA,
12 V, prąd stały)
B3/B4
Szary
+
/
szary/
czarny
Głośnik
przedni,
prawy
A7 Czerwony Zapłon (ACC) B5/B6
Biały
+
/
biały/
czarny
Głośnik
przedni,
lewy
A8 Czarny Uziemienie B7/B8
Zielony
+
/
zielony/
czarny
Głośnik
tylny,
lewy
