51
AT CHDE
Bedienung
Achtung!
Verletzungsgefahr!
- Achten Sie darauf, zum Arbeiten
genügend Platz zu haben
und andere Personen nicht zu
gefährden.
- Vor Inbetriebnahme
müssen alle Abdeckungen
und Schutzvorrichtungen
ordnungsgemäß montiert sein.
- Ziehen Sie den Netzstecker, bevor
Sie Einstellungen am Gerät vor-
nehmen.
Aufstellen
Stellen Sie die Tischbohrmaschine auf
einen festen Untergrund. Idealerweise
verschrauben Sie die Maschine mit dem
Untergrund. Nutzen Sie hierzu die vier
Bohrlöcher in der Bodenplatte (17).
Drehzahl wählen
1. Lösen Sie die Verschlussschraube der
Getriebeabdeckung (11).
2. Öffnen Sie die Getriebeabdeckung (3).
3. Lösen Sie die Feststellschraube (12) der
Motoreinheit (13).
4. Schieben Sie die Motoreinheit (13)
durch Betätigen des Hebels (33) ein
wenig nach vorne, um die Keilriemen
(29) zu entlasten.

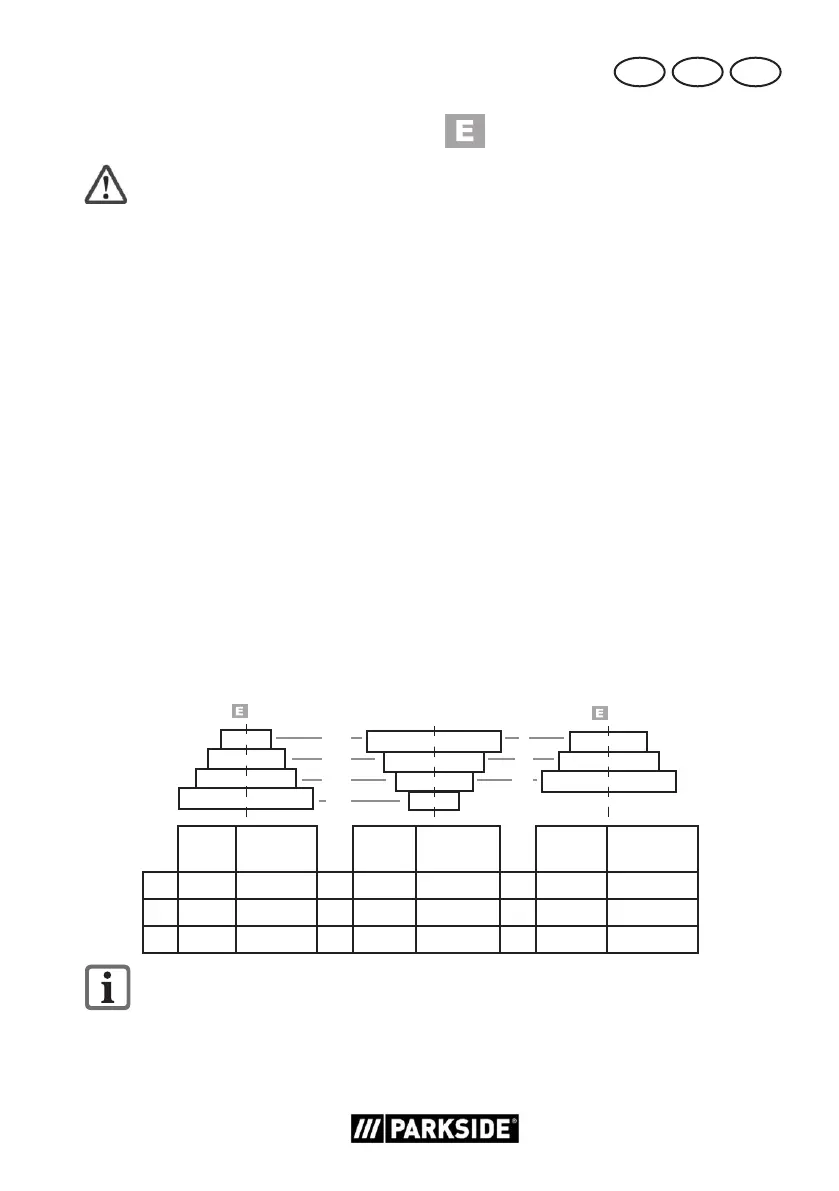

5. Legen Sie die Keilriemen (29) auf die
gewünschte Kombination, um die ange-
gebene Drehzahl zu erreichen:
A
B
C
D
I
II
III
spindelseitige
Antriebsscheibe
( 30)
motorseitige
Antr
iebsscheibe
( 31)
Pos.
Drehzahl
[1/min]
Pos.
Drehzahl
[1/min]
Pos.
Drehzahl
[1/min]
1 D - I 500 4 D - III 830 7 B - III 1600
2 D - II 680 5 B - I 980 8 A - II 2000
3 C - I 770 6 C - II 1100 9 A - III 2500
Die Getriebeabdeckung (3) ist mit einem Verriegelungsschalter (32) ausgestattet.
Bei nicht korrekt geschlossener Getriebeabdeckung (3) kann das Gerät nicht ein-
geschaltet werden.
6. Schieben Sie die Motoreinheit (13) durch Betätigen des Hebels (33) nach hinten, um
die Keilriemen (29) wieder zu spannen.
