BRANCHEMENT SUR UN RÉSERVOIR
PRÉCHARGÉ
(Figure 4)
1 ° Poser deux tés dans l'orifice de refoulement de la pompe
(voir la Figure 4). Le diamètre du tuyau doit être au moins
aussi grand que le diamètre de l'orifice de refoulement.
2 ° Poser un tuyau rigide ou un tuyau souple renforcé entre
une des branches du premier té et l'orifice du réservoir
préchargé.
3 ° Brancher l'autre extrémité du té de refoulement sur le
système de la plomberie.
4 ° Vérifier la précharge d'air dans le réservoir avec un
manomètre pour pneu. La précharge doit être de 2 lb/
po
2
inférieure au réglage de la pression d'enclenchement
du manocontacteur de la pompe. La précharge se mesure
lorsqu'il n'y a pas de pression d'eau dans le réservoir.
Cette pompe neuve est équipée d'un manocontacteur
30/50 lb/po
2
; la pression de précharge du réservoir devra
donc être réglée à 28 lb/po
2
.
Félicitations! Le branchement de la pompe à éjecteur sur le
réservoir est maintenant terminé.
Passer aux pages 7 et 8 pour les branchements électriques.
BRANCHEMENT SUR UN RÉSERVOIR
STANDARD
(Figure 5)
1 ° Poser un té dans l'orifice de refoulement de la pompe (voir
la Figure 5).
2 ° Poser un tuyau entre l'orifice de refoulement de la pompe
et l'orifice d'admission du réservoir. Le diamètre du tuyau
doit être au moins aussi grand que le diamètre de l'orifice
de refoulement de la pompe.
3 ° Déposer le bouchon fileté de 1/8 de pouce NPT de
l'orifice du contrôleur d'air de la pompe (voir la Figure
5). Poser un tube entre l'orifice du contrôleur d'air (voir
la Figure 5) de la pompe et l'orifice du contrôleur d'air
monté sur le réservoir. Pour plus de détails, se reporter aux
instructions fournies avec le réservoir et le contrôleur d'air.
L'emplacement de l'orifice du contrôleur d'air variera
en fonction du modèle de pompe (se reporter aux vues
éclatées, page 10).
Félicitations! Le branchement de la pompe à éjecteur sur le
réservoir est maintenant terminé.
Passer aux pages 7 et 8 pour les branchements électriques.
Branchement de la tuyauterie de refoulement
et sur un réservoir sous pression 6

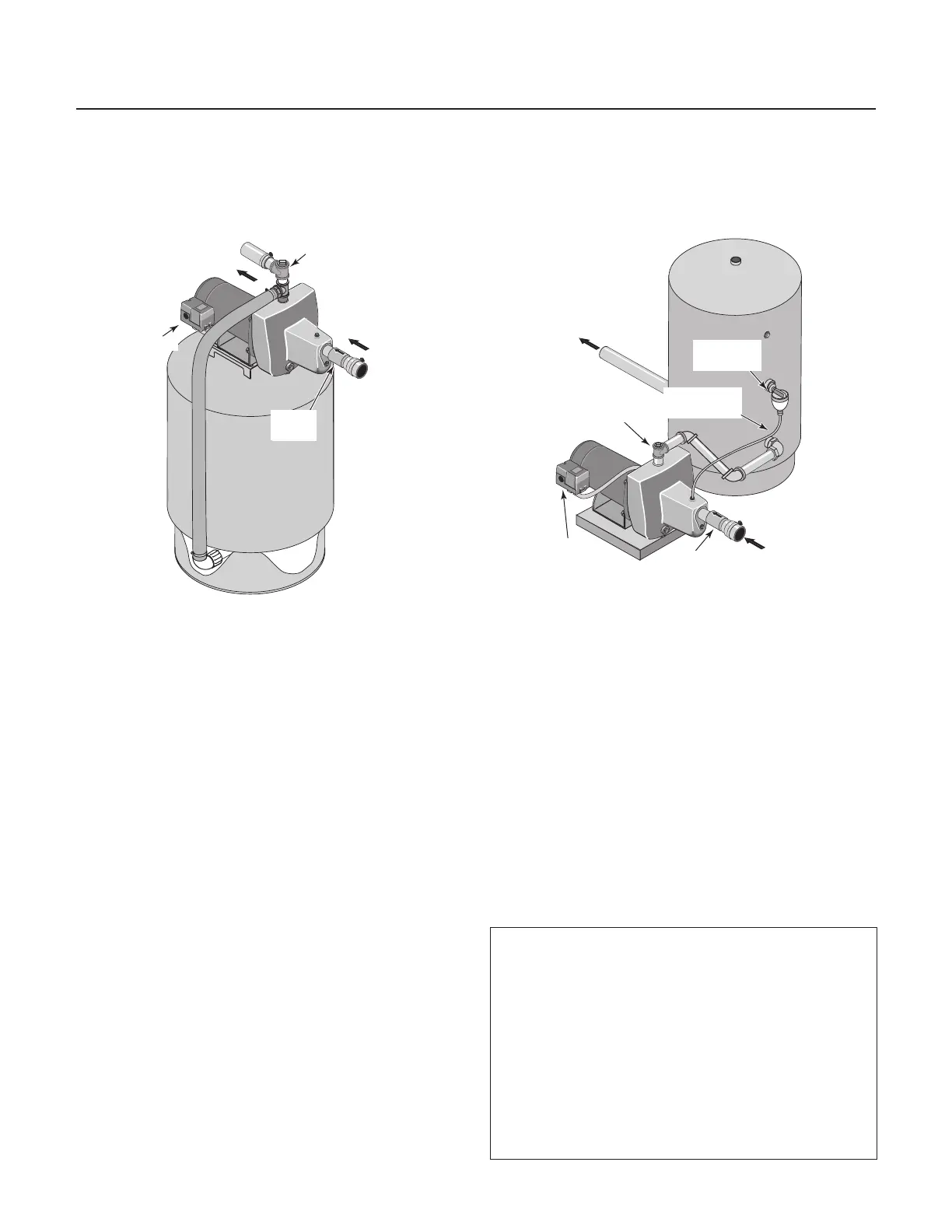

Figure 5 : Branchements sur un réservoir standard
Figure 4 : Branchements sur un réservoir préchargé
From Well
Pressure
Switch
Water System
Tee and Plug
Check
Valve
Vers le système
d'eau de la maison
Bouchon et tée
d’amorçage
de la pompe
Manocontacteur
En provenance
du puits
Clapet
anti-retour
Étanchéité des raccords des tuyaux
Effectuer tous les raccordements filetés à la pompe
seulement avec du ruban d’étanchéité en PTFE
pour filetage. Ne pas utiliser de pâte pour raccords
filetés sur les pompes en plastique : cette pâte peut
réagir avec les éléments en plastiques de la pompe.
S'assurer que tous les raccords du tuyau d'aspiration
sont bien étanches, aussi bien à l'air qu'à l'eau. Si
le tuyau d'aspiration aspire de l'air, la pompe ne
pompera pas l'eau du puits.
To Household
Water System
From
Well
Air Volume
Control
Air Volume
Control Tube
Pump
Priming Te e
and Plug
Pressure
Switch
