Pièces de rechange 10
LISTE DES PIÈCES DE RECHANGE
Modèle et puissance
Réf. Nbre 5SN 7SN 10SN 15SN
no. Désignation des pièces utilisé 1/2 ch 3/4 ch 1 ch 1-1/2 ch
1 Moteur 1 J218-582APKG J218-590PKG J218-596PKG J218-601PKG
2 Vis à chapeau à tête hexagonale de 3/8
de po - 16 x 1-1/4 po de long 4 U30-75ZP U30-75ZP U30-76ZP U30-76ZP
#§3 Déflecteur d’eau 1 17351-0009 17351-0009 17351-0009 17351-0009
4 Plaque d’étanchéité 1 N3-1043P N3-1043P L3-10 L3-10
#§5 Joint de la plaque d’étanchéité 1 N20-35 N20-35 C20-21 C20-21
#§6 Joint d’arbre 1 U109-6A U109-6A U109-6A U109-6A
#7 Impulseur 1 J105-40P J105-42P J105-8PAN J105-22PA
#8 Diffuseur 1 L1-25P L1-25P L1-23P L1-23P
• Visdudiffuseur 3 – – U30-489SS U30-489SS
#§9 Bague du diffuseur 1 N20-34 N20-34 L21-1 L21-1
10 Branchement rapide - 1/4 de po 1 U11-217P U11-217P U11-217P U11-217P
11 Corps de la pompe 1 N176-43G N176-43GB N176-44G N176-44GA
11A Venturi (1) N32P-66 N32P-75 N32P-64 N32P-65
11B Buse (1) N34P-17 N34P-21 J34P-44 J34P-44
12 Bouchon fileté - 1/4 de po, à tête hexagonale 4 U78-941ZPV U78-941ZPV U78-941ZPV U78-941ZPV
13 Socle 1 J4-9 J4-9 J104-9C J104-9C
14 Support en caoutchouc 1 C35-5 C35-5 C35-5 C35-5
15 Tube de 3/8 de po de diamètre extérieur
x 14-1/2 po de long 1 U37-672P U37-672P U37-677P U37-677P
16 Coude à branchement rapide - 1/4 de po 1 U11-218P U11-218P U11-218P U11-218P
17 Manocontacteur 1 U217-1225 U217-1225 U217-1225 U217-1225
18 Écrou de 1/2 po 1 U36-112ZP U36-112ZP U36-112ZP U36-112ZP
19 Connector 1 L43-5C L43-5C L43-5C L43-5C
§ Nécessaire de joints et de bagues d’étanchéité PP1550 PP1550 PP1551 PP1551
# Nécessaire de révision PP1560 PP1561 PP1563 PP1554
NOTA : § Font partie du nécessaire de joints et de bagues d’étanchéité.
# Font partie du nécessaire de révision.
NÉCESSAIRES DE RÉPARATION

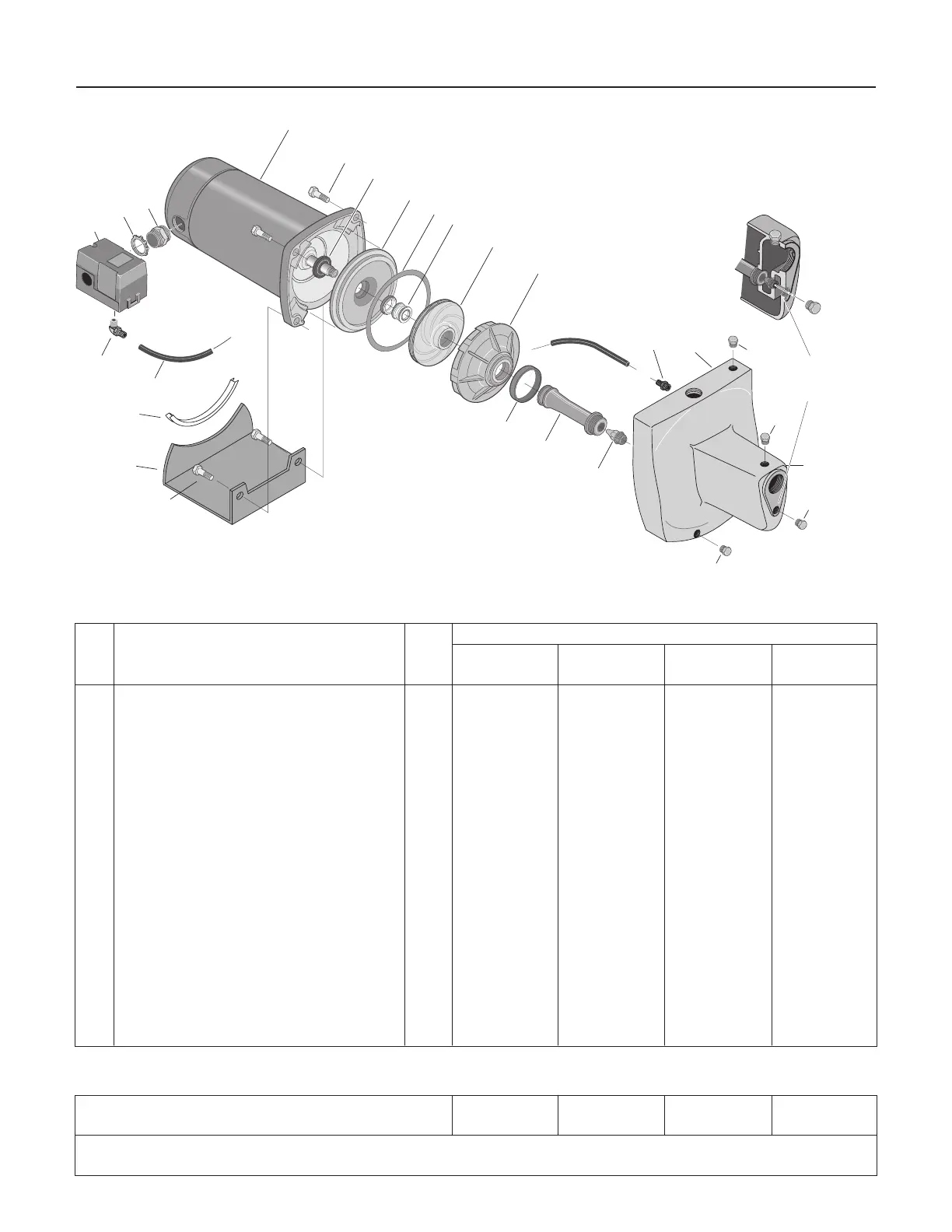

Éclaté
Modéles 5SN, 7SN, 10SN
2
3
4
5
6
7
8
11
12
12
12
12
11A
9
10
11B
18
19
20
14
13
15
16
17
Nozzle
Cleanout
Port
Orifice du
contrôleur
d’air
Orifice de
nettoyage
de la buse
