Manual del propietario del generador portátil 5
Sección 2 Información general y configuración

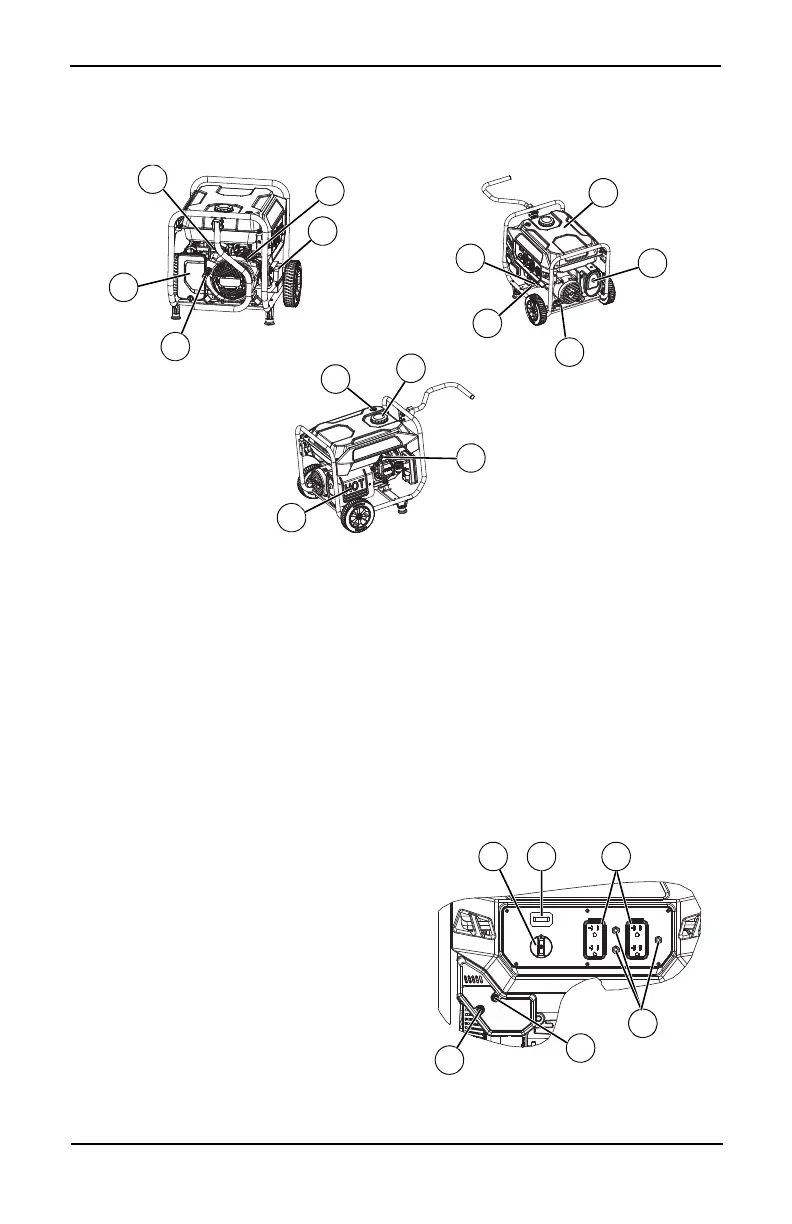

Figura 2-1. Controles y funciones
Componentes del generador
Figura 2-2. Panel de control de PM3800
009418
10
11
19
13
9
17
15
18
8
16
14
009419
009423
12
23
22
1 Receptáculo doble de 120 V CA, 20 A
(NEMA 5-20R)
2 Receptáculo doble de GFCI de 120 V CA,
20 A (NEMA 5-20R)
3 Receptáculo de bloqueo por torsión de
120 V CA, 30 A (NEMA L5-30R)
4 Disyuntores (CA)
5 Contador horario
6 Dial Off/Run/Cold Start (Apagado/
Funcionamiento/Arranque en frío)
7 Botón Start/Stop (Arranque/Detención) del
motor
8 Drenaje de aceite
9 Filtro de aire
10 Tanque de combustible
11 Lengüeta de conexión a tierra
12 Silenciador
13 Tapa de gas
14 Indicador de combustible
15 Puerto de revisión y llenado de aceite
16 Bujía
17 Arrancador retráctil
18 Cierre de combustible
19 Parachispas
20 COsense ROJO (Peligro) (si está
equipado)
21 COsense AMARILLO (Falla) (si está
equipado)
22 Batería (si está equipada)
23 Interruptor de Encendido/Apagado (si está
equipado)
* Consulte la Figura 2-3 en caso del panel
de control de PM4500 y la
Figura 2-4 en
caso del panel de control de PM4400E.
