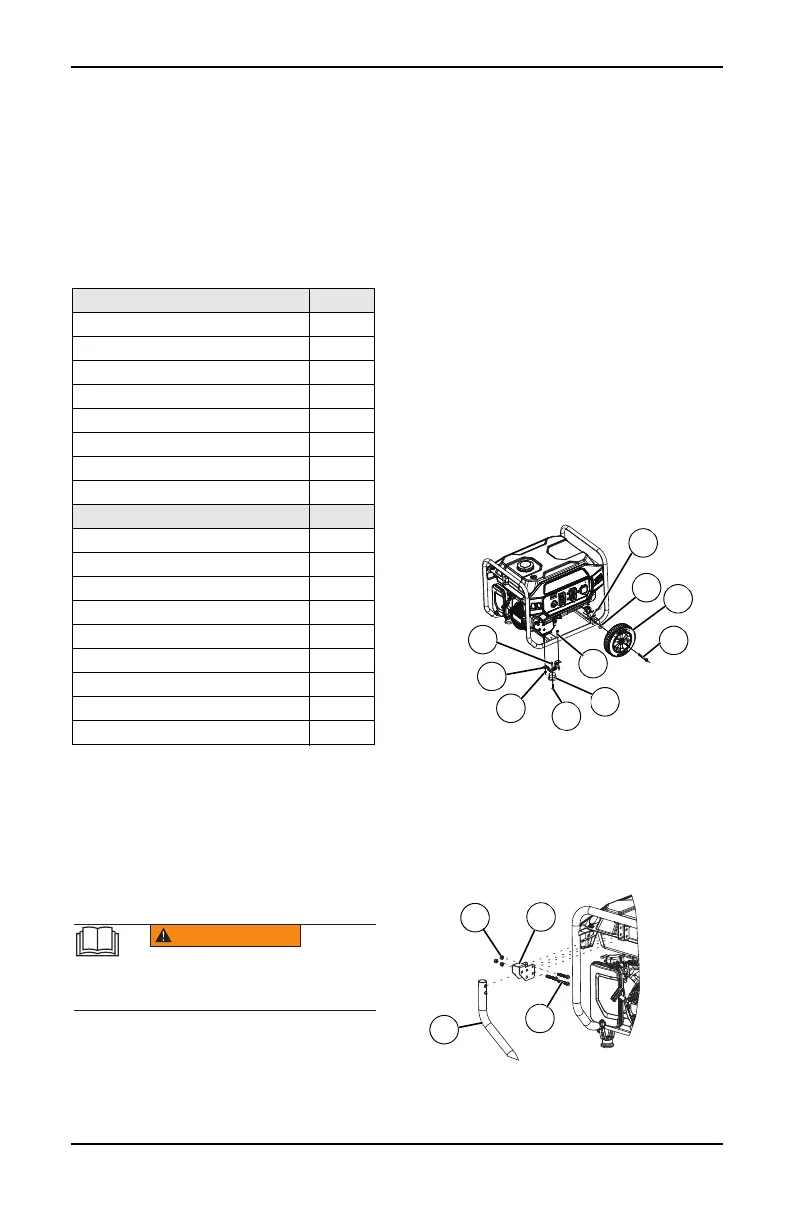

10 Manuel de l’utilisateur de la génératrice portable
Sortir le contenu de l’emballage
1. Pour ouvrir l’emballage, le couper de haut
en bas aux quatre coins.
2. Sortir et vérifier le contenu de l’emballage
avant l’assemblage. L’emballage doit
contenir les articles suivants :
REMARQUE : Nécessaire de transport vendu
séparément pour le PM3800 (modèle
P0080700).
Accessoires
3. Appeler le Service après-vente
Powermate au 1-800-445-1805 en ayant
le modèle et le numéro de série de
l’appareil à disposition s’il manque quoi
que ce soit dans l’emballage.
4. Consigner le modèle, le numéro de série
et la date d’achat sur la couverture de ce
manuel.
Assemblage
Appeler le Service après-vente Powermate au
1-800-445-1805 pour tout problème ou
préoccupation concernant l’assemblage.
Veiller à avoir les numéros de modèle et de
série à disposition.
Les outils suivants sont nécessaires pour
installer les accessoires.
•Clé de 8mm
•Clé de 10mm
•Clé de 13mm
REMARQUE : Les roues ne sont pas
destinées au remorquage routier.
Voir Figure 2-12.
Installer les roues comme suit :
1. Enfiler l’axe (E) à travers la roue (B), le
support de roue sur le châssis et la
rondelle plate de 10 mm (G).
2. Insérer la goupille fendue (F) dans l’axe de
roue (E). Replier les pattes (de la goupille
fendue) vers l'extérieur pour le bloquer.
Poser les pieds d’appui et les tampons en
caoutchouc comme suit :
1. Enfiler la vis courte (K) à travers le tampon
en caoutchouc (D) puis à travers le pied
du châssis (C) (si ce n’est pas assemblé).
2. Enfiler des vis longues (J) à travers les
trous du rail de châssis.
3. Enfiler le pied de châssis (C) sur les vis
longues (J). Poser des écrous-freins à
embase (H).
Figure 2-12. Assemblage des roues et des
pieds
Voir Figure 2-13.
Installer la poignée comme suit :
1. Enfiler des vis longues (L) à travers la
douille de poignée et la poignée (A). Poser
des écrous hexagonaux (M).
Figure 2-13. Assemblage de la poignée
Article Qté
Machine principale 1
Manuel de l’utilisateur 1
0,6 litre d’huile SAE 10W-30 1
Poignée (A) 1
Roue anti-crevaison (B) 2
Pied d’appui (C) 2
Garantie de service après-vente 1
Garantie sur les émissions 1
Sachet de visserie Qté
Pieds en caoutchouc (D) 2
Axe de roue 10 mm (E) 2
Goupille fendue (F) 2
Rondelle plate de dia. int. 10 mm (G) 2
Écrou hexagonal à embase M6 (H) 6
Vis M6 (longue) (J) 4
Vis M6 (courte) (K) 2
Vis M8 (L) 3
Écrou M8 (M) 3
(000100a)
Consultez le manuel. Lisez complètement le manuel et
assurez-vous d’en comprendre le contenu avant
d’utiliser l’appareil. Une mauvaise compréhension du
manuel ou de l’appareil consigne pourrait entraîner la
mort ou des blessures graves.
AVERTISSEMENT
