Powermate PM3800 User Manual

10 Manual del propietario del generador portátil
Retire el contenido de la caja
1. Corte cada esquina de la caja desde
arriba hasta abajo para abrirla.
2. Retire y verifique el contenido de la caja
antes del montaje. El contenido de la caja
debería ser el siguiente:
NOTA: El kit de portabilidad se vende por
separado para PM3800 (modelo P0080700).
Accesorios
3. Llame a Servicio al Cliente de Powermate
al 1-800-445-1805 con el número de
modelo y de serie de la unidad si falta algo
del contenido de la caja.
4. Registre el modelo, el número de serie y la
fecha de compra en la portada de este
manual.
Montaje
Llame a Servicio al Cliente de Powermate al
1-800-445-1805 si tiene inquietudes o
problemas relacionados con el montaje.
Tenga a mano el número de modelo y el de
serie.
Se requieren las siguientes herramientas para
instalar el kit de accesorios.
•Llave de 8mm
• Llave de 10 mm
• Llave de 13 mm
NOTA: Las ruedas no están diseñadas para
su uso en la carretera.
Consulte la Figura 2-12.
Instale las ruedas de la siguiente manera:
1. Deslice el pasador del eje (E) a través de
la rueda (B), el soporte de la rueda en el
bastidor y la arandela plana de 10 mm (G).
2. Inserte el pasador de chaveta (F) a través
del pasador del eje (E). Doble las
lengüetas (de los pasadores de chaveta)
hacia afuera para bloquearlos en posición.
Instale la pata del bastidor y los parachoques
de goma de la siguiente manera:
1. Deslice los pernos cortos (K) a través del
parachoques de goma (D), luego a través
de la pata del bastidor (C) (si no vienen
montados).
2. Deslice los pernos largos (J) a través de
los orificios en el riel del bastidor.
3. Deslice la pata del bastidor (C) en los
pernos largos (J). Instale las tuercas de
brida de bloqueo (H).
.

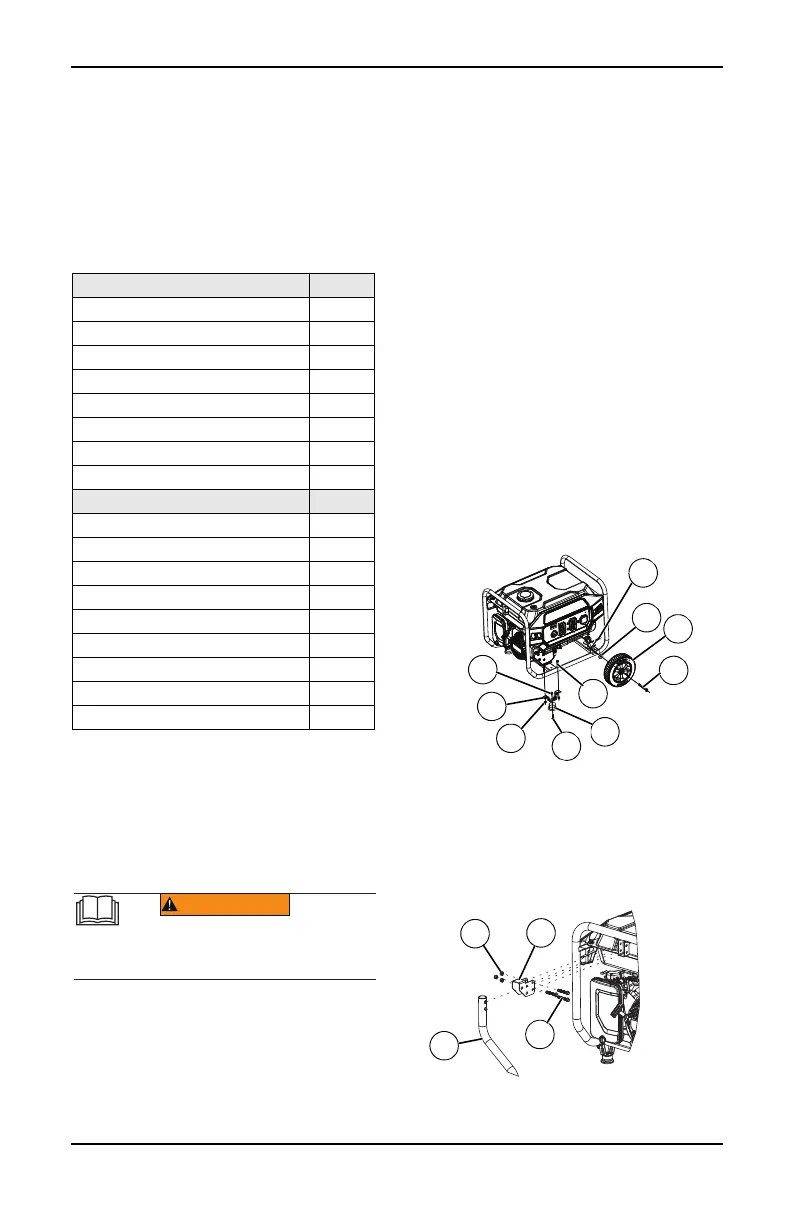

Figura 2-12. Conjunto de pata y rueda
Consulte la Figura 2-13.
Instale la manilla de la siguiente manera:
1. Deslice los pernos largos (L) a través del
casquillo de la manilla (N) y la manilla (A).
Instale las tuercas hexagonales (M).
Figura 2-13. Conjunto de manilla
Elemento Cant.
Unidad principal 1
Manual del propietario 1
Aceite SAE 10W-30, 0,6 litros 1
Conjunto de manilla (A) 1
Rueda que nunca se desinfla (B) 2
Pata del bastidor (C) 2
Garantía de mantenimiento 1
Garantía de emisiones 1
Bolsa de piezas metálicas Cant.
Patas de goma (D) 2
Pasador del eje de 10 mm (E) 2
Pasador de chaveta (F) 2
Arandela plana de 10 mm DI (G) 2
Tuerca bridada hexagonal M6 (H) 6
Perno M6 (largo) (J) 4
Perno M6 (corto) (K) 2
Perno M8 (L) 3
Tuerca M8 (M) 3
(000100a)
ADVERTENCIA
Consulte el manual. Lea y comprenda completamente
el manual antes de usar el producto. No comprender
completamente el manual puede provocar la muerte
o lesiones graves.
E
F
K
H
H
J
C
G
009456
B
D
A
J
A
009690
M
