Manuel de l’utilisateur de la génératrice portable 5
Section 2 Généralités et configuration

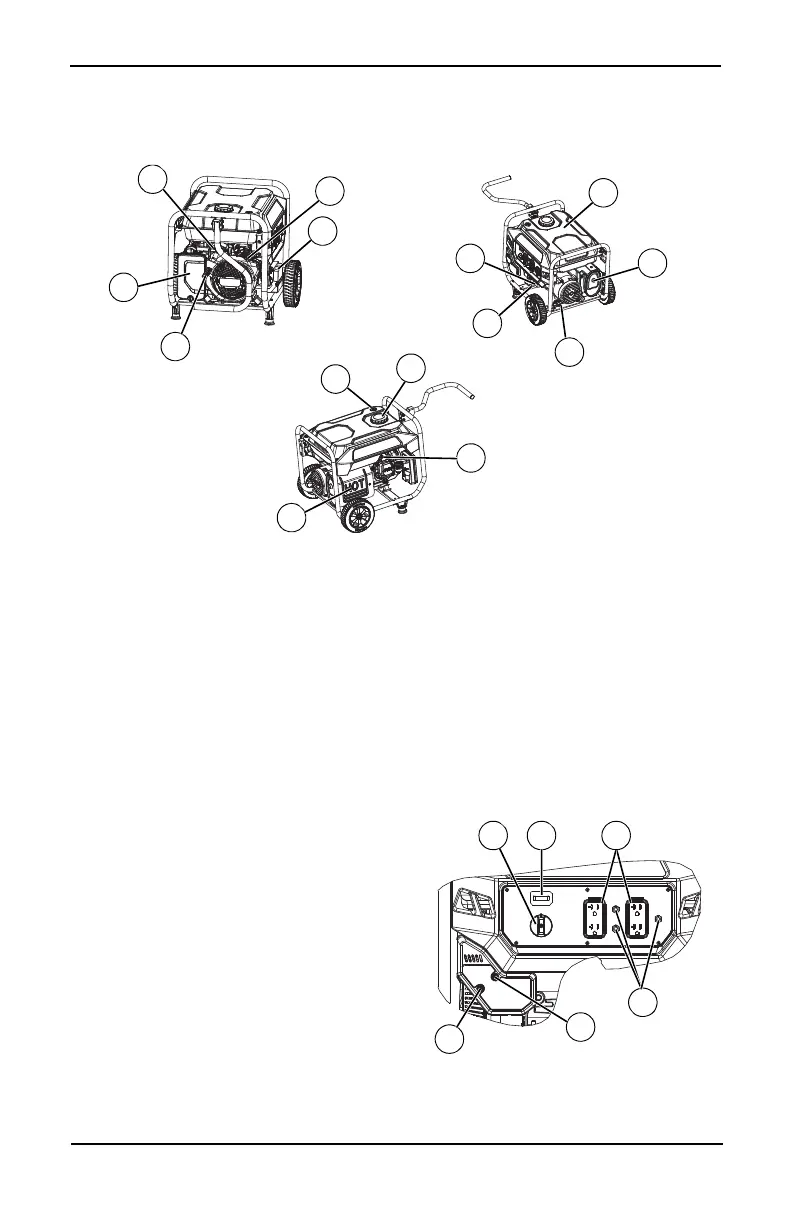

Figure 2-1. Caractéristiques et commandes
Éléments de la génératrice
Figure 2-2. Tableau de commande PM3800
009418
10
11
19
13
9
17
15
18
8
16
14
009419
009423
12
23
22
1 Prise double 120 V c.a. 20 A
(NEMA 5-20R)
2 Prise double GFCI 120 V c.a. 20 A
(NEMA 5-20R)
3 Prise Twist Lock 120 V 30 A
(NEMA L5-30R)
4 Disjoncteurs (c.a.)
5 Compteur horaire
6 Bouton Off/Run/Cold Start
7 Touche Engine Start/Stop
8 Vidange d’huile
9 Filtre à air
10 Réservoir de carburant
11 Cosse de mise à la terre
12 Silencieux
13 Bouchon d’essence
14 Jauge de carburant
15 Jauge/remplissage d’huile
16 Bougie d’allumage
17 Lanceur à rappel
18 Coupure du carburant
19 Pare-étincelles
20 Voyant ROUGE COsense (danger)
(sur certains modèles)
21 Voyant JAUNE COsense (erreur)
(sur certains modèles)
22 Batterie (sur certains modèles)
23 Interrupteur Marche/Arrêt du moteur
(sur certains modèles)
*
Voir le tableau de commande PM4500 à la
Figure 2-3 et le tableau de commande
PM4400E à la
Figure 2-4.
