Rigol DS1104Z-S Plus Quick Guide

RIGOL
DS1000Z 快速指南
3
使用前准备

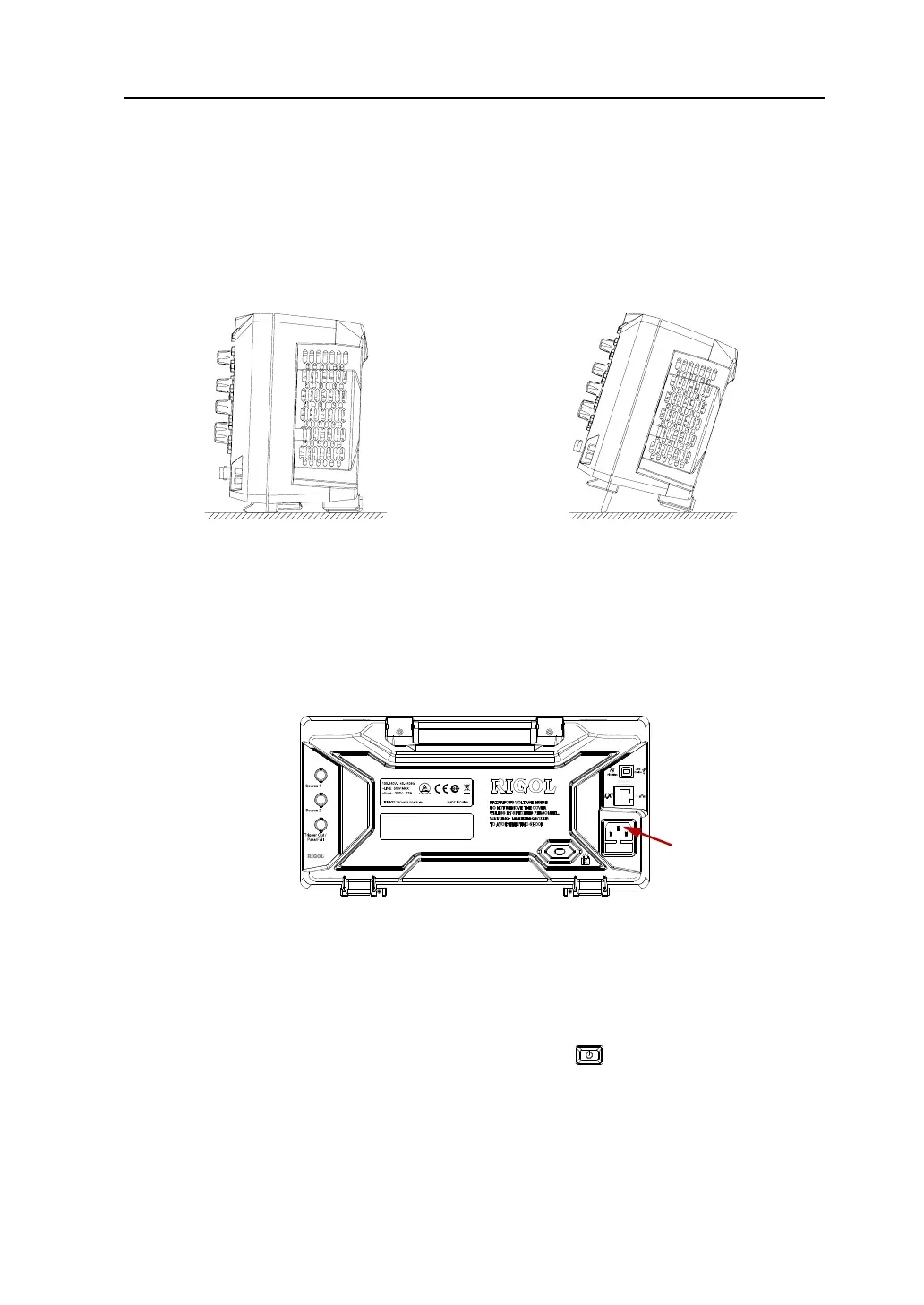

调节支撑脚
适当调整支撑脚，将其作为支架使示波器向上倾斜，以稳定放置示波器，便于更好地
操作和观察显示屏。
图 3 调节支撑脚
连接电源
本示波器可输入的交流电源的规格为：100-240 V，45-440 Hz。请使用附件提供的电
源线如下图所示将示波器连接至 AC 电源。
图 4 连接电源
开机检查
当示波器处于通电状态时，按前面板左下角的电源键
即可启动示波器。开机过
程中示波器执行一系列自检，自检结束后出现开机画面。仪器出厂时我们将为用户提
供选件的试用版本，剩余时间约为 2000 分钟。如果您的仪器当前安装了试用版本的
选件，屏幕将弹出“已安装选件”对话框，您可以查看当前已安装选件的选件名称、
所属模块、选件版本和剩余时间。
电源插孔

Rigol DS1104Z-S Plus Specifications

General

Bandwidth	100 MHz
Sample Rate	1 GSa/s
Channels	4
Memory Depth	24 Mpts
Vertical Resolution	8 bits
Vertical Sensitivity	1 mV/div to 10 V/div
Timebase Range	2 ns/div to 1000 s/div
Waveform Record	Up to 60, 000 frames
FFT	Yes
Waveform Capture Rate	30, 000 wfms/s
Display	7-inch TFT LCD
Trigger Modes	Edge, Pulse, Video, Window, Timeout
Interfaces	USB, LAN
Serial Bus Triggering and Decoding	I2C, SPI, UART
Input Impedance	1 MΩ
Power Supply	100-240 VAC, 45-440 Hz
