RIGOL
DS1000Z 快速指南
15
用户界面
DS1000Z 示波器提供 7.0 英寸 WVGA（800*480）TFT LCD。

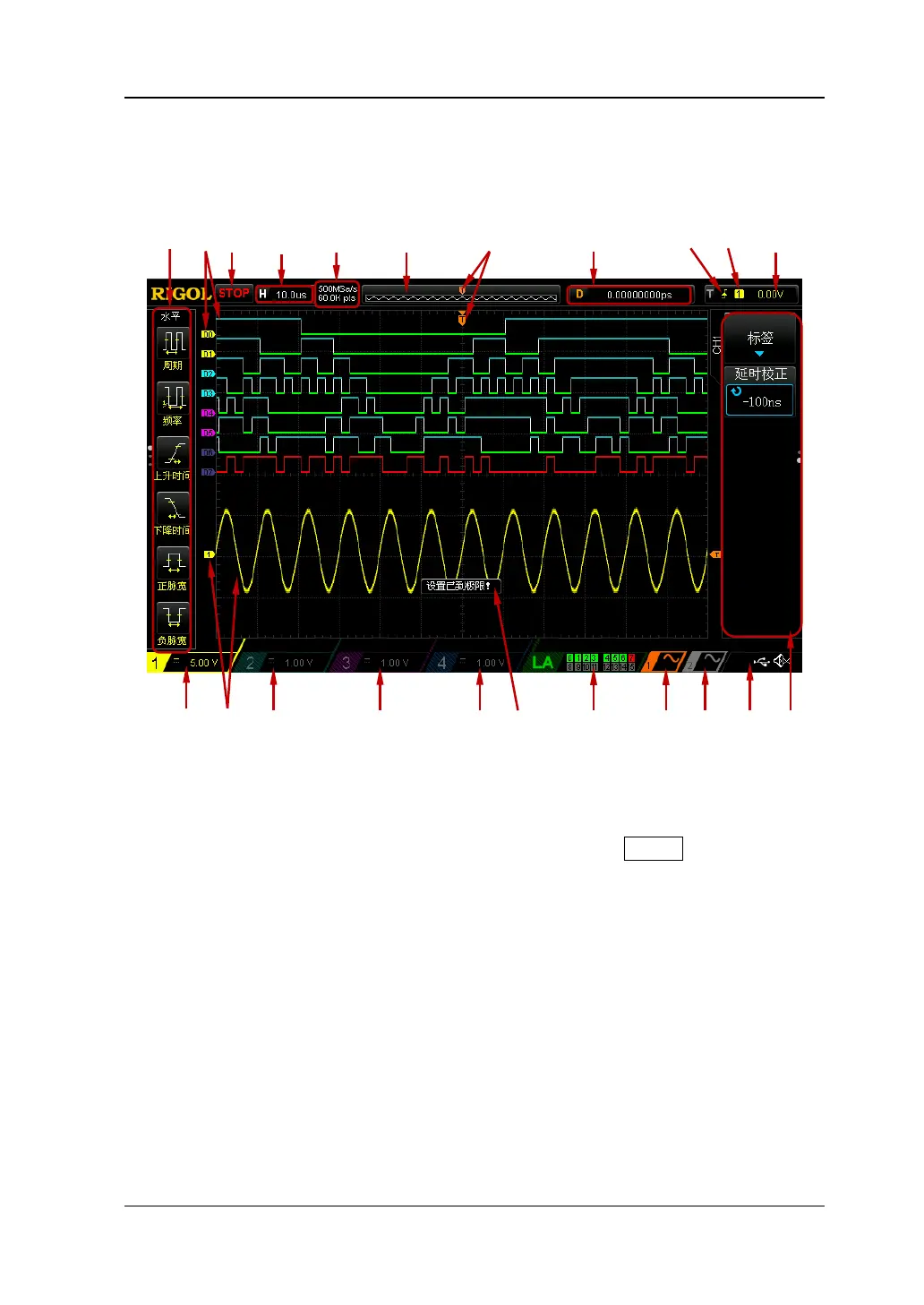

图 12 用户界面
1. 自动测量选项
提供 20 种水平（HORIZONTAL）测量参数和 17 种垂直（VERTICAL）测量参数。
按下屏幕左侧的软键即可打开相应的测量项。连续按下 MENU 键，可切换水平
和垂直测量参数。
2. 数字通道标记/波形
数字波形的逻辑高电平显示为蓝色，逻辑低电平显示为绿色，边沿呈白色。当前
选中的数字通道波形和通道标签一致，显示为红色。逻辑分析仪功能菜单中的分
组设置功能可以将数字通道分为四个通道组，同一通道组的通道标记显示为同一
种颜色，不同通道组用不同的颜色表示。
注意：该功能仅适用于带有 MSO 升级选件的 DS1000Z Plus。
3. 运行状态
可能的状态包括：RUN（运行）、STOP（停止）、T’D（已触发）、WAIT（等待）
和 AUTO（自动）。
12 13 14 15 16 17 18 19 20 21 22
1 2 3 4 5 6 7 8 9 10 11
