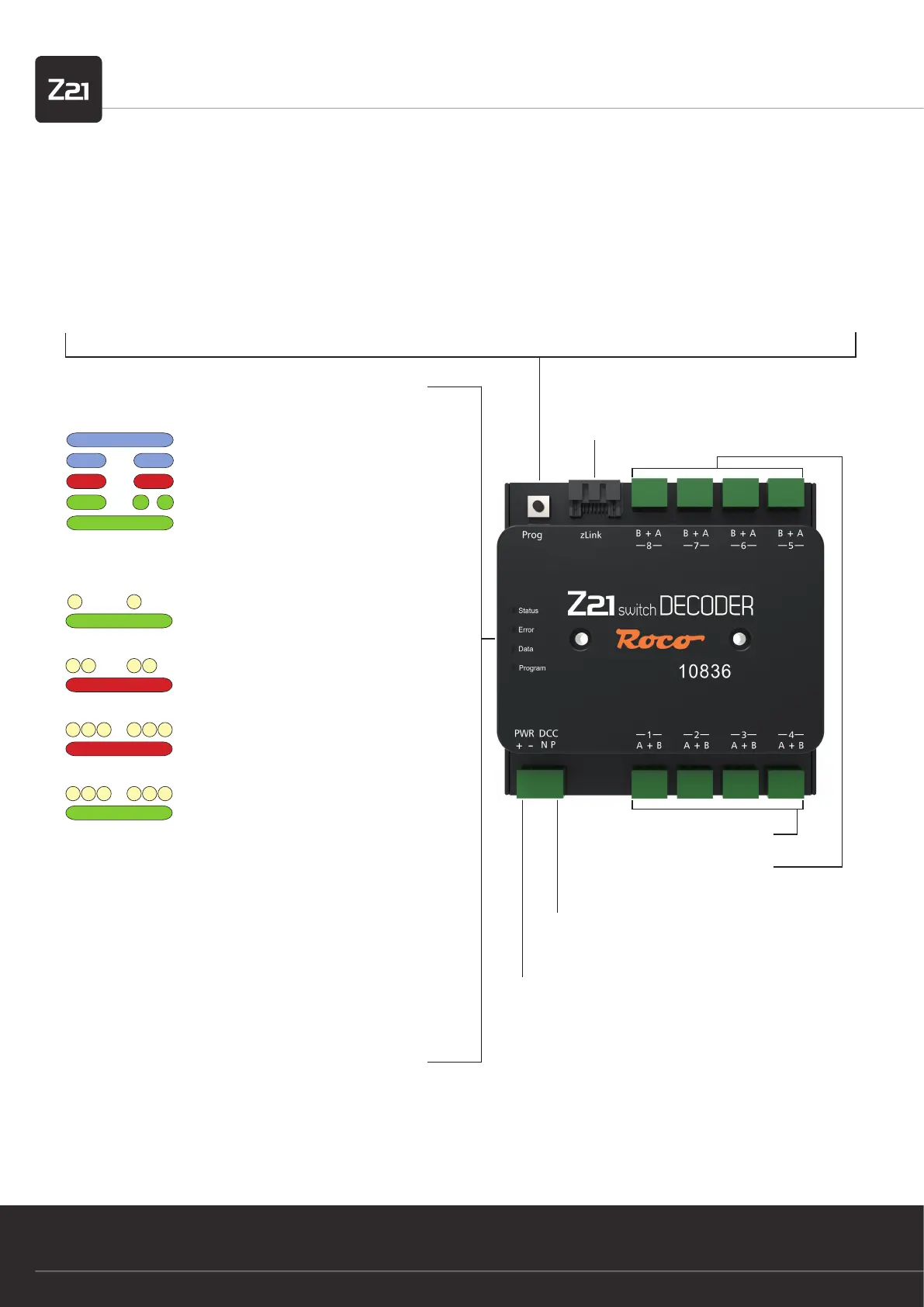

Modellbahnsteuerung
4
zLink
Schnittstelle für Konguration und Firmware
Update
Programmiertaster im Normalbetrieb:
• halten bis „Program“ blinkt (min. 3 s):
Kongurationsmodus
• halten bis alle LEDs leuchten (min. 8 s):
Zurücksetzen auf Werkseinstellungen
Programmiertaster im Kongurationsmodus:
• kurz drücken:
Einstellung ändern (nur bei Option 3)
• halten bis „Status“ blau blinkt (min. 3s):
nächste Option
Weichenausgänge 1 – 4
Weichenausgänge 5 – 8
einzeln kongurierbar
Gleissignal
DCC Signaleingang, von Zentrale oder Booster
Versorgung
vom Gleis oder Netzteil
12 – 20 V DC oder DCC Schienenspannung
min. 2 A z.B.: ROCO 10850
LED-Status Normalbetrieb
LEDs im Kongurationsmodus:
leuchtet blau Gleissignal vorhanden
blinkt blau Kein Gleissignal
blinkt rot Kurzschluss
blinkt grün Daten empfangen
leuchtet grün Adressierung
gem. RCN-213
blinkt 1 x weiß Option 1: Adressen für
leuchtet grün Ausgang 1 bis 8 einstellen
blinkt 2 x weiß Option 2: Adressen für
leuchtet rot Ausgang 5 bis 8 einstellen
blinkt 3 x weiß Option 3: Adressierung
leuchtet rot kompatibel mit ROCO
oder
blinkt 3 x weiß Option 3: Adressierung
leuchtet grün gemäß RCN-213
Option 1 und Option 2:
• Magnetartikel (z.B. Weichenbefehl) mit gewünschter Adresse
schalten
• Adresse wird vom Z21 switch DECODER übernommen
Option 3:
Der Adressierungs-Modus kann durch kurzen Druck auf den Pro-
grammiertaster geändert werden.
1. Kurzanleitung
