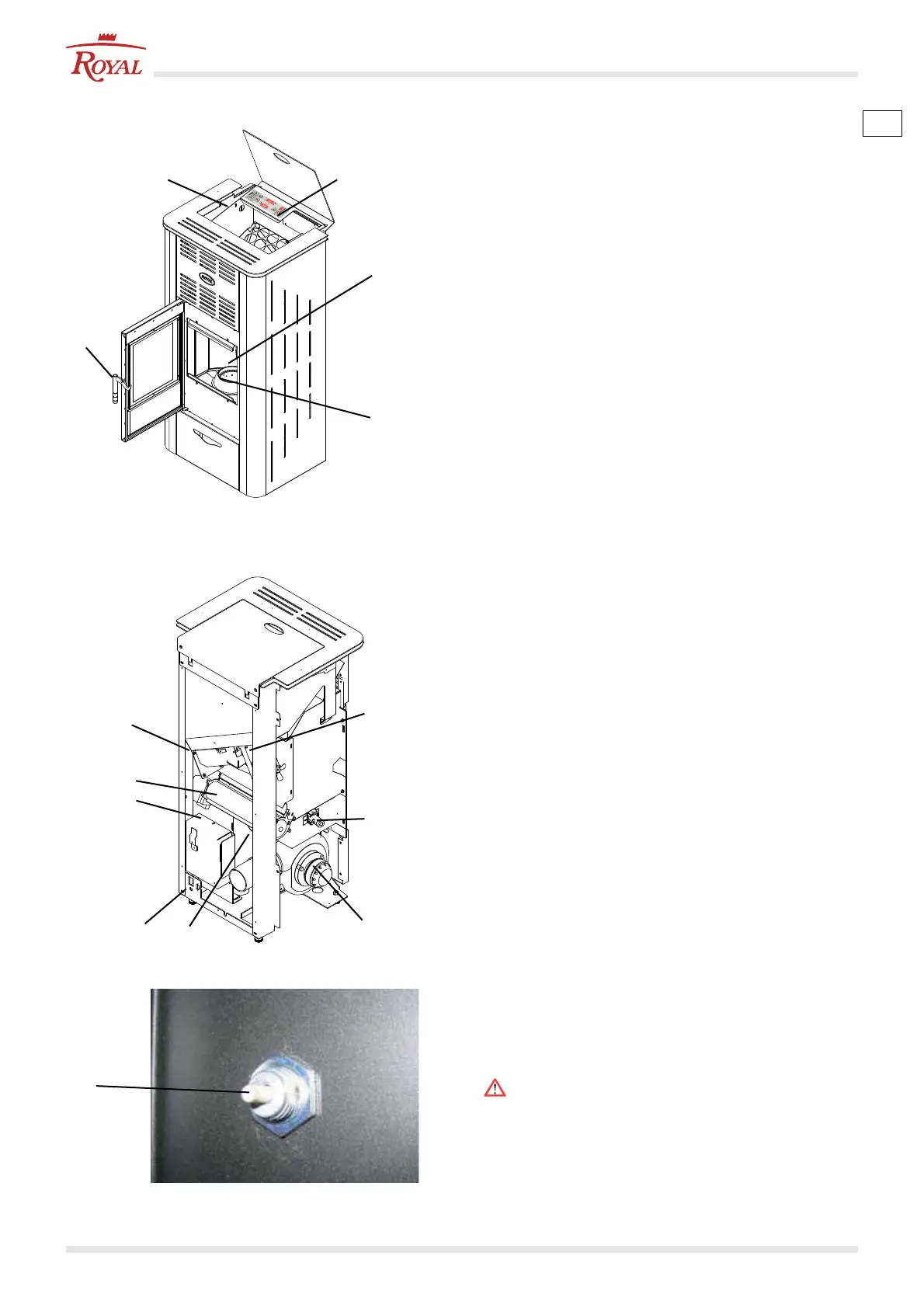

3.3 DESCRIZIONE DELLE PARTI PRINCIPALI
DELLA STUFA
A)
B) Porta con maniglia
C)
E) Pannello comandi
F) Braciere
G)
È inserito nella parte posteriore della stufa. Si avvia
automaticamente quando la struttura della stufa
è calda e si spegne automaticamente quando si
raffredda.
H) Ventilatore espulsione fumi
Consente l’espulsione forzata dei fumi
e contemporaneamente l’aspirazione di aria
comburente al braciere.
Lavora in parallelo
al sistema di caricamento e varia
la potenzialità di scarico dei fumi in funzione della
potenza termica.
I)
L) Vacuostato
M) Termostato a riarmo manuale, posto sul
montante della stufa.
N) Sistema di caricamento
È composto da un motoriduttore e da
un dosatore
e permette
la discesa del pellet nel braciere.
O) Scheda elettronica
P) Interruttore accensione stufa
Q) Resistenza elettrica
4 MOVIMENTAZIONE E TRASPORTO
La stufa viene consegnata completa di tutte le parti
previste.
Fare attenzione alla tendenza allo sbilanciamento della
stufa.
!
anteriore.
Tenere ben presente quanto sopra anche durante lo
spostamento della stufa sul supporto di trasporto.
Durante il sollevamento evitare strappi o bruschi
movimenti.
portata superiore al peso della stufa da sollevare.
Al manovratore dei mezzi di sollevamento spetterà tutta
la responsabilità del sollevamento dei carichi.
Pericolo di soffocamento!
