28/72 cod. 004772220 - 05/2013 KLIMA 6

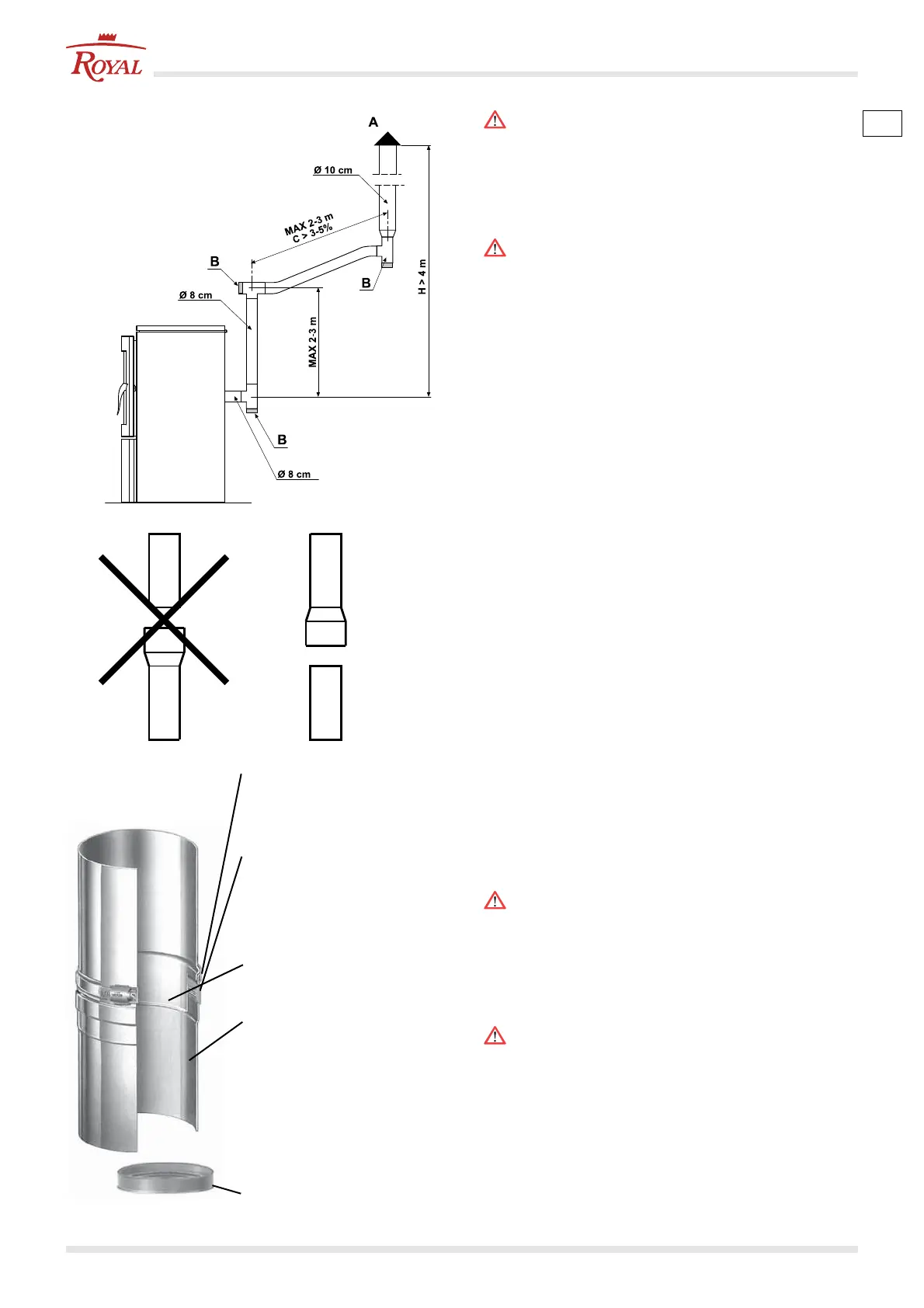

Fig. 5.5.1
Fig. 5.5.2
Fig. 5.5.3
IT
A) Comignolo antivento
Windproof chimney top
Windschutz-Schornstein
B) Ispezione, Inspection, Inspektion
C) Pendenza, Slope, Neigung
H) Altezza, Height, Höhe
A) Fascetta di sicurezza a
serraggio rapido.
Quick connect safety clamp.
Sicherheitsschelle mit
Schnellverschluss.
B) Alloggiamento guarnizione
per funzionamento in
sovrapressione.
Seal housing for working in
overpressure.
Dichtungssitz für Betrieb in
Überdruck.
C) Sistema di connessione “a
bicchiere”.
“Socket” connecting system.
Muffenverbindung.
D) Acciaio inossidabile AISI 316L.
Finitura lucida BA con saldatura
o al TIG.
AISI 316L stainless steel.
laser or tig longitudinal welding.
Glänzende Ausführung BA mit
Laser- oder TIG-Technik.
E) Guarnizione siliconica.
Silicone seal.
Silikondichtung.
siano presenti e funzionanti uno o più ventilatori
5.5 SCARICO FUMI
scarico sia a tenuta ermetica.
- Dopo aver scelto il luogo adatto per l’installazione e
considerando le misure riportate nel paragrafo 5.3,
individuare il percorso della tubazione di scarico dei
fumi.
- I tubi da utilizzare per lo scarico dei fumi devono
essere rigidi in acciaio alluminato verniciato
(spessore minimo 1,5 mm) o in acciaio inox
(spessore minimo 0,5 mm) con diametro nominale
o di 10 cm con guarnizioni (con percorsi superiori
a 5 metri) (Fig. 5.5.1).
È consigliato isolare la tubazione con materiale
isolante (lana di roccia con uno spessore minimo
di 2 cm) oppure utilizzare tubi in acciaio a doppia
parete, escluso eventualmente il primo tratto
verticale se interno.
!
verticale di 1,5 metri minimi per garantire la
corretta espulsione dei fumi.
Si consiglia di effettuare un massimo di 5/6 variazioni di
direzione utilizzando delle curve a 45-90° o dei raccordi
e Tee.
- I tubi devono essere collegati con l’attacco femmina
verso il basso per garantire la tenuta al fumo e la
condensa mediante guarnizione (Fig. 5.5.2).
- Utilizzare sempre un raccordo a Tee con tappo di
ispezione ad ogni variazione orizzontale e verticale
del percorso di scarico fumi.
- I tratti orizzontali devono avere una lunghezza
massima di 2-3 m con una pendenza verso l’alto
del 3-5%.
- Ancorare le tubazioni con appositi collari alla parete.
Il raccordo di scarico dei fumi NON DEVE ESSERE
collegato:
- ad una canna fumaria utilizzata da altri
È vietato installare valvole di interruzione e di
tiraggio.
! Con un percorso di scarico fumi superiore a 5
l’espulsione dei fumi può non essere ottimale. In
caratteristiche impiantistiche della canna fumaria.
Contattare il servizio di assistenza tecnica.
