• Po potrebi dajte provjeriti uređaj.
Ako niste sigurni jesu li radni uvjeti sigurni ili nisu,
ne rukujte strojem.

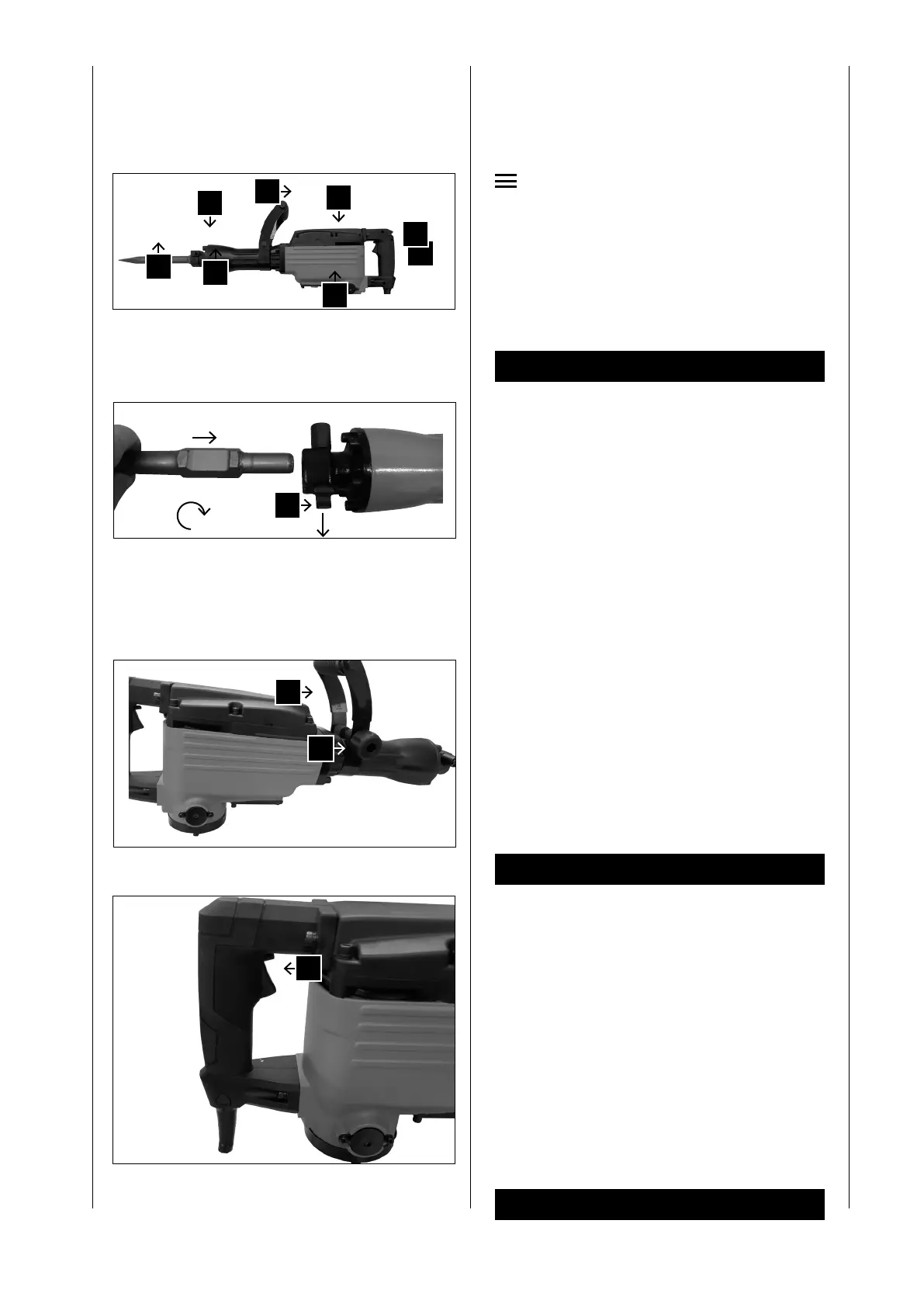

OPREMA, SLIKA 1
1 Kućište motora
2 Ručka
3 Sklopka za uključivanje i isključivanje
4 Dodatna ručka
5 Držač alata
6 Blokirni svornjak
7 Otvor za ulijevanje ulja / kontrolno okance
8 Šiljato dlijeto
Stavljanje u pogon
Korištenje dlijeta, slika 2
1. Svrdlo prije umetanja uvijek očistite, a vratilo lagano
podmažite.
2. Blokirni svornjak (6) izvucite do graničnika, okrenite
za 180° i pustite.
3. Svrdlo utaknite u držač alata (5) i gurnite ga do
graničnika.
4. Blokirni svornjak (6) ponovno izvucite, okrenite za
180° i pustite.
5. Provjerite blokadu na alatu.
Vađenje svrdla
Blokirni svornjak (6) izvucite do graničnika, okrenite za
180° i pustite te izvadite svrdlo.
Dodatna ručka, slika 3
Čekić za razbijanje radi sigurnosti upotrebljavajte
samo s dodatnom ručkom!
1 Dodatna ručka (4) omogućava siguran oslonac tije-
kom upotrebe čekića za razbijanje.
2 Dodatnu ručku (4) možete okrenuti u proizvoljan
položaj.
3 U tu svrhu otpustite propeler (A).
4 Sad okrenite dodatnu ručku (3) u ugodan i siguran
radni položaj i ponovno zategnite vijak (A).
Rukovanje i napomene za rad
Pozor! Radi vaše sigurnosti stroj se smije držati
samo za obje ručke (3 i 4, slika 1)!
Time se izbjegava električni udar u slučaju doticaja ka-
bela pri radu dlijetom.
Uključivanje i isključivanje (slika 4)
Uključivanje: Pritisnite radnu sklopku (3).
Isključivanje: Pustite radnu sklopku (3).
Svrdla moraju uvijek biti dobro naoštrena.
Pozor:
– Pri radu dlijetom radite samo s malim pritiskom.
– Prevelik pritisak nepotrebno opterećuje motor.
– Svrdlo pravodobno naoštrite i po potrebi zami-
jenite.
m Električni priključak
Fig. 1
1
6
2
4
3
5
8
7
Fig. 2
6
180°
Fig. 3
4
A
Fig. 4
3
