www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
152
|
HU
m Figyelem:
A fokozatválasztó kapcsolót (18) csak a berendezés
kikapcsolt állapotában működtesse. Ha a fokozatvá-
lasztó kapcsoló (18) nem pattanna a helyére, kissé
fordítsa el a fúrótokmányt (14).
Ha a fokozatválasztó kapcsolót (18) nem lehetne üt-
közésig elfordítani, forgassa el kissé a fúrótokmányt
a fúróval.
Elektronikus fordulatszám-szabályozás:
Az elektronikus fordulatszám-szabályozással az egyes
fokozatok fordulatszámai átmenet nélkül beállíthatók:
Állítsa be a fordulatszámot a fordulatszám-szabályo-
zó (12) segítségével.
Az aktuális fordulatszám leolvasható a kijelzőről (9).
9.9 A fúrásmélység kijelzése (1. ábra / 7. ábra)
1. Állítsa a kijelzőt (9) a „Fúrásmélység“ kijelzésére
(F gomb).
2. Enyhén érintse a fúró csúcsát a munkadarabhoz.
3. Határozza meg a nullpontot a (G) gomb működ-
tetésével.
4. Végezzen fúrást, amíg a kívánt mélység nem jele-
nik meg a kijelzőn (9).
9.10 Be-/kikapcsolás (1. ábra)
m Ügyeljen arra, hogy a bekapcsolás előtt a fú-
rótokmányvédő (13) le legyen hajtva.
Bekapcsolás:
A berendezés bekapcsolásához nyomja meg a be-
kapcsoló gombot (11).
Kikapcsolás:
A berendezés kikapcsolásához működtesse a kikap-
csoló gombot (10).
9.11 A fúrás menete (1. ábra)
1. Igazítsa be a munkadarabot, és szorítsa be a be-
fogóba.
2. Indítsa el a berendezést, és állítsa be a fordulat-
számot.
3. Fúrás végrehajtásához addig forgassa a foganty-
út (8) egyenletes előtolással, amíg el nem éri a
kívánt fúrásmélységet. Fém fúrásakor szakítsa
meg az előtolást egy kis időre, hogy a forgács el-
szakadhasson.
4. A fúrásmélység elérése után forgassa vissza a
fogantyút (8) a kiindulási pozícióba.
5. Kapcsolja ki a készüléket.
9.6 A munkadarab befogása (9. ábra)
A megmunkálandó darabnak biztonságosan befog-
hatónak kell lennie. Ne dolgozzon olyan munkada-
rabbal, amelyet nem tud befogni.
A gyorsbefogó mélyedése a furat közepéhez legyen
igazítva. Ellenkező esetben a gyorsbefogó blokkol-
hatja a fúrót vagy a fúrótokmányt.
1. Pozicionálja be a munkadarabot a lézerkereszttel.
2. Oldja ki a gyorsbefogó kart (17).
3. A gyorsbefogót (2) engedje felfeküdni a szerszá-
mon.
4. A munkadarab beszorításához fordítsa el a gyors-
befogó kart (17) az óramutató járásának irányába.
5. A gyorsbefogó (2) meglazításához fordítsa el a
gyorsbefogó kart (17) az óramutató járásával el-
lentétes irányba.
9.7 Nagyobb munkadarabok befogása (9. ábra)
Nagyobb munkadarabok esetén használja a párhu-
zamos ütközőt (16):
1. Lazítsa meg a párhuzamos ütköző szárnyas csa-
varjait (15), és helyezze a párhuzamos ütközőt
(16) az alaplap hornyaiba.
2. Húzza meg szorosan a párhuzamos ütköző szár-
nyas csavarjait (15).
3. Igazítsa be a munkadarabot a párhuzamos ütkö-
zőhöz (16), majd szorítsa be a gyorsbefogó (2)
segítségével.
m Figyelmeztetés!
Az asztal felső oldalánál szélesebb vagy hosszabb
munkadarabok esetén gondoskodjon megfelelő alá-
támasztásról, pl. állvány vagy fűrészbak használatá-
val.
Az asztali fúrógép alaplapjánál hosszabb és széle-
sebb munkadarabok felborulhatnak, ha nincsenek
megfelelően megtámasztva. A munkadarab elbille-
nése a fúrótokmányvédő vagy a vágó szerszám sé-
rülését okozhatja.

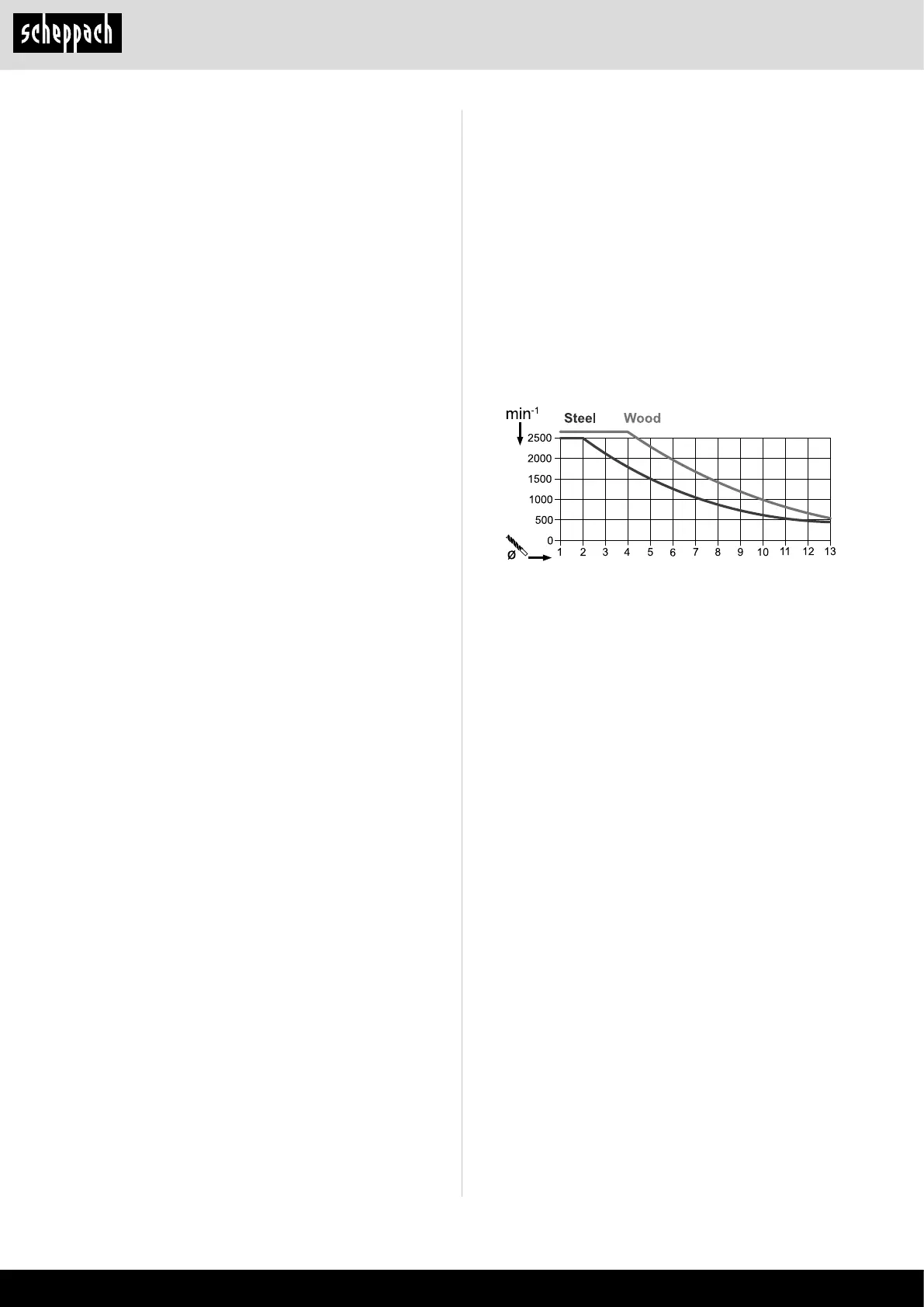

9.8 Fordulatszám beállítása (1. ábra)
A helyes fordulatszámot a megmunkálandó darabtól
függően a szerszámátmérőnek megfelelően kell be-
állítani.
Mechanikus fokozatválasztás:
A fokozatválasztó kapcsolóval (18) két fordulat-
szám-tartományt lehet kiválasztani.
1. fokozat:
Alacsony fordulatszámok (170-880 min
-1
) nagy szer-
számátmérőkhöz.
2. fokozat:
Magas fordulatszámok (490-2600 min
-1
) kis szerszá-
mátmérőkhöz.
