24
1 Rüttelplatte mit Motor
2 Handgriff
3 Fahrgestell
4 Gummimatte mit Befestigungsleiste
Kleinteile
Bedienungsanleitung

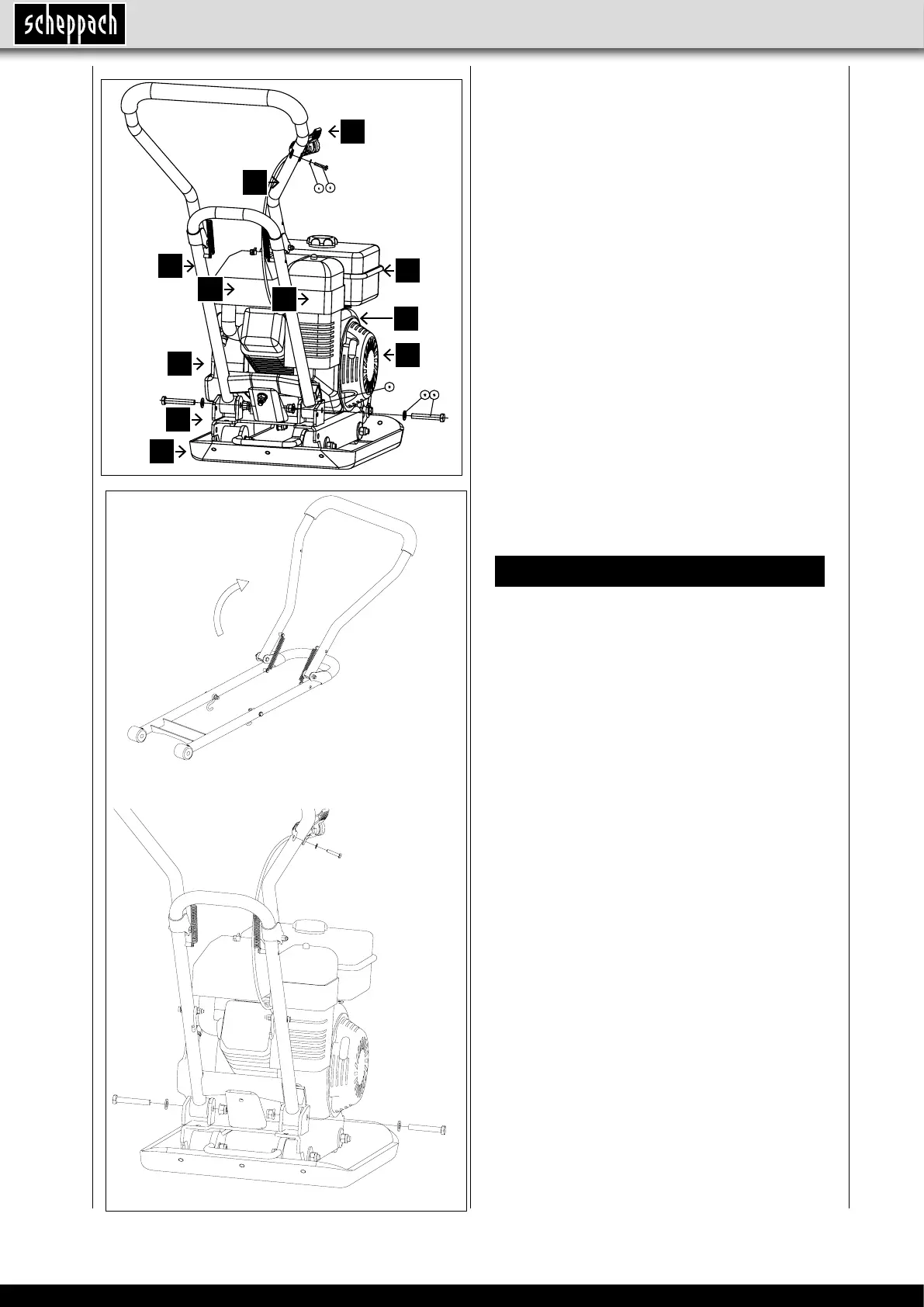

Ausstattung Fig. 1
1 Rüttelplatte
2 Excenter
3 Antrieb
4 Motor
5 Benzintank
6 Luftlter
7 Auspuff
8 Unterer Handgriff
9 Oberer Handgriff
10 Gashebel
11 Vergaserentlüftung *versionsabhängig
Montage
Aus verpackungstechnischen Gründen
ist Ihre Maschine nicht komplett mon-
tiert
Handgriff montieren
Befestigungsteile:
2 St. Sechskantschrauben M 10 x 65
2 St. Scheiben D 10mm
2 St. Stoppmuttern
1 St. Sechskantschraube M 5 x 25
Unterer und oberer Handgriff auseinan-
derklappen Fig. 2.1
Handgriff zwischen die Befestigungsla-
schen schieben und mit 2 Sechskantschrau-
ben M 10 x 65, 2 Scheiben 10mm und 2
Stoppmuttern sichern.
Gashebel mit Schlitzschraube M5 x 25
am oberen Handgriff befestigen (Fig.
2.2).
10
9
8
7
6
5
4
3
2
1
11
Fig. 2.1
Fig. 2.2
