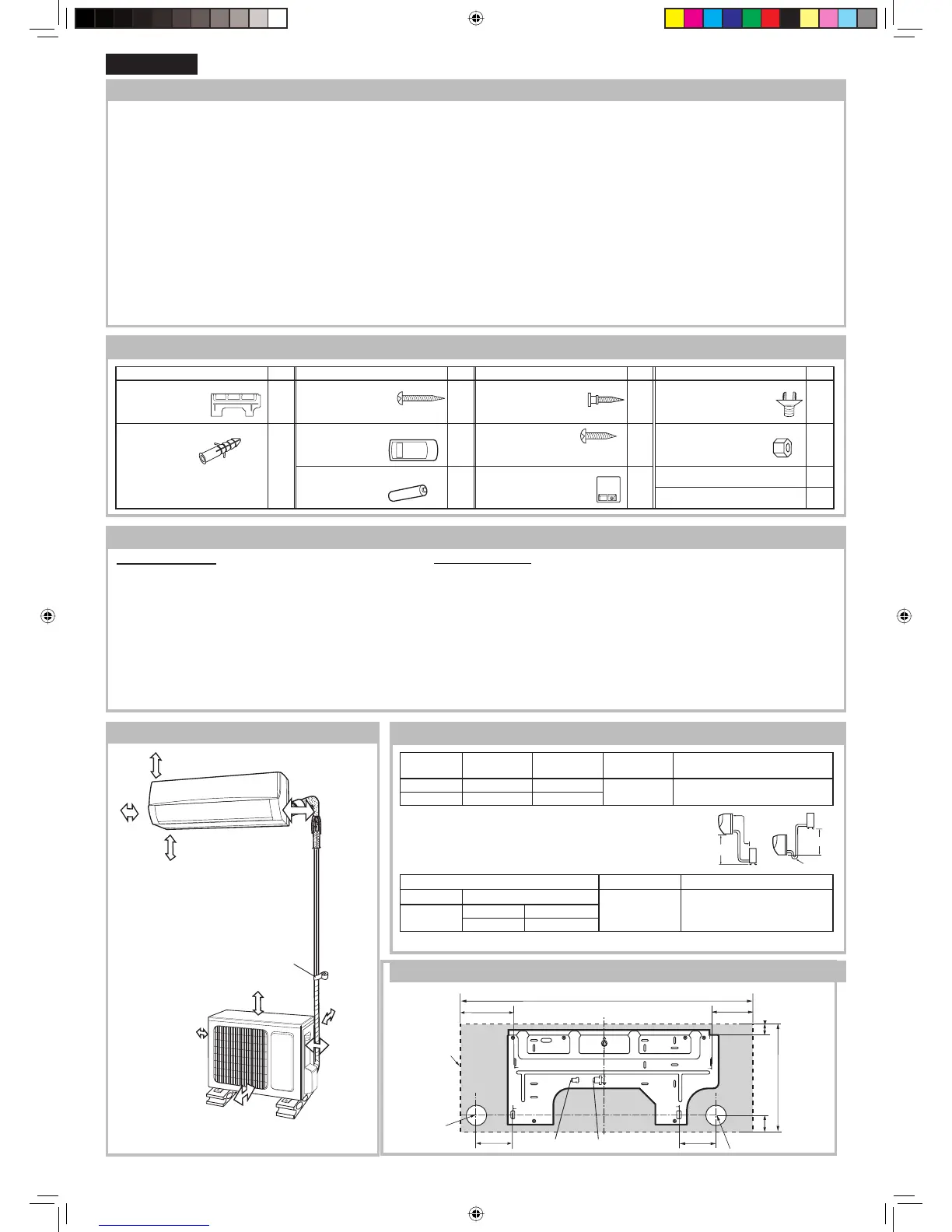

GR-1
ΣΩΛΗΝΩΣΕΙΣ
Μοντέλο
Μέγ. μήκος
σωλήνωσης: A
Μεγ. διαφορά
ύψους: B
Ελάχ. μήκος
σωλήνωσης
Επιπλέον ψυκτικό (το μήκος της
σωλήνωσης ξεπερνάει τα 7,5 μ)
AY-AP9NR
10 μ 5 μ
1 μ 15 γρ/μ
AY-AP12NR
15 μ 7 μ
• Το σύνηθες μήκως της σωλήνωσης είναι 5 μ.
•
Αν η εξωτερική μονάδα είναι τοποθετημένη ψηλότερα από την εσωτε-
ρική, δημιουργήστε μια παγίδα κοντά στο άκρο εισόδου του λάστιχου.
Χρησιμοποιήστε τις σωληνώσεις ψύξης που φαίνονται στον
παρακάτω πίνακα.
Μέγεθος σωλήνα Πάχος σωλήνα Θερμική μόνωση
Πλευρά υγρού
1/4" (ø 6,35 χιλ)
0,8 χιλ.
Πάχος: 6 χιλ. ή παχύτερο
Υλικό: Αφρώδες πολυαιθυλένιο
Πλευρά
αερίου
AY-AP9NR
3/8" (ø 9,52 χιλ.)
AY-AP12NR 1/2" (ø 12,7 χιλ.)
•
Η θερμική μόνωση θα πρέπει να καλύπτει τόσο τους σωλήνες αερίου όσο και τους σωλήνες υγρού.
A
B
B
ΣΤΟΙΧΕΙΑ
Ποσ/τα
ΣΤΟΙΧΕΙΑ
Ποσ/τα
ΣΤΟΙΧΕΙΑ
Ποσ/τα
ΣΤΟΙΧΕΙΑ
Ποσ/τα
1
ΠΛΑΚΑ ΣΤΗΡΙΞΗΣ
1
3
ΜΑΚΡΙΑ ΒΙΔΑ
(M4,2 x 25)
Για να στερωθεί η πλάκα στήριξης.
7
6 ΕΙΔΙΚΗ ΒΙΔΑ
(M4,2 X 16)
Για να στερεωθεί το ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
1
9 ΠΡΟΣΑΡΜΟΓΕΑΣ
ΑΠΟΣΤΡΑΓΓΙΣΤΙΚΟΥ ΣΩΛΗΝΑ
(Παρέχεται με την εξωτερική μονάδα)
1
2 ΟΥΠΑ ΤΟΙΧΟΥ
Για να στερωθεί η πλάκα στήριξης. (7)
Για να στερεωθεί το τηλεχειριστήριο. (1)
8
4 ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ
1
7 ΚΟΝΤΗ ΒΙΔΑ
(M4,2 x 13)
Για να στερεωθεί το ΣΤΗΡΙΓΜΑ ΚΑΛΩΔΙΟΥ
.
1
10
ΠΕΡΙΚΟΧΛΙΟ
1
5 ΞΗΡΗ ΜΠΑΤΑΡΙΑ
2
8 ΣΤΗΡΙΓΜΑ ΚΑΛΩΔΙΟΥ
1
11
ΕΓΧΕΙΡΙΔΙΟ ΛΕΙΤΟΥΡΓΙΑΣ
1
12
ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΣΗΣ
1
ΣΧΕΔΙΑΓΡΑΜΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ
ΣΗΜΕΙΩΣΕΙΣ ΤΟΠΟΘΕΤΗΣΗΣ
Παρέχετε όσο το δυνατόν περισσότερο χώρο εγκατάστασης
για αποτελεσματικό κλιματισμό
50 χιλ. ή περισσότερο
50 χιλ. ή
περισσότερο
50 χιλ. ή περισσότερο
300 χιλ. ή
περισσό-
τερο
2000 χιλ. ή περισσότερο
300 χιλ. ή περισσότερο
500 χιλ. ή
περισσότε-
ρο
ΕΞΑΡΤΗΜΑΤΑ
ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ
• Η εγκατάσταση πρέπει να γίνει σύμφωνα με το εγχειρίδιο τοποθέτησης από εξειδικευ-
μένο τεχνικό προσωπικό. .
Λανθασμένη εργασία θα προκαλέσει ηλεκτροπληξία, διαρροή νερού, φωτιά.
• Βεβαιωθείτε ότι χρησιμοποιείτε τα επισυναπτόμενα τμήματα των εξαρτημάτων και τα
καθορισμένα τμήματα για την εγκατάσταση.
Η χρήση άλλων τμημάτων θα προκαλέσει ηλεκτροπληξία, διαρροή νερού, φωτιά, την
πτώση
της μονάδας.
• Η συσκευή θα συνδεθεί σύμφωνα με τους εθνικούς κανόνες συνδεσμολογίας.
Λάθος σύνδεση μπορεί να προκελέσει υπερθέρμανση ή φωτιά.
• Όταν ολοκληρωθεί η εγκατάσταση, ελέγξτε ότι δεν υπάρχει διαρροή του ψυκτικού
αερίου.
Αν το ψυκτικό αέριο έρθει σε επαφή με φωτιά, μπορεί να δημιουργηθούν τοξικά αέρια.
• Αερίστε το
δωμάτιο αν διαρρεύσει ψυκτικό αέριο κατά τη διάρκεια της εγκατάστασης.
Αν το ψυκτικό αέριο έρθει σε επαφή με φωτιά, μπορεί να δημιουργηθούν τοξικά αέρια.
• Χρησιμοποιήστε το καθορισμένο ηλεκτρικό καλώδιο.
Βεβαιωθείτε ότι το καλώδιο έχει στερεωθεί καλά και ότι δεν ασκείται υπερβολική δύναμη
στους ακροδέκτες από το καλώδιο. Αλλιώς μπορεί να
προκληθεί υπερθέρμανση ή φωτιά.
• Τοποθετείστε το καλώδιο έτσι ώστε το κάλυμα του πίνακα ελέγχου και τα στηρίγματα
των καλωδίων να μην είναι χαλαρά.
Αλλιώς μπορεί να προκληθεί υπερθέρμανση, φωτιά ή ηλεκτροπληξία.
70 χιλ. ή περισσότερο
Εσωτερική μονάδα
1. Κρατήστε το στόμιο εξαγωγής αέρα ελεύθερο από οποιοδήποτε εμπόδιο έτσι
ώστε ο εξερχόμενος αέρας να μπορεί να διοχετεύεται εύκολα σε όλο το χώρο.
2. Ανοίξτε μια τρύπα για τον εύκαμπτο σωλήνα αποστράγγισης για να γίνεται η
αποστράγγιση εύκολα.
3.
Παρέχετε επαρκή χώρο τόσο στις δύο πλευρές της μονάδας όσο και πάνω από αυτή.
4. Τα φίλτρα αέρα θα πρέπει να μπαίνουν και να βγαίνουν με ευκολία.
5. Τοποθετήστε την τηλεόραση, το ραδιόφωνο και τις παρόμοιες συσκευές τουλά-
χιστον ένα μέτρο μακριά από τη μονάδα και το τηλεχειριστήριο.
6. Κρατήστε την είσοδο αέρα ελεύθερη από εμπόδια τα οποία μπορούν να μπλο-
κάρουν τον εισερχόμενο αέρα.
7.
Το τηλεχειριστήριο μπορεί να μη λειτουργεί κανονικά αν στο δωμάτιο διατίθεται
φωτισμός φθορισμού με ηλεκτρονικό μηχανισμό αυτόματης ή ταχείας εκκίνησης.
8. Διαλέξτε μια θέση που δεν προκαλεί δυνατό θόρυβο και μεγάλες δονήσεις κατά
τη λειτουργία.
Εξωτερική μονάδα
1. Τοποθετήστε την εξωτερική μονάδα σε μια σταθερή βάση.
2. Παρέχετε επαρκή χώρο γύρω από τη μονάδα. Θα πρέπει επίσης ο χώρος να αερίζεται καλά.
3. Η μονάδα δε θα πρέπει να είναι εκτεθειμένη σε δυνατούς ανέμους ούτε να βρέχεται.
4. Το νερό αποστράγγισης θα πρέπει να εξέρχεται από τη μονάδα χωρίς πρόβλημα
. Τοποθετήστε εύκαμπτο
σωλήνα αποστράγγισης εάν χρειάζεται.
5. Τοποθετήστε την τηλεόραση, το ραδιόφωνο και τις παρόμοιες συσκευές τουλάχιστον ένα μέτρο μακριά
από τη συσκευή.
6.
Αποφύγετε τοποθεσίες εκτεθειμένες στον ατμό από λάδια μηχανών, αλατούχο αέρα (π.χ. θαλάσσιες ακτές),
εξατμιζομένων θειούχων αερίων κ.τ.λ. Τέτοιες τοποθεσίες μπορεί να προκαλέσουν βλάβη στη μονάδα.
7. Αποφύγετε τοποθεσίες εκτεθειμένες σε βρώμικα νερά (π.χ. κατά μήκος του δρόμου) ή σε σημείο όπου
άλλοι μπορούν να έχουν εύκολη πρόσβαση σε αυτήν.
8. Επιλέξτε τοποθεσία όπου ο εξερχόμενος αέρας ή ο θόρυβος λειτουργίας δεν ενοχλεί τους άλλους.
9. Διατηρείτε το άνοιγμα εξαγωγής ελεύθερο από κάθε εμπόδιο. Αυτό μπορεί να
επηρεάσει την απόδοση της
μονάδας και να δημιουργήσει δυνατούς θορύβους.
Παγίδα
• Σφίξτε το περικόχλιο χρησιμοποιώντας ροπόκλειδοκλειδο σύμφωνα με την καθορισμέ-
νη μέθοδο.
Αν το περικόχλιο σφιχθεί υπερβολικά, μπορεί να σπάσει έπειτα από καιρό και να προκαλέσει
διαρροή του ψυκτικού αερίου.
• Κατά την εγκατάσταση της μονάδας, προσέξτε να μην εισάγετε άλλο αέριο από το
καθορισμένο ψυκτικό (R410A) στον ψυκτικό κύκλο.
Αλλιώς, θα προκληθεί
ρήξη και τραυματισμός ως αποτέλεσμα υπερβολικής πίεσης στον ψυκτι-
κό κύκλο.
• Βεβαιωθείτε ότι συνδέσατε τον ψυκτικό αγωγό πριν ενεργοποιήσετε τον συμπυκνωτή.
Αλλιώς, θα προκληθεί ρήξη και τραυματισμός ως αποτέλεσμα υπερβολικής πίεσης στον ψυκτι-
κό κύκλο.
• Γειώστε τη μονάδα.
Ατελής γείωση μπορεί να προκαλέσει ηλεκτροπληξία.
• Για να αποφευχθεί ηλεκτροπληξία σε
περίπτωση διαρροής, τοποθετήστε ασφαλειοδια-
κόπτη διαρροής γείωσης.
Χρησιμοποιήστε ασφαλειοδιακόπτη ρεύματος υψηλής ευαισθησίας, υψηλής ταχύτητας, με ευαι-
σθησία ρεύματος κάτω των 30 mA και χρόνο ενεργοποίησης λιγότερο από 0.1 δευτερόλεπτο.
• Ρυθμίστε το σωλήνα αποστράγγισης για να εξασφαλίσετε ομαλή αποστράγγιση.
Ανεπαρκής αποστράγγιση μπορεί να προκαλέσει υγρασία στο δωμάτιο, τα έπιπλα κ.τ.λ.
• Αυτό το κλιματιστικό χώρου χρησιμοποιεί ψυκτικό R410A.
Χρησιμοποιήστε σωληνα, περικόχλια και εργαλεία εξειδικευμένα για το R4104.
Διαβάστε και ακολουθήστε προσεκτικά αυτές τις οδηγίες για ομαλή εγκατάσταση χωρίς προβλήματα.
ΔΙΑΣΤΑΣΕΙΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΣΩΤΕΡΙΚΗΣ ΜΟΝΑΔΑΣ
860
108
A
125
J
175
115
I
F
E
D
J
E
A
F
I
D
292
45
30
Μονάδα μήκους: χιλ.
Κέντρο της τρύπας του τοίχου
Κέντρο της
τρύπας του
τοίχου
Περίγραμ-
μα της
εσωτε-
ρικής
μονάδας
(Μέγεθος μονάδας)
(Μέγεθος μονάδας)
Ταινία επικάλυψης
(Διαθέσιμη στο εμπόριο)
Άκρο σωλήνα αερίων
Άκρο σωλήνα υγρών
ΕΛΛΗΝΙΚΑ
500 χιλ. ή περισσότερο
