PL-2
POLSKI
(1)
Zdemontuj panel przedni. Postępuj według opisu
“DEMONTAŻ PANELU PRZEDNIEGO (strona 4).”
(2)
Zdjąć z zaczepu i wyciągnąć
rurkę odprowadzającą.
(3) Wyciągnąć korek.
(4) Podłączyć ponownie rurkę odprowadzają-
cą i założyć korek.
• Do oporu wsunąć rurkę odprowadzającą
i zaczepić ją na haczyku.
• Wsunąć sześciokątny klucz imbusowy
do korka i docisnąć go całkowicie.
Ostrzeżenie:
Po dokonaniu zamiany upewnić się, że za-
równo korek jak i rurka są prawidłowo zamon-
towane.
N
24
5
Montaż jednostki wewnętrznej
Instalacja rurek z prawej strony
(1) Rurki czynnika i rurkę odprowadzającą prze-
prowadzić przez otwór.
(2) Zawiesić jednostkę na płycie montażowej.
(3) Kabel elektryczny przeciągnąć do jednostki
wewnętrznej.
(4) Jednostkę docisnąć i założyć spodnie zaczepy
na wspornik płyty montażowej.
(5) Pociągnąć za spód jednostki, żeby się upew-
nić, że jest prawidłowo zamocowana.
Instalacja rurek z lewej strony
(1) Zamienić miejscami rurkę odprowadzającą
i korek. Patrz opis „Zmiana strony podłącze-
nia rurki odprowadzającej kondensat”.
(2) Podłączyć rurki i kabel.
(3) Połączyć rurki i kabel taśmą.
(4) Umieścić je z tyłu jednostki i zało
żyć wspornik
rurek.
(5) Rurki czynnika, kabel i rurkę odprowadzającą
przeprowadzić przez otwór.
(6) Zawiesić jednostkę na płycie montażowej.
(7) Jednostkę docisnąć i założyć spodnie zaczepy
na wspornik płyty montażowej.
(8) Pociągnąć za spód jednostki, żeby się upew-
nić, że jest prawidłowo zamocowana.
Uwagi:
• Rurki wyginać ostrożnie, żeby ich nie uszkodzić.
• Poprowadzić rurkę odprowadzającą poniżej rurek
z czynnikiem.
Używać kabli miedzianych (powierzchnia przekroju co najmniej 2,0 mm
2
).
Stosować kabel o izolacji nie cieńszej niż określona normą 60245 IEC 57.
(1)
Przygotować końcówki kabla do instalacji w jednostce wewnętrznej.
(2) Otworzyć panel przedni.
(3) Podłączyć kabel elektryczny.
(4) Zamocować kabel przy pomocy zacisku kabla i wkrętu.
(5) Zamknąć pokrywę przednią.
Ostrzeżenia:
• Nie wolno pomylić styków. Niewłaściwe podłączenie może uszko-
dzić obwody wewnętrzne.
• Kabel koniecznie podłączyć zgodnie z oznaczeniami na zaci-
skach jednostek wewnętrznej i zewnętrznej.
Rurka
odprowadzająca
PŁYTA MONTAŻOWA
Taśma
Ściana
7 KRÓTKI WKRĘT
8
OSŁONA STYKÓW
Kabel
Przewód
uziemiający
Kostka ze stykami
Korek
Rurka
odprowadzająca
Sześciokątny klucz
imbusowy
Korek
Rurka
odprowadzająca
Korek
8 mm
8 mm
40 mm
50 mm
Wykonanie otworu do
poprowadzenia rurek
(1)
Korzystając z wiertła do betonu
o średnicy 70 mm lub wyrzynarki
wykonać otwór na rurki o 5 mm
pochyleniu do zewnątrz.
(2) Założyć kołnierz i kapturki.
1

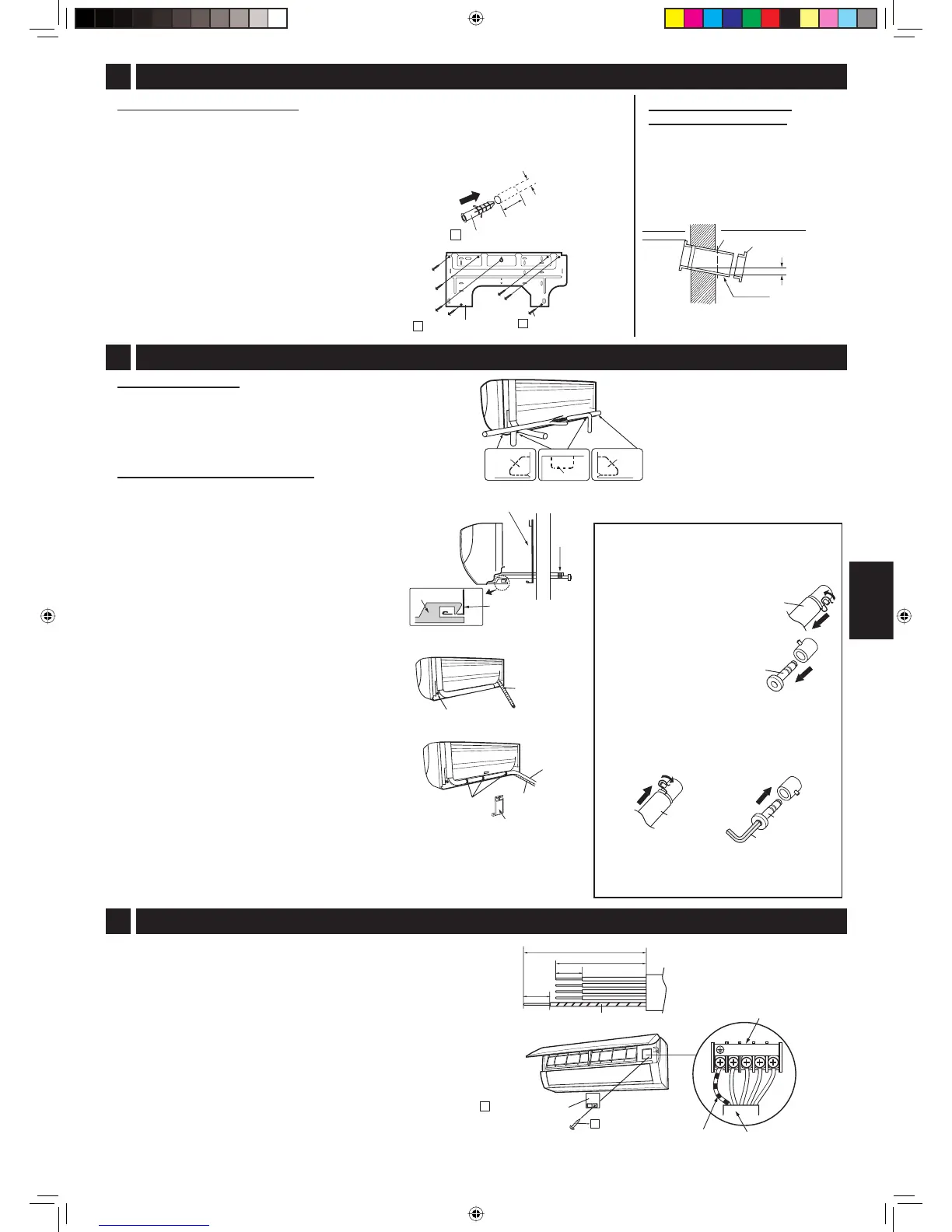

MOCOWANIE PŁYTY MONTAŻOWEJ I WYKONANIE OTWORU NA RURKI
Instalacja płyty montażowej
(1)
Postępując według opisu „WYMIARY INSTALACYJNE JEDNOSTKI WEWNĘTRZNEJ”,
zaznaczyć miejsca otworów na kołki i rurki.
• Zalecane punkty przykręcania zaznaczone są kółkami. (7 punktów)
• Płytę montażową należy ustawić poziomo.
(2) Wywiercić otwory o średnicy 5,5 mm
i głębokości 30 mm, a następnie
wprowadzić w nie kołki.
(3) Płytę montażową przymocować do
ściany długimi wkrętami i sprawdzić
solidność instalacji.
2
INSTALACJA JEDNOSTKI WEWNĘTRZNEJ
Prowadzenie rurek
Zależnie od sposobu prowadzenia rurek (1, 2, 4 i 5)
wyciąć odpowiedni
fragment, nie pozostawiając
ostrych krawędzi.
(Wycinek zachować na wypadek późniejszej zmiany
lokalizacji.)
3
PODŁĄCZANIE KABLA ELEKTRYCZNEGO DO JEDNOSTKI WEWNĘTRZNEJ
1
PŁYTA MONTAŻOWA
3 DŁUGI WKRĘT
urządzenie
wewnętrzne
urządzenie zewnętrzne
Wyciąć piłą.
Kapturek
5 mm
Mankiet
(Pochylone na
zewnątrz
)
Płyta
Wyciąć wzdłuż
zarysu.
Płyta
Płyta
Zaczepić
PŁYTA MONTAŻOWA
Przewód uziemiający
Wspornik rurek
Zmiana strony podłączania rurki odprowadzającej kondensat
1
2
3
4
5
30
mm
5,5
mm
2 KOŁEK
Rurka
odprowadzająca
Rurki
Taśma
04_A3AYAP9_2NR.indb PL-204_A3AYAP9_2NR.indb PL-2 2012-01-12 20:45:362012-01-12 20:45:36
