RO-2
ROMÂNĂ

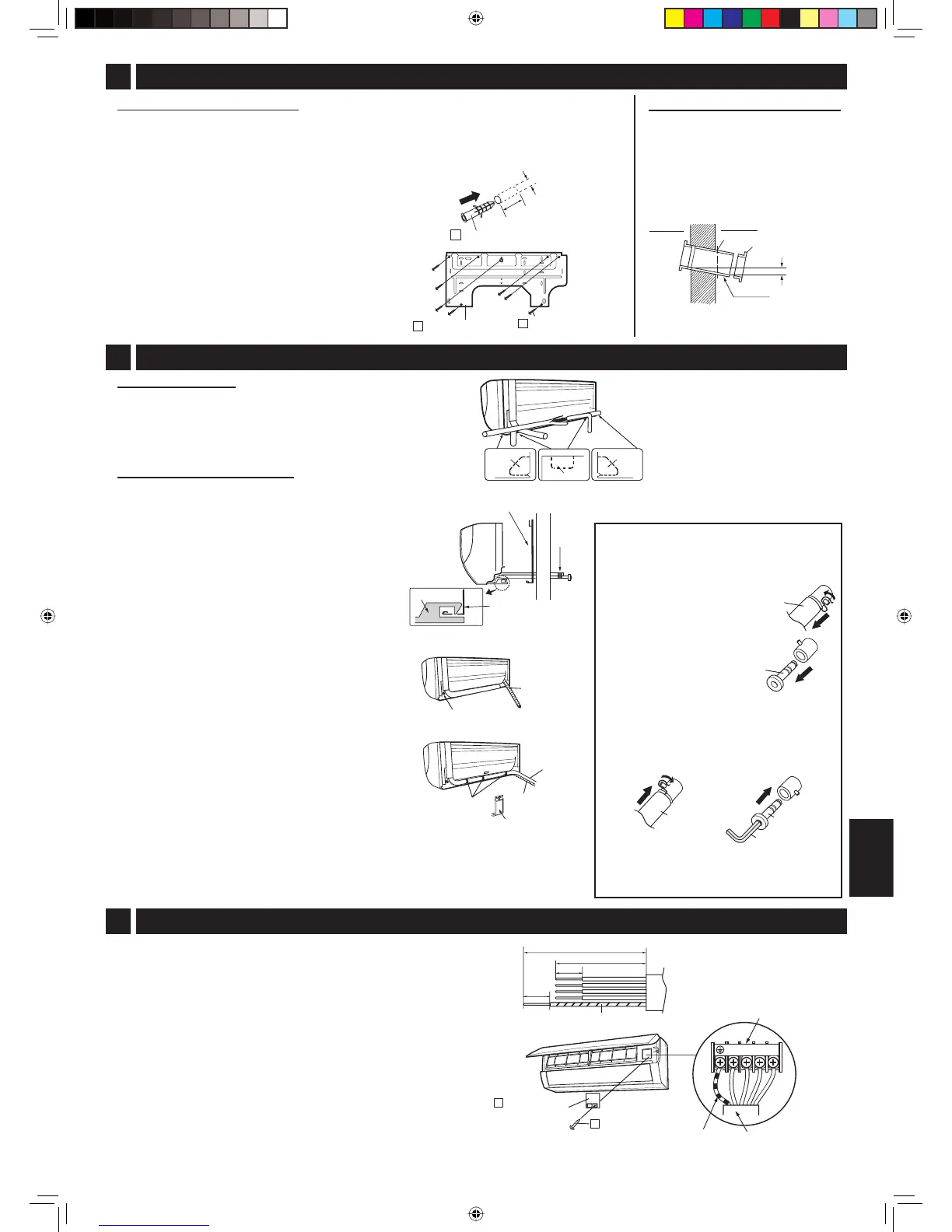

Instalarea plăcii de montare
(1) Marcaţi punctele pentru orifi ciile de fi xare şi pentru orifi ciul pentru tuburi, făcând refe-
rinţă la „DIMENSIUNILE DE INSTALARE ALE UNITĂŢII DE INTERIOR”.
• Orifi ciile de fi xare recomandate sunt marcate cu un cerc. (7 puncte)
• Asiguraţi-vă că placa de montare este în poziţie orizontală.
(2) Faceţi găuri cu diametru de 5,5 mm,
adâncime de 30 mm şi fi xaţi diblul de
perete.
(3) Prindeţi bine placa de montare pe
perete cu şuruburile lungi şi verifi caţi
rigiditatea ei.
(1)
Scoateţi panoul anterior. Consultaţi „DESPRIN-
DEREA PANOULUI ANTERIOR (Pagina 4).”
(2) Desprindeţi şi scoateţi
furtunul de drenaj.
(3)
Scoateţi capacul de drenaj.
(4) Reconectaţi furtunul de drenaj şi capacul
de drenaj.
•
Introduceţi complet furtunul de drenaj, până
când acesta se fi xează pe proeminenţă.
• Introduceţi o cheie hexagonală în capacul
tubului de drenaj şi apăsaţi până la capăt.
Atenţie:
După înlocuire, asiguraţi-vă că tubul şi capa-
cul de drenaj sunt bine fi xate.
N
24
5
Montarea unităţii interioare
Montarea tuburilor în partea dreaptă
(1) Treceţi tuburile şi tubul de drenaj prin orifi ciul
pentru tuburi.
(2) Agăţaţi unitatea pe placa de montare.
(3) Trageţi cablul de conectare în unitatea de inte-
rior.
(4) Împingeţi unitatea şi prindeţi cârligele inferioare
de suportul plăcii de montare.
(5) Trageţi de partea de jos, pentru a verifi ca dacă
unitatea este bine fi xată.
Montarea tuburilor în partea stângă
(1) Inversaţi poziţiile tubului de drenaj şi capacului.
Pentru detalii, citiţi „Schimbarea tubului de
drenaj”.
(2) Conectaţi tuburile şi cablul de conectare.
(3)
Strângeţi tuburile şi cablul de conectare cu bandă.
(4) Aranjaţi-le în spatele unităţii şi ataşaţi suportul
pentru tuburi.
(5) Treceţi tuburile, cablul de alimentare şi tubul
de drenaj prin orifi ciul pentru tuburi.
(6) Agăţaţi unitatea pe placa de montare.
(7) Împingeţi unitatea şi prindeţi cârligele inferioare
de suportul plăcii de montare.
(8) Trageţi de partea de jos, pentru a verifi ca dacă
unitatea este bine fi xată.
Observaţii:
• Îndoiţi tuburile cu atenţie pentru a nu le deteriora.
• Aşezaţi tubul de drenaj sub celelalte tuburi.
Utilizaţi un cablu din cupru. (Secţiunea transversală de cel puţin 2,0 mm
2
)
Utilizaţi un cablu cu o izolaţie nu mai subţire decât cea a cablului
fl exibil izolat, de policloroprenă (Cod 60245 IEC 57).
(1) Pregătiţi capătul cablului de conectare al unităţii interioare.
(2) Deschideţi panoul anterior.
(3) Conectaţi cablul.
(4)
Fixaţi cablul împreună cu capacul pentru cabluri şi cu şurubul scurt.
(5) Închideţi panoul anterior.
ATENŢIONĂRI:
• Atenţie! Nu confundaţi bornele. Conectarea greşită poate defec-
ta circuitele electrice.
• Conectaţi cablul astfel încât acesta să se potrivească cu marca-
jele de pe panoul de conexiuni al unităţii de interior şi cu cele de
pe panoul de conexiuni al unităţii de exterior.
Tub de drenaj
PLACĂ DE MONTARE
Bandă
Perete
7 ŞURUB SCURT
8 CAPACUL
CABLURILOR
Conectarea cablului
Cablu
împământare
Panou de conexiuni
Capac drenaj
Tub de drenaj
Cheie hexagonală
Capac drenaj
Tub de drenaj
Capac drenaj
8 mm
8 mm
40 mm
50 mm
Crearea orifi ciului pentru tuburi
(1) Utilizând o bormaşină sau un
ferăstrău pentru găuri, faceţi
un orifi ciu de 70 mm în diame-
tru cu o înclinaţie de 5 mm în
afară.
(2) Fixaţi manşonul şi capacele.
1
PLASAREA PLĂCII DE MONTARE ŞI PRODUCEREA ORIFICIILOR PENTRU TUBURI
2
INSTALAREA UNITĂŢII INTERIOARE
Direcţiile tuburilor
Pentru direcţiile 1, 2, 4 şi 5, decupaţi zona specifi că
fără a lăsa margini ascuţite.
(Păstraţi bucata decupată pentru o posibilă utilizare
viitoare.)
3
CONECTAREA CABLULUI LA UNITATEA INTERIOARĂ
1
PLACĂ DE MONTARE
3 ŞURUB LUNG
În interior
În exterior
Tăiaţi cu un ferăstrău.
Capac
5 mm
Manşon
(Înclinat spre
exterior
)
Placă
Decupaţi zona de-a
lungul tăieturii.
Placă
Placă
Cârlig
PLACĂ
DE MONTARE
Cablu împământare
Suport tuburi
Schimbarea tubului de drenaj
1
2
3
4
5
30
mm
5,5
mm
2 DIBLU DE PERETE
Tub de drenaj
Tuburi
Bandă
04_A3AYAP9_2NR.indb RO-204_A3AYAP9_2NR.indb RO-2 2012-01-12 20:45:512012-01-12 20:45:51
