SICK MultiTask RAY10 User Manual

8 过程数据结构
RAY10-xxxxxxA00
IO-Link V1.1
流程数据 2 字节
字节 0：位 15... 8
字节 1：位 7... 0
位 0/数据类型 Q
L1
/ Boolean
位 1/数据类型 Q
L2
/ Boolean
位 2 ... 15/描述/数据类型 [empty]
9 故障排除
故障排除表格中罗列了传感器无法执行某项功能时应采取的各项措施。
表格 100: 故障排除
LED / 故障界面 原因 措施
虽然光束已对准反射器且光路
中没有任何物体，但黄色 LED
未亮起
无电压或电压低于极限值 检查电源，检查整体电气连
接（导线和插头连接）
电压中断 确保电源稳定无中断
传感器损坏 如果电源正常，则更换传感
器
绿色 LED 闪烁 IO-Link 通信 -
开关量输出的表现不符合表
表格 95
IO-Link 通信 无
配置变化 配置调整
短路 检查电气连接

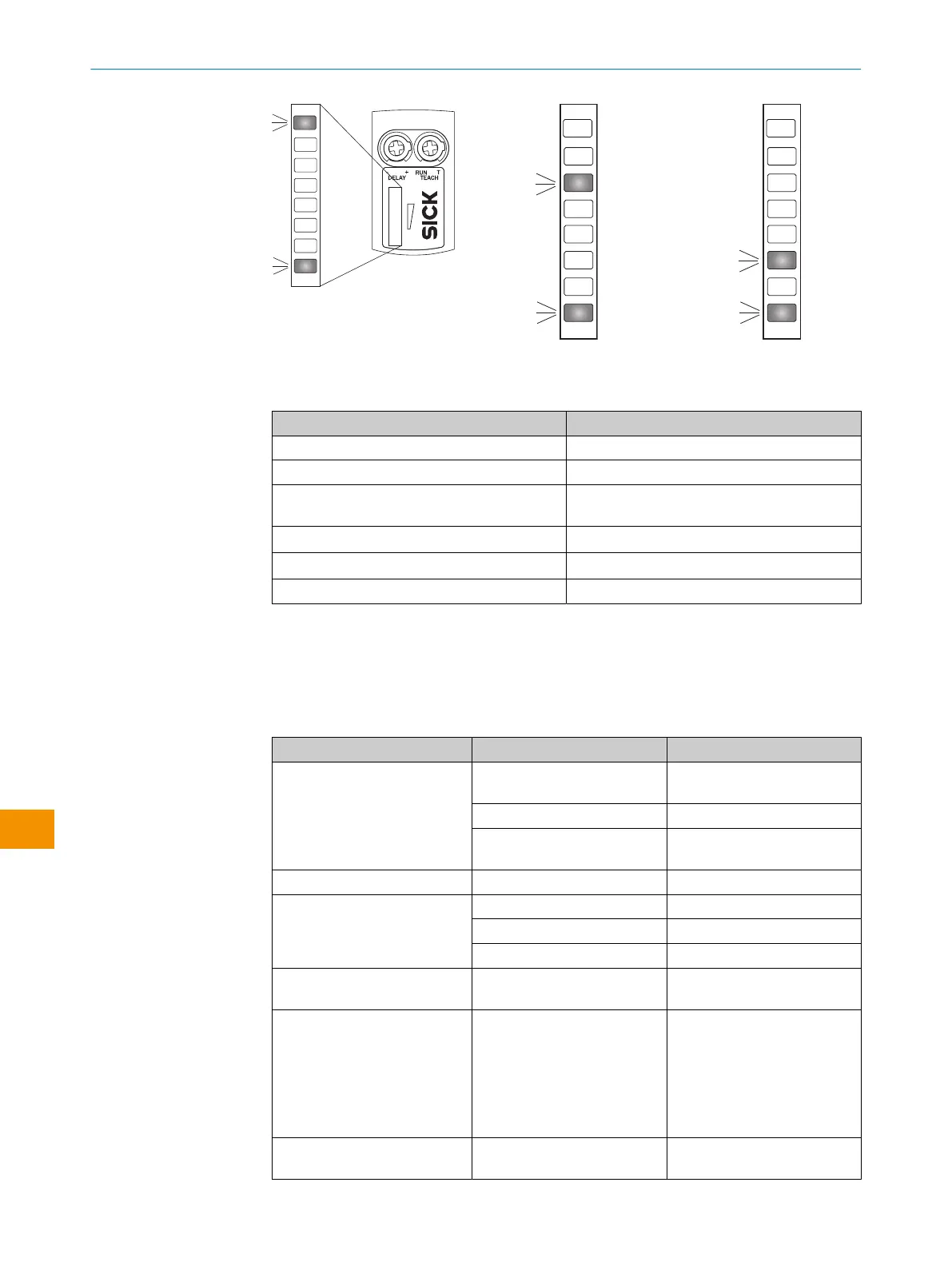

各个蓝色 LED 指示灯的位置
非常贴近
前屏幕和/或反射片髒污 光學表面的清潔（感測器和
反射片）
黄色 LED 闪烁 传感器和反射器之间的距离
过大 / 光束未完全对准反射
器 / 反射器不适用/前屏幕
和/或反射片髒污
检查运行条件： 光束（光
斑）完全对准反射器 / 清洁
光学表面（传感器和反射
器） / 反射器不适用于所选
应用（我们建议仅使用 SICK
反射器） / 检查开关距离，
必要时调整
探测物体时信号中断 物体表面的去极化特性（例
如：薄膜），折射
降低灵敏度或更改传感器位
置
8 过程数据结构
162
操 作 指 南 | RAY10 8022198.1BXN / 2021-05-26 | SICK
如有更改，恕不另行通知
zh
