FRANÇAIS
56 610.40 075.21 Siemens AG

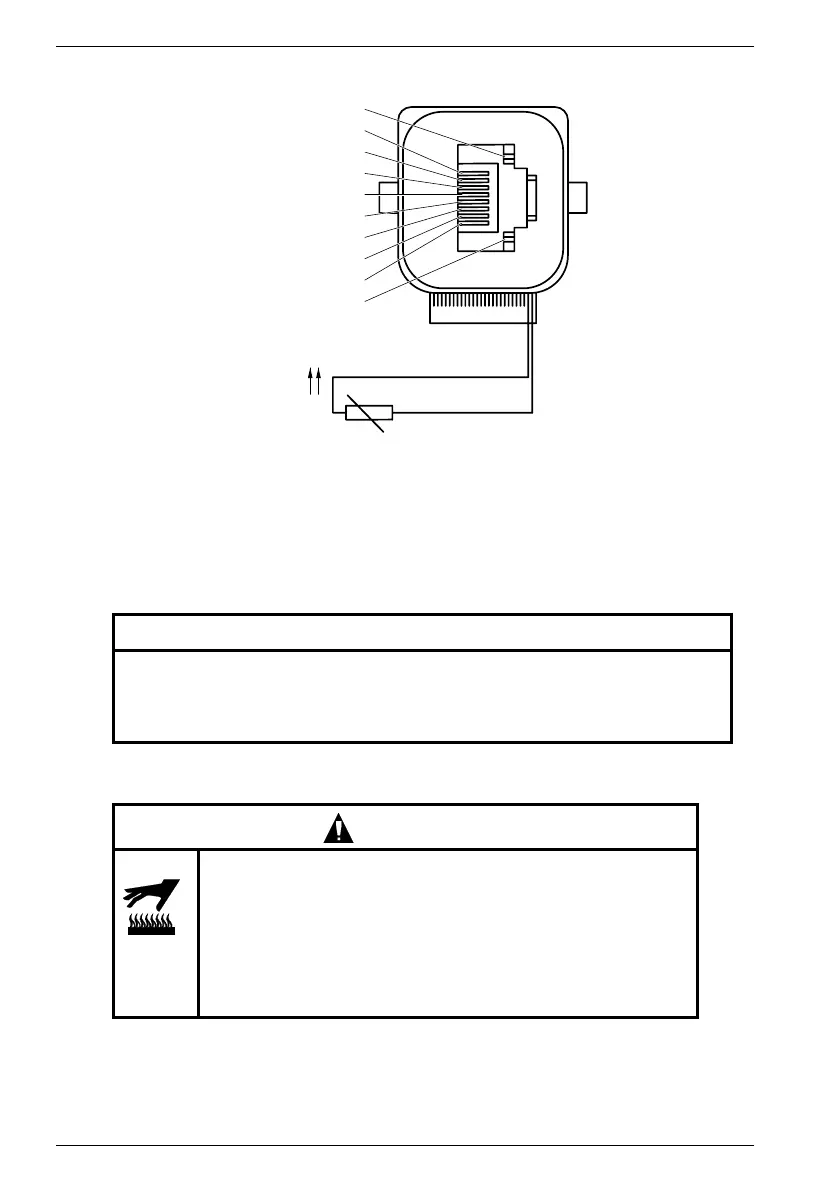

Fig. 8 Brochage DRIVE-CLiQ
Sens de départ de câble†:
Le module de capteurs est monté à la place du connecteur de signal du moteur. Il peut être
orienté d’environ 270° ou 180°. La plage de rotation est représentée dans les illustrations ci-
dessous. Le couple de torsion caractéristique s’élève à 4...8 Nm. Tourner le module de
capteurs exclusivement manuellement ; l’utilisation d’un serre-tube, d’un marteau ou
autre outil similaire n’est pas autorisée.
6 Mise en service
ATTENTION
Une modification non conforme du sens de départ de câble peut entraîner des
dommages sur les lignes de raccordement. Ne pas dépasser la plage de
torsion autorisée ! L’angle de torsion du module de capteurs ne peut faire
l’objet que d’un maximum de dix modifications au sein de la plage de torsion !
ATTENTION
Menace thermique due aux surfaces chaudes !
La température à la surface des moteurs peut atteindre plus de
100 °C. Ne pas toucher les surfaces chaudes !
Au besoin, prendre des mesures de protection contre le
toucher !
Les éléments sensibles à la température (câbles électriques,
composants électroniques) ne peuvent pas toucher les surfaces
chaudes.
SLQ,QSXW
(QFRGHU
'5,9(&/L4,QWHUIDFH
5
5
:+
%1
-
.7<
5-B5;1
09
5-B;53
5-B7;1
5-B7;3
39
