ITALIANO
92 610.40 075.21 Siemens AG

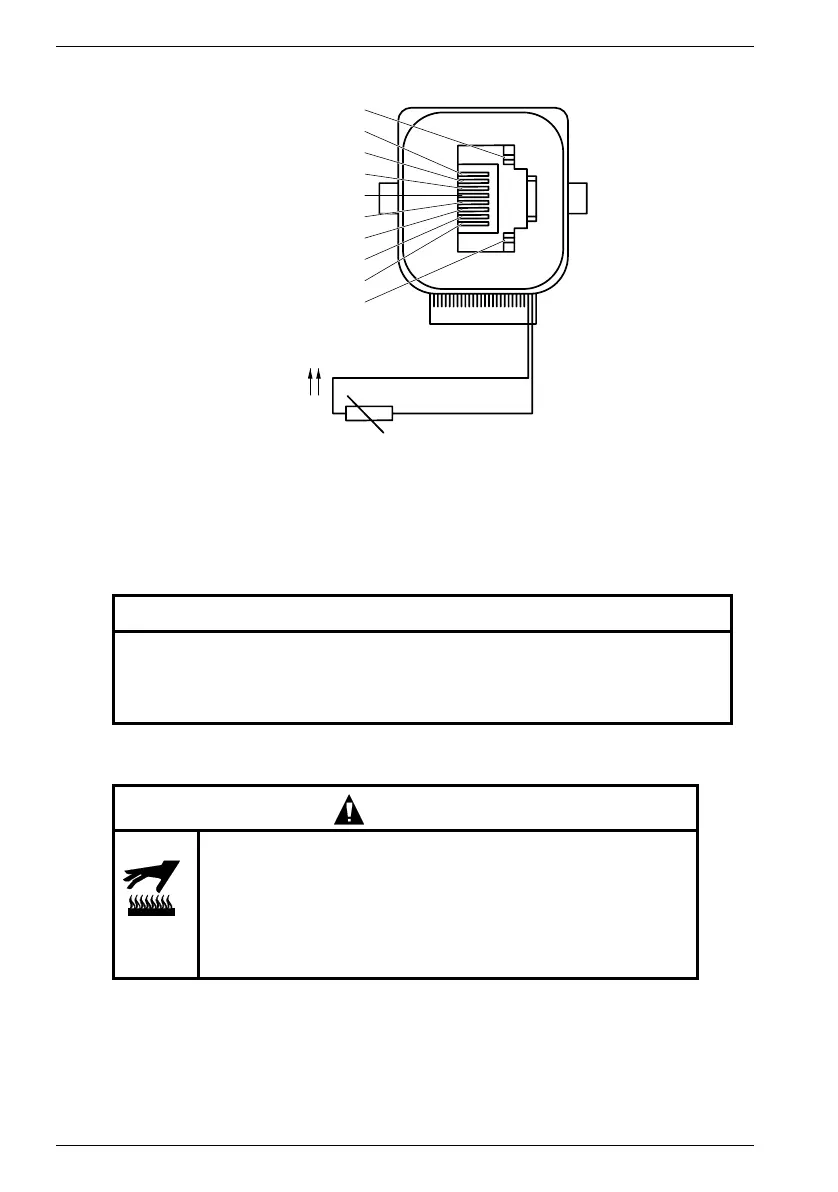

Fig. 8 Pin dei DRIVE-CLiQ
Direzione di uscita del cavo:
Il modulo è montato sul motore al posto della spina di segnale. Può essere ruotato di circa
270° o 180°. Il campo di rotazione è rappresentata nelle figure seguenti. Il momento torcente
tipico è di 4...8 Nm. Torcere il modulo solo a mano, non è consentito l’impiego di pinze
per tubi, martelli e attrezzi simili.
6 Messa in funzione
CAUTELA
Una modifica impropria della direzione di uscita del cavo provoca danni alle
linee di collegamento. Non superare il campo di torsione massimo consentito!
È consentito apportare massimo dieci modifiche all’angolo di torsione del
modulo all’interno del campo di torsione!
CAUTELA
Pericolo termico causato dalle superfici incandescenti!
La temperatura superficiale dei motori può superare i 100 °C.
Non toccare le superfici incandescenti!
Se necessario, apportare la protezione dal contatto elettrico!
Gli elementi costruttivi termosensibili (cavi elettrici, elementi
costruttivi elettronici) non possono venire a contatto con
superfici incandescenti.
SLQ,QSXW
(QFRGHU
'5,9(&/L4,QWHUIDFH
5
5
:+
%1
-
.7<

5-B5;1


09


5-B;53
5-B7;1
5-B7;3
39
