HCD-C700/C900

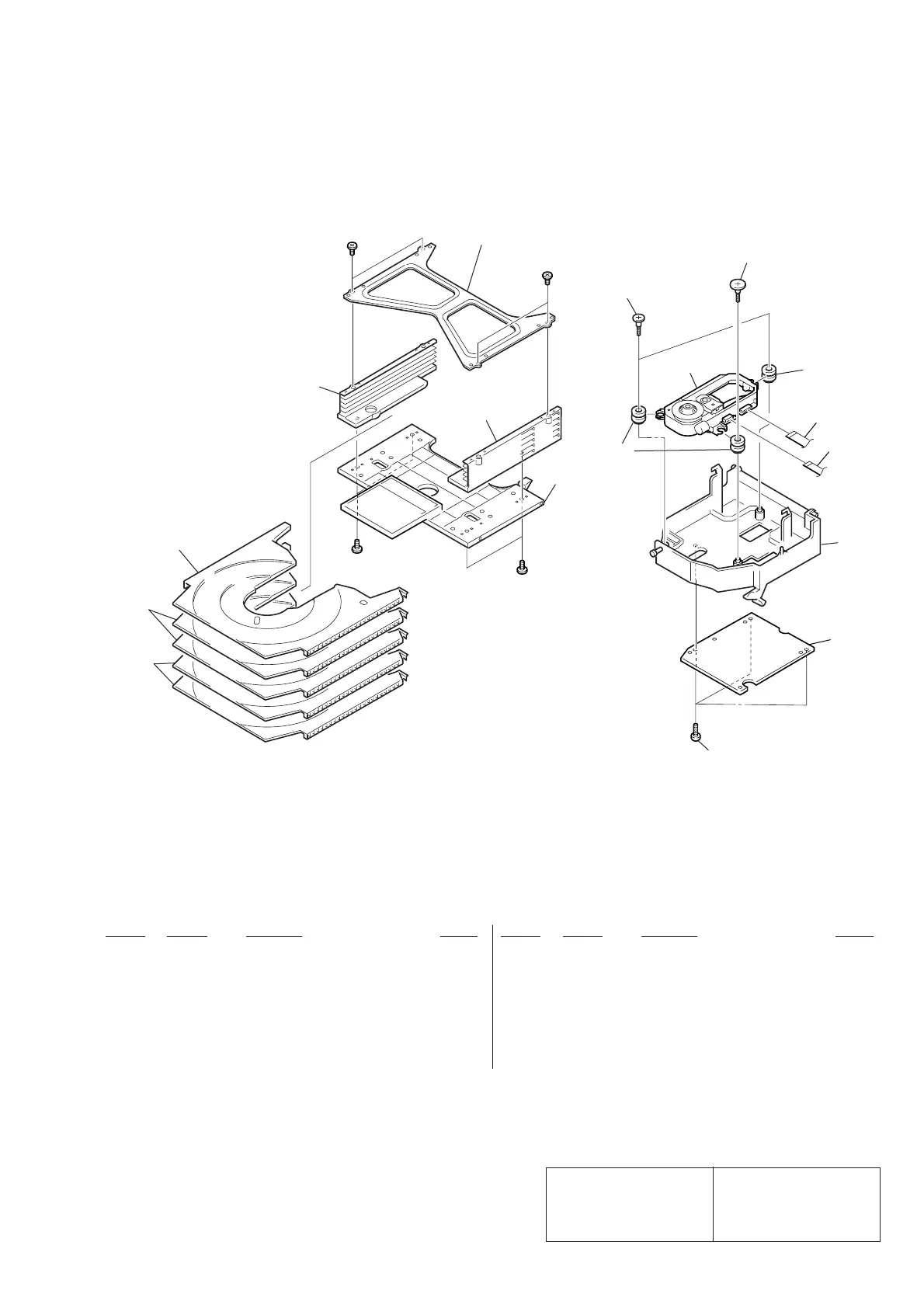

6-7. STOCKER (240) OVERALL, OPTICAL PICK-UP SECTION (CDM53K-DVBU7)
551
#5
#5
#5
#5
556
553
560
560
560
558
557
559
552
563
562
561
not supplied
555
554
556
551 4-951-620-41 SCREW (2.6), +BVTP
552 A-4726-883-A RF-240 BOARD, COMPLETE
553 X-4953-742-1 HOLDER (240) ASSY
554 1-823-085-11 CABLE, FLEXIBLE FLAT (9 CORE)
555 1-823-072-11 CABLE, FLEXIBLE FLAT 26P
556 3-053-847-11 INSULATOR
557 4-236-450-01 SCREW (L), STEP
0558 8-820-144-06 OPTICAL PICK-UP KHM-240AAA
559 4-236-579-01 SCREW (S), STEP
560 4-234-047-01 TRAY (240)
561 4-221-504-01 BASE (STOCKER), FITTING
562 4-211-211-01 STOCKER (R)
563 4-211-210-01 STOCKER (L)
