2.2 Symboles employés dans le
texte
Le symbole suivant est inséré dans le texte pour
vous faciliter l'utilisation de la présente Notice :
Ce symbole renvoie au chapitre ou sous-cha‐
pitre indiqué, de la présente Notice d'emploi.

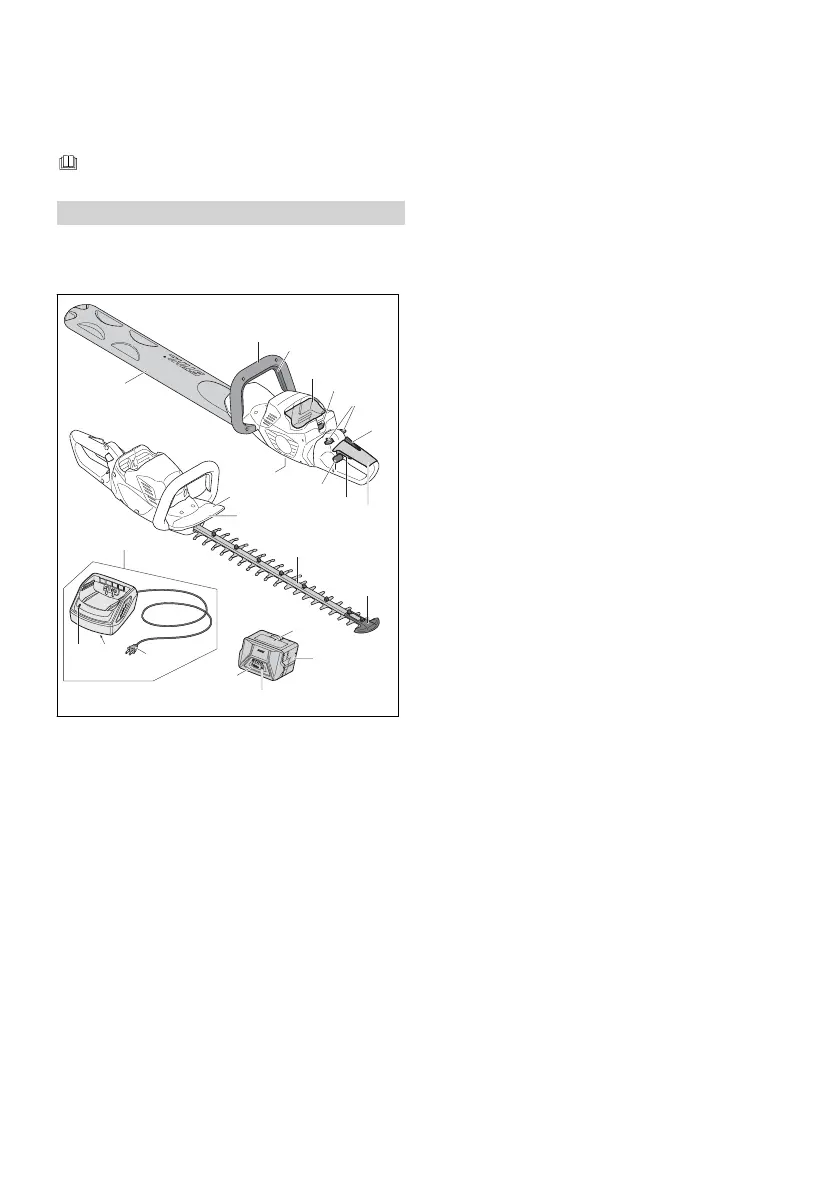

3 Principales pièces
3.1 Taille-haies, batterie et char‐
geur
1
9
#
#
#
7
8
3
6
2
4
5
11
15
16
12
14
13
19
21
20
18
10
17
0000099671_001
1 Poignée tubulaire
Poignée pour la main avant de l’opérateur.
2 Levier de commande
Active l’outil de coupe lorsqu’elle est enfon‐
cée en combinaison avec la gâchette.
3 Compartiment de la batterie
Accueille la batterie.
4 Levier de verrouillage
Bloque la batterie dans son logement.
5 Bouton de blocage de la gâchette
Empêche l'activation de la gâchette tant qu'il
n'est pas enfoncé.
6 Levier Ergo
Maintient le verrouillage de l'interrupteur à
gâchette en position déverrouillée.
7 Poignée de commande
Poignée pour la main arrière de l’opérateur.
8 Gâchette
Active l’outil de coupe lorsqu’elle est enfon‐
cée en combinaison avec le levier de com‐
mande.
9 Levier de blocage
Levier pour la rotation de la poignée arrière.
10 Bouchon à visser
Ferme hermétiquement l’ouverture de rem‐
plissage pour la graisse au niveau de la boîte
de transmission.
11 Protège-main
Aide à protéger la main avant de l’opérateur
contre les branches et autres matériaux qui
dépassent et le contact avec les ´lames de
coupe.
12 Lames de coupe
Lames en acier pour la coupe des haies, des
arbustes et des buissons.
13 Protection de pointe
Aide à protéger la pointe des lames de coupe
contre le contact avec des objets solides.
14 Chargeur
Charge la batterie.
15 Chargeur DEL
Indique l’état opérationnel du chargeur.
16 Connecteur
Permet de brancher le cordon d'alimentation
à une prise de courant.
17 Câble d'alimentation électrique
Alimente le chargeur en électricité lorsqu’il est
branché dans une prise électrique.
18 DEL sur la batterie
Indiquent l’état de charge de la batterie et
signalent des messages d’erreur concernant
d’éventuels dysfonctionnements au niveau de
la batterie ou de l’outil électrique.
19 Bouton poussoir
Active les DEL de la batterie.
20 Batterie
Fournit l’énergie électrique au moteur.
21 Fourreau à lame
Couvre les lames de coupe lorsque le taille-
haie n'est pas utilisé.
# Plaque signalétique
Comporte des caractéristiques électriques
ainsi que le numéro de série du produit.
3 Principales pièces français
0458-019-8201-A 29
