► Serrez les vis à fleur dans un montant de cloi‐
son. Si aucun montant de cloison n’est dispo‐
nible, utilisez des éléments d’ancrage mural à
visser appropriés ou d’autres dispositifs de
fixation similaires.
► Alignez le chargeur comme illustré ci-dessus.
Montez-le sur un mur ayant les dimensions
suivantes :
–
a = minimum 18 in. (450 mm)
–
b = minimum 3,9 in. (100 mm)
–
c (pour AL 101) = 3,0 in. (75 mm)
–
c (pour AL 301) = 3,9 in. (100 mm)
–
c (pour AL 500) = 4,7 in. (120 mm)
–
d = 0,2 in. (4,5 mm)
–
e = 0,4 in. (9 mm)
–
f = 0,1 in. (2,5 mm)

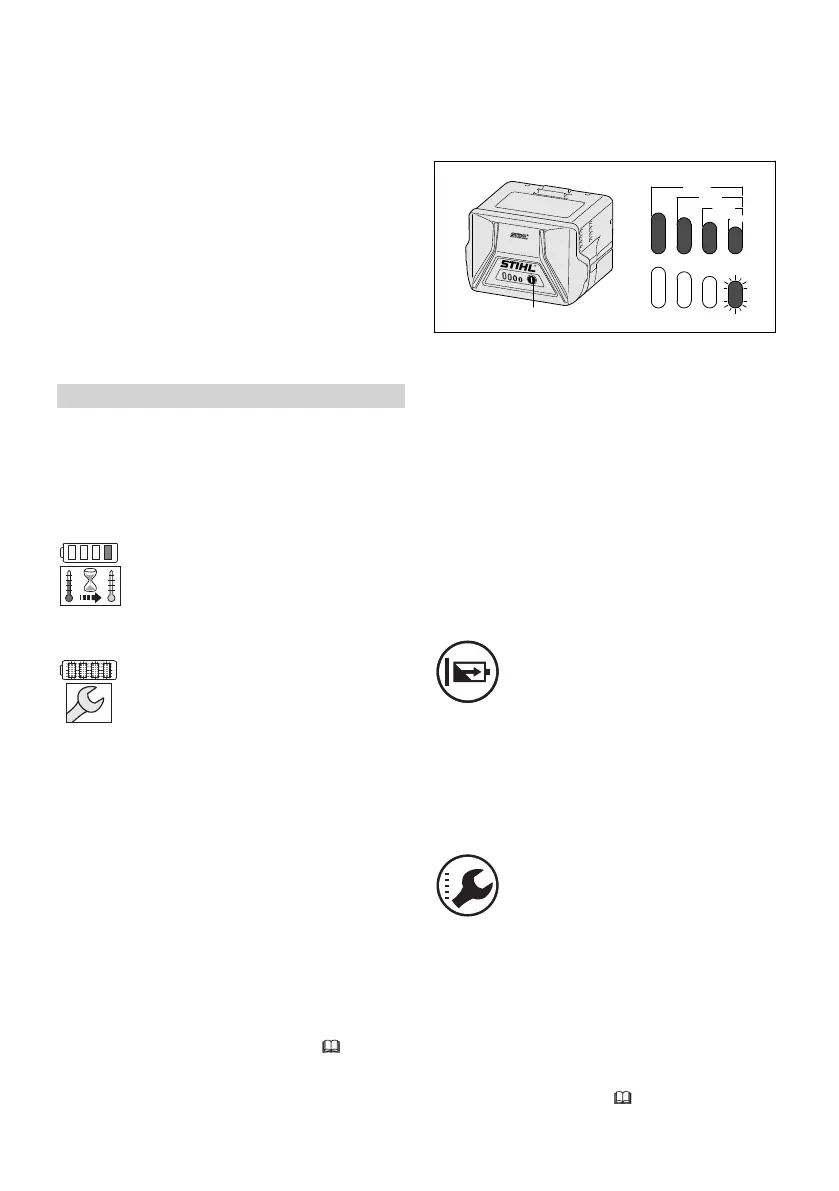

12 Diagnostic à l'aide des DEL
12.1 DEL sur la batterie
12.1.1 État de la batterie
L’état de la batterie est indiqué par quatre DEL.
Ces DEL peuvent être allumées ou clignoter en
vert ou en rouge.
Si une DEL qui reste continuellement
allumée en rouge : la batterie est
trop chaude ou trop froide. Laissez la
batterie se réchauffer ou refroidir
progressivement à une température
ambiante d’environ 50 °F à 68 °F
(10 °C à 20 °C).
Si toutes les 4 DEL clignotent en
rouge : la batterie est défaillante et
doit être remplacée. N’essayez pas
de charger, d’utiliser ou d’entreposer
la batterie.
12.1.2 État du taille-haies
Lorsque la batterie est insérée dans le taille-
haies, les mêmes DEL sur la batterie indiqueront
l’état du taille-haies.
Si trois DEL restent continuellement allumées en
rouge : le taille-haies est trop chaud. Laissez
refroidir le moteur.
Si les trois DEL clignotent lorsque vous action‐
nez le levier de commutation et la gâchette : le
taille-haies présente un dysfonctionnement élec‐
trique. N’utilisez pas le taille-haies. Faites-la véri‐
fier par un distributeur agréé STIHL avant de
l’utiliser ou de l’entreposer.
Pour les informations de dépannage,
23.1.
12.1.3 État de charge
Les DEL sur la batterie indiquent également
l’état de charge de cette dernière.
Pour déterminer l’état de charge de la batterie :
1
0000-GXX-0629-A0
20-40%
40-60%
60-80%
80-100%
0-20%
► Appuyez sur le bouton (1) sur la batterie.
Les DEL sur la batterie s’allumeront ou cligno‐
teront en vert pendant 5 secondes environ et
indiqueront ainsi l’état de charge (voir l’illustra‐
tion).
Par exemple :
Si quatre DEL vertes s’allument en continu :
pleine charge.
Si une DEL verte clignote : il reste moins de
20 % de charge.
12.2 DEL sur le chargeur
Une DEL indique l’état du chargeur. La DEL peut
être allumée en vert ou clignoter en rouge.
Si la DEL reste continuellement allu‐
mée en vert : la batterie est en cours
de charge.
ou
La batterie est trop chaude ou trop
froide pour être chargée. Pour le
savoir, vérifiez les DEL sur la batterie.
Si un voyant rouge est allumé, laissez
la batterie se réchauffer ou refroidir
progressivement à une température
ambiante d’environ 50 °F à 68 °F
(10 °C à 20 °C).
Si la DEL clignote en rouge : il n’y a
pas de contact électrique entre la bat‐
terie et le chargeur. Retirez et réinsé‐
rez la batterie.
ou
La batterie est défaillante et doit être
remplacée. Vérifiez les DEL sur la bat‐
terie. N’utilisez et ne chargez pas une
batterie si ses DEL indiquent un dys‐
fonctionnement.
ou
Le chargeur est défaillant. Faites-le
vérifier par un distributeur agréé STIHL
avant de l’utiliser.
Pour plus d’informations, 23.2.
français 12 Diagnostic à l'aide des DEL
44 0458-019-8201-A
