Stihl KombiSystem HT-KM User Manual

HT-KM
español / EE.UU
46

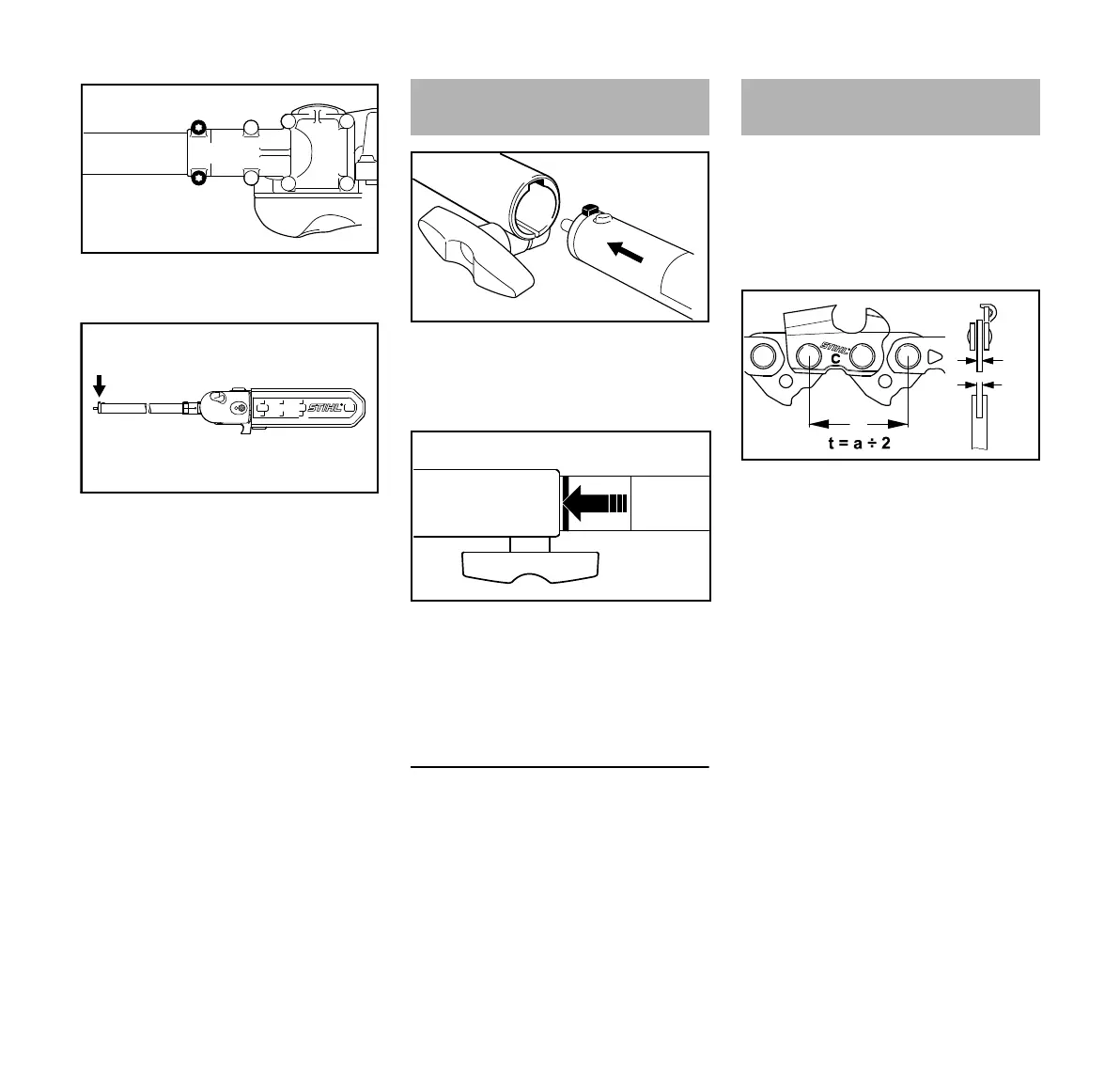

N Inserte los tornillos de fijación (3)
hasta el tope.
N Alinee la caja de engranajes (1) de
modo que la tapa de la rueda
dentada de la cadena esté en
posición vertical y la orejeta del
extremo del tubo de mando quede
orientada hacia arriba.
N Apriete los tornillos de fijación (3) en
el orden siguiente:
– apriete el tornillo izquierdo
moderadamente
– apriete el tornillo derecho
moderadamente
– apriete el tornillo izquierdo
firmemente
– apriete el tornillo derecho
firmemente
N Empuje la orejeta (1) del tubo de
mando en la ranura (2) en el
manguito de acoplamiento hasta
que haga tope.
Cuando la instalación es correcta, la
raya roja (3) (punta de la flecha) debe
estar a ras con el extremo del manguito
de acoplamiento.
N Apriete la perilla (4) firmemente.
Retiro del accesorio KombiTool
N Invierta la secuencia anterior para
retirar el tubo de mando.
Un accesorio de corte consta de la
cadena de aserrado, la espada y el
piñón.
El accesorio de corte estándar ha sido
diseñado para usarse específicamente
con el podador de varilla.
– El paso (t) de la cadena de
aserrado (1), el piñón impulsor y el
piñón de la espada Rollomatic
deben corresponder entre sí.
– El grueso del eslabón impulsor (2)
de la cadena de aserrado (1) debe
corresponder con el ancho de la
ranura de la espada (3).
El uso de componentes no apareados
puede resultar en daños permanentes
del accesorio de corte dentro de poco
tiempo de uso.
402BA024 KN
3
3
1
402BA035 KN
1
Instalación del KombiTool
1
002BA326 KN
2
3
002BA327 KN
4
Accesorio de corte
001BA248 KN
1
2
3
a
