0458-795-8621-B
67
español / EE.UU

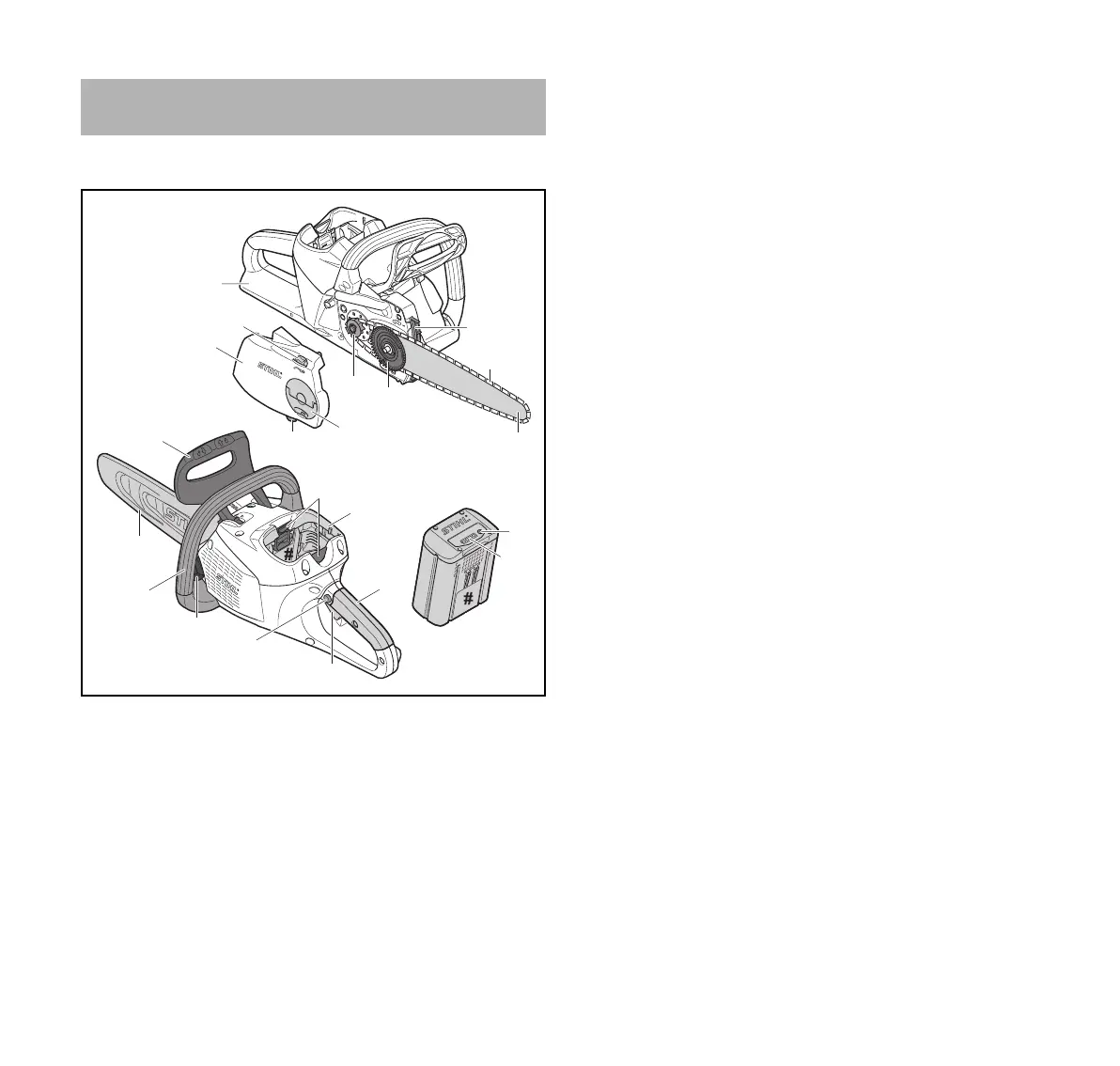

3 Componentes importantes
3.1 Motosierra y batería
1 Protector trasero de la mano
Ayuda a proteger la mano derecha del operador en caso
de que se rompa la cadena o se salga la espada.
2 Piñón de la cadena
Impulsa la cadena de aserrado.
3 Engranaje del tensor
Desplaza la espada y tensa o afloja la cadena de
aserrado.
4 Púa de tope
Ayuda a sostener la sierra fija contra la pieza de madera
durante el corte.
5 Cadena de aserrado
Herramienta de corte dentada formada por cortadores,
amarras y eslabones impulsores.
6Espada
Sirve de soporte y de guía de la cadena de aserrado.
7 Cubierta del piñón de la cadena
Cubre el piñón de la cadena.
8 Rueda de ajuste
Permite el ajuste preciso de la tensión de la cadena de
aserrado.
9 Gancho retenedor de la cadena
Ayuda a contener la cadena de aserrado y reducir el
riesgo de contacto con el operador en caso de que la
cadena se rompa y se salga de la espada.
10 Tuerca mariposa
Ajusta la cubierta del piñón de la cadena a la motosierra.
11 Protector delantero de la mano
Ayuda a proteger la mano izquierda del operador de las
ramas prominentes y del contacto con la cadena de
aserrado. Funciona como la palanca activadora del freno
de la cadena.
12 Palancas de bloqueo
Fijan la batería en su compartimiento.
13 Compartimiento de la batería
Sostiene la batería.
14 Mango trasero
Mango para la mano derecha del operador.
15 Funda de la cadena
Cubre la espada y la cadena de aserrado para reducir el
riesgo de lesiones causadas por el contacto accidental
durante el transporte o el almacenamiento.
16 Mango delantero
Mango para la mano izquierda del operador.
3 Componentes importantes
1
11
3
2
4
6
5
7
10
8
20
21
22
14
13
9
18
19
12
15
16
17
0000-GXX-3094-A1
