RE 108, RE 118, RE 128 PLUS
deutsch
9
verstellbare Flachstrahldüse hat
eine Verdrehsicherung, diese an
der Nut am Strahlrohr ausrichten
abbauen
N Verriegelung (4) drücken und
Düse (3) herausziehen
RE 108, RE 118
Hochdruckschlauch anbauen
N Hochdruckschlauch auf den
Anschlussstutzen (2) schieben
N Überwurfmutter (1) ansetzen, von
Hand aufdrehen und festziehen
Hochdruckschlauch abbauen
N Überwurfmutter (1) herunterdrehen
N Hochdruckschlauch vom
Anschlussstutzen (2) ziehen
RE 128 PLUS
Der Hochdruckschlauch ist bereits
angeschlossen.
Hochdruckschlauch abbauen
N Federstecker (1) herausziehen und
den Hochdruckschlauch (2) aus
dem Anschlussstutzen ziehen
Hochdruckschlauch anbauen
N Hochdruckschlauch (2) auf den
Anschlussstutzen der
Schlauchtrommel schieben
N Federstecker (1) in den
Anschlussstutzen stecken
Hochdruckschlauch an der Spritzpistole
anbauen
N Anschlussstutzen vom
Hochdruckschlauch (3) in die
Aufnahme der Spritzpistole (4)
schieben – bis er einrastet

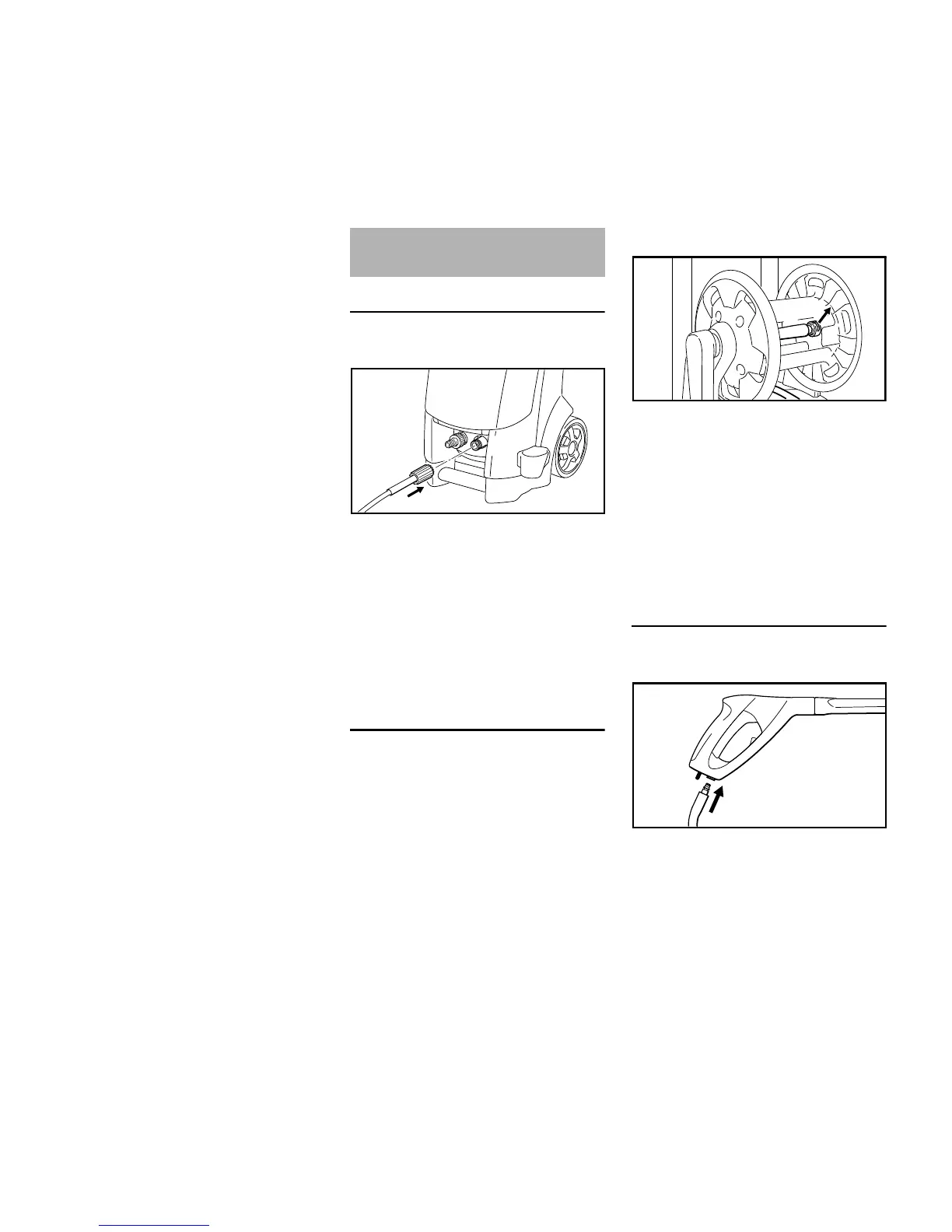

Hochdruckschlauch
anbauen, abbauen
2
650BA024 KN
1
1
2
650BA006 KN
650BA013 KN
4
5
3
