RE 108, RE 118, RE 128 PLUS
español
88
regulable tiene un seguro antigiro
que se ha de alinear respecto de la
ranura existente en el tubo de
proyección
Desmontar
N Presionar el elemento de
enclavamiento (4) y extraer la
tobera (3)

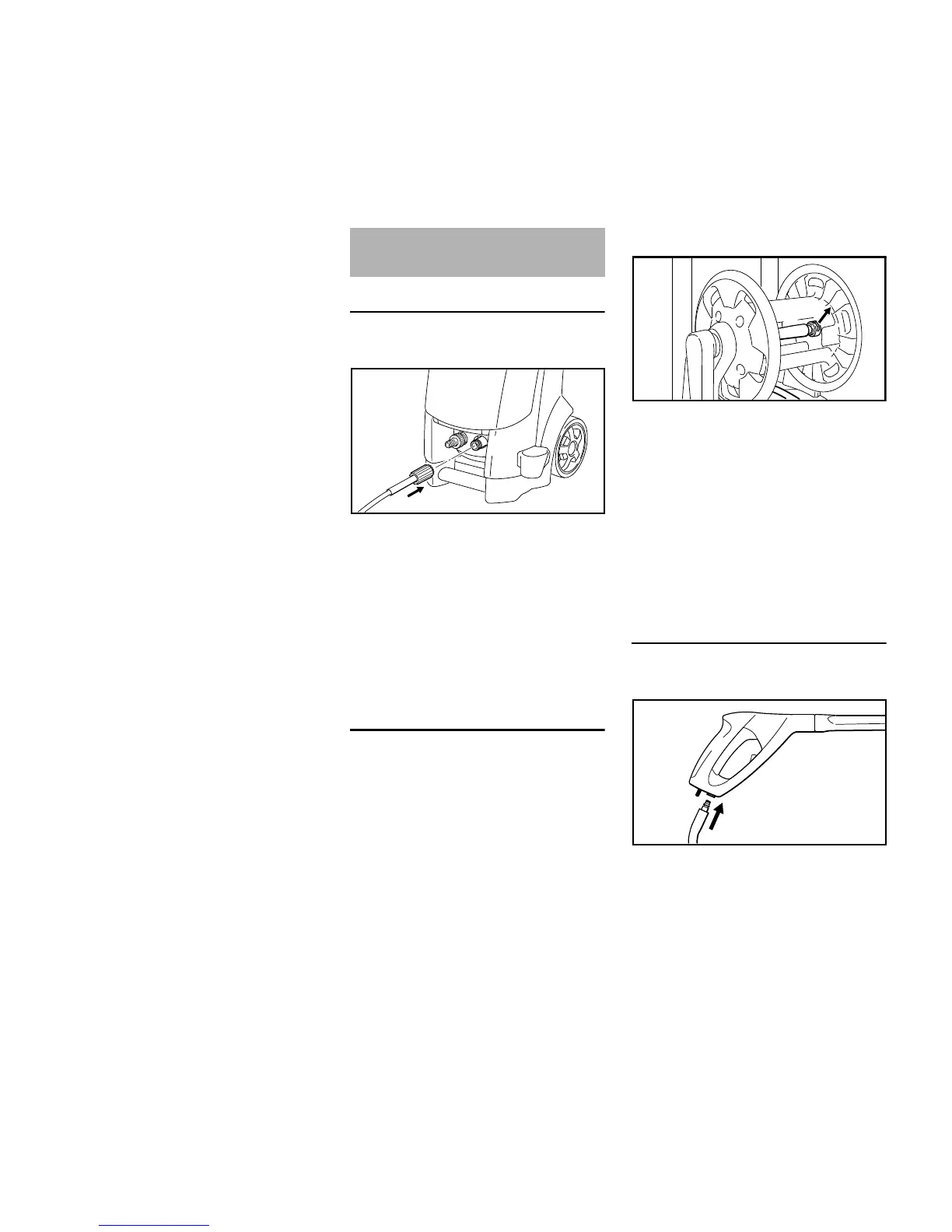

RE 108, RE 118
Montar la manguera de alta presión
N Calar la manguera de alta presión
en el racor de empalme (2)
N Aplicar la tuerca de racor (1),
enroscarla y apretarla a mano
Desmontar la manguera de alta presión
N Desenroscar la tuerca de racor (1)
N Extraer la manguera de alta presión
del racor de empalme (2)
RE 128 PLUS
La manguera de alta presión ya está
empalmada.
Desmontar la manguera de alta presión
N Extraer el pasador elástico (1) y
sacar la manguera de alta
presión (2) del racor de empalme
tirando de ella
Montar la manguera de alta presión
N Calar la manguera de alta
presión (2) en el racor de empalme
del tambor para dicha manguera
N Introducir el pasador elástico (1) en
el racor de empalme
Montar la manguera de alta presión
en la pistola de proyección
N Introducir el racor de empalme de la
manguera de alta presión (3) en el
alojamiento de la pistola de
proyección (4) – hasta que encastre
Montar, desmontar la
manguera de alta presión
2
650BA024 KN
1
1
2
650BA006 KN
650BA013 KN
4
5
3
