Avant toute
utilisation
Démarrage
Français
(
Canada
)
(35)
11

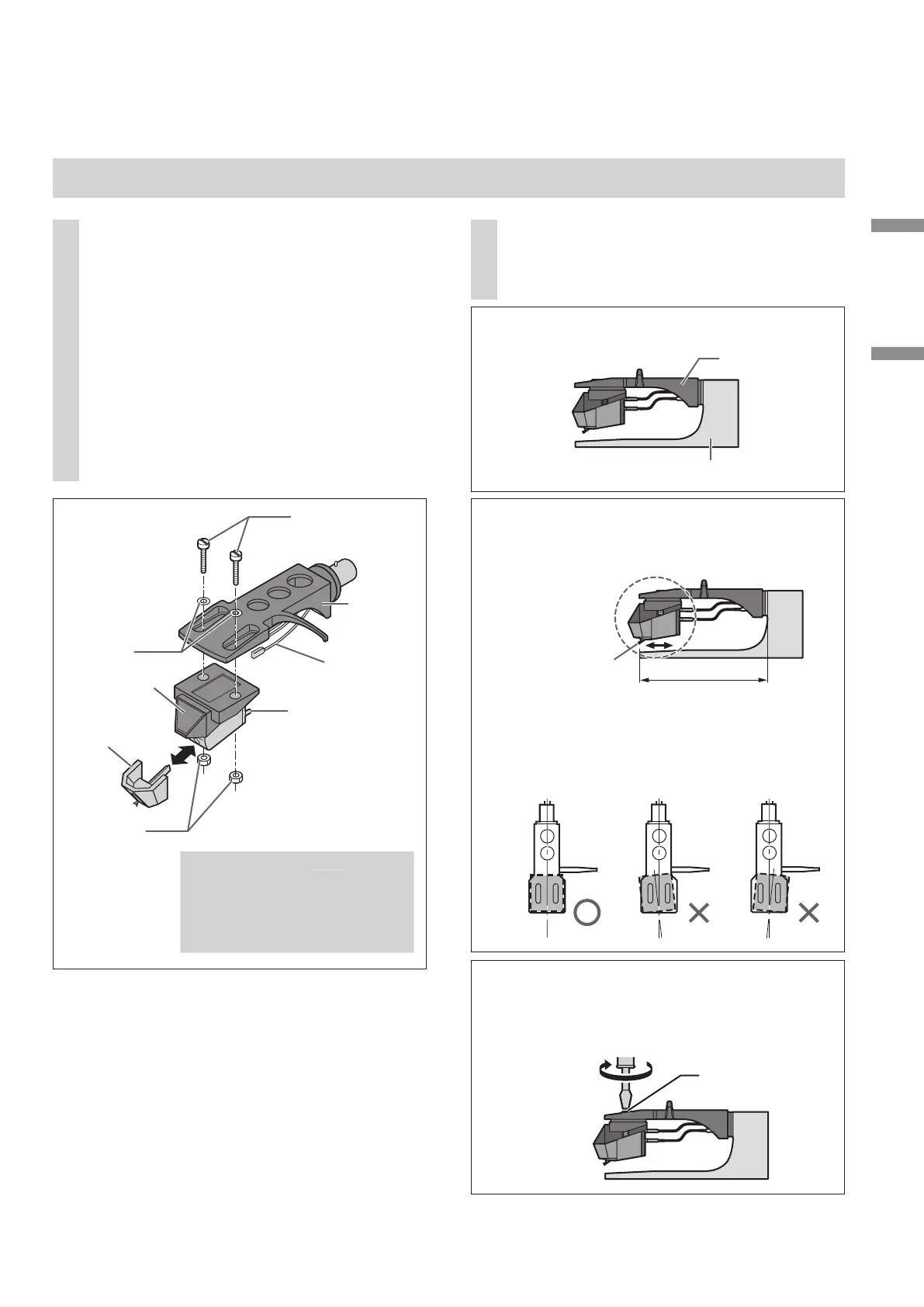

Assemblage du tourne-disque
1
Fixez provisoirement une cellule
(achetée en magasin).
Suivez les instructions d’installation de
la cellule pour la fixer correctement à la
coquille et serrez légèrement les vis.
z
Si des vis de fixation sont incluses avec la
cellule, utilisez-les.
z
Lors de la lecture d’un disque 78 tours,
utilisez une cellule spécifique pour
78 tours.
z
Utilisez un mini tournevis plat
(4 mm [
5
/
32
po]).
Mise en place de la cellule
Fixez la jauge à la coquille.
l
Serrez les vis de la cellule.
Le porte-à-faux peut être réglé de façon
optimale.
Vis pour cellule
de lecture
Jauge du porte-à-faux
Coquille
Coquille
Fil
conducteur
Cellule
Pointe de
lecture
(Fil conducteur) (Connecteur)
Rouge
R+ (Rouge)
Vert
R- (Vert)
Blanc
L+ (Blanc)
Bleu
L- (Bleu)
Vis pour cellule de
lecture
Connecteur
(Exemple)
52 mm
2
Réglez le porte-à-faux.
Utilisez la jauge du porte-à-faux incluse.
k
Déplacez la cellule pour aligner l’extrémité
de la pointe de lecture sur l’extrémité de la
jauge.
z
La cellule doit être parallèle à la
coquille vue du dessus et du côté
(l’illustration présente la vue du
dessus).
z
Veillez à ne pas laisser la cellule glisser
hors de l’emplacement.
Extrémité de la
pointe de lecture
(2-
3
/
64
po)
Écrous
Rondelles
