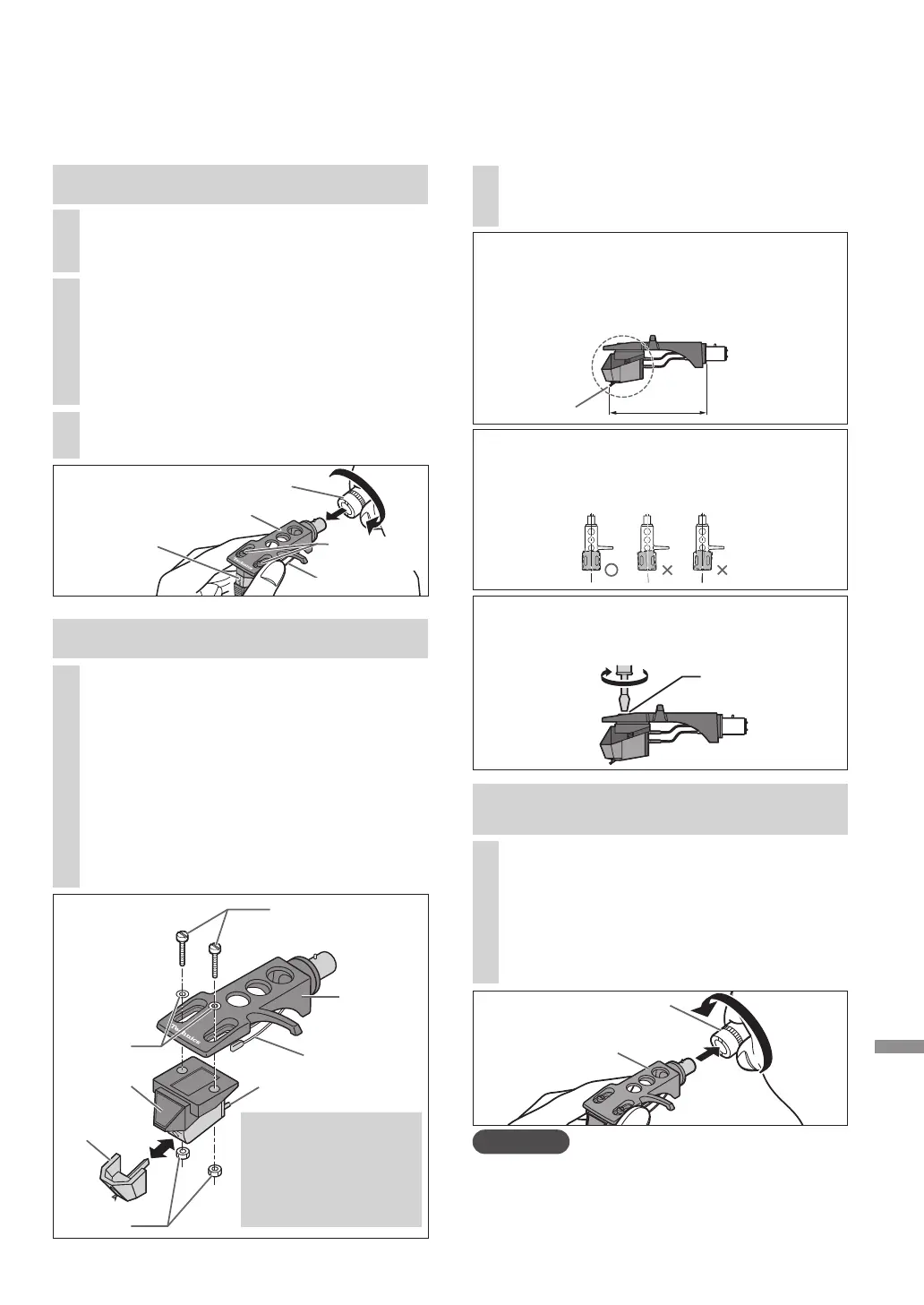

Mantenimiento
Español
(109)
21
1
Coloque un cartucho (comprado
en la tienda) provisionalmente.
Siga las instrucciones de sustitución del cartucho para
conectarlo correctamente a la cápsula de la cabeza, y
apriete los tornillos ligeramente.

Si los tornillos de montaje están incluidos en el
cartucho, úselos.

Al reproducir discos SP, use un cartucho para
discos SP.

Use un destornillador plano mini comercialmente
disponible (4 mm).

Tenga cuidado de no tocar la punta de la aguja.
Colocación del cartucho

Apriete el tornillo para el cartucho.
Tornillo para
el cartucho
Cápsula
de la
cabeza
Hilo
conductor
Cartucho
Aguja
(Hilo
conductor)
(Terminal)
Rojo

R+(Rojo)
Verde

R- (Verde)
Blanco

L+(Blanco)
Azul

L- (Azul)
Tornillo para el
cartucho
Terminal
(Ejemplo)

Tenga cuidado de no permitir que el
cartucho se deslice fuera de lugar.

El cartucho debe estar paralelo en la
cápsula de la cabeza cuando se observa
desde la parte superior y lateral
(la ilustración muestra la vista superior).
Punta de
la aguja
Tuercas
Arandelas
2
Adjuste el saliente.

Tenga cuidado de no tocar la punta de la
aguja.


Mueva el cartucho para ajustar la
proyección de tal manera que la punta
de la aguja esté a 52 mm del extremo de
montaje de la cápsula de la cabeza, tal
como se muestra en la imagen siguiente.
52 mm
Colocación de la cápsula de la
cabeza
3
Monte la cápsula de la cabeza
con el cartucho en el brazo
sonoro. Mantenga la cápsula de
la cabeza horizontal y apriete la
tuerca de bloqueo.

Tenga cuidado de no tocar la punta de la
aguja.
Tuerca de bloqueo
Cápsula de la cabeza
Sustitución del cartucho
Extracción del cartucho suministrado
El cartucho puede sustituirse por uno de su preferencia.
2
Afloje los tornillos de montaje del
cartucho para extraer el cartucho
suministrado de la cápsula de la cabeza.

Use un destornillador plano mini
comercialmente disponible (4 mm).

Tenga cuidado de no tocar la punta de la
aguja.
1
Coloque la cubierta de la aguja
(

18)
y
afloje la tuerca de bloqueo para retirar el
brazo sonoro de la cápsula de la cabeza.
3
Extraiga los cables de los terminales.

Tenga cuidado de no cortar los cables.
Tuerca de bloqueo
Cápsula de la cabeza
Cartucho
Tornillo para
el cartucho
Hilo conductor
Atención

Guarde los tornillos, arandelas y tuercas retirados
de manera que no se pierdan.

Esta unidad es para usar con cartuchos tipo MM.
Los terminales de salida externos no se pueden usar
cuando se utilizan con un cartucho de tipo MC.
