Technics SL-1500C Operating Instructions

KonserwacjaPierwsze kroki
Polski
(219)


Przesunąć wkładkę w celu ustawienia nawisu w
taki sposób, aby ostrze igły znajdowało się 52
mm od końcówki mocowania oprawki wkładki,
zgodnie z rysunkiem poniżej.
52 mm
21
1
Ostrożnie przymocować wkładkę
ramienia tonowego (kupioną w sklepie).
Należy postępować wg instrukcji wymiany
wkładki, aby prawidłowo zamocować ją w
oprawce wkładki i dokręcić delikatnie śruby.

Jeśli śruby mocujące są dołączone do wkładki,
należy ich użyć.

Podczas odtwarzania płyt typu SP używać
wkładki do płyt typu SP.

Użyć dostępnego w sprzedaży małego
płaskiego śrubokręta (4 mm).

Należy uważać, aby nie dotknąć ostrza igły.
Instalacja wkładki

Dokręcić śrubę wkładki.
Śruba wkładki
Oprawka
wkładki
Przewód
Wkładka
Igła
(Przewód) (Złącze)
Czerwony

R+(Czerwony)
Zielony

R- (Zielony)
Biały

L+ (Biały)
Niebieski

L- (Niebieski)
Złącze
(Przykład)
2
Wyregulować nawis wkładki.

Należy uważać, aby nie dotknąć ostrza igły.

Należy uważać, aby nie dopuścić
wyśliźnięcia się wkładki z miejsca jej
instalacji.
Ostrze igły
Nakrętki
Podkładki

Wkładka powinna leżeć równolegle w oprawce
widziana z góry i z boku (ilustracja przedstawia
widok z góry).
Mocowanie oprawki wkładki
4
Przymocować oprawkę wkładki wraz z
umieszczoną w niej wkładką do główki
ramienia tonowego.
Utrzymując oprawkę w pozycji
poziomej dokręcić nakrętkę blokującą.

Należy uważać, aby nie dotknąć ostrza igły.

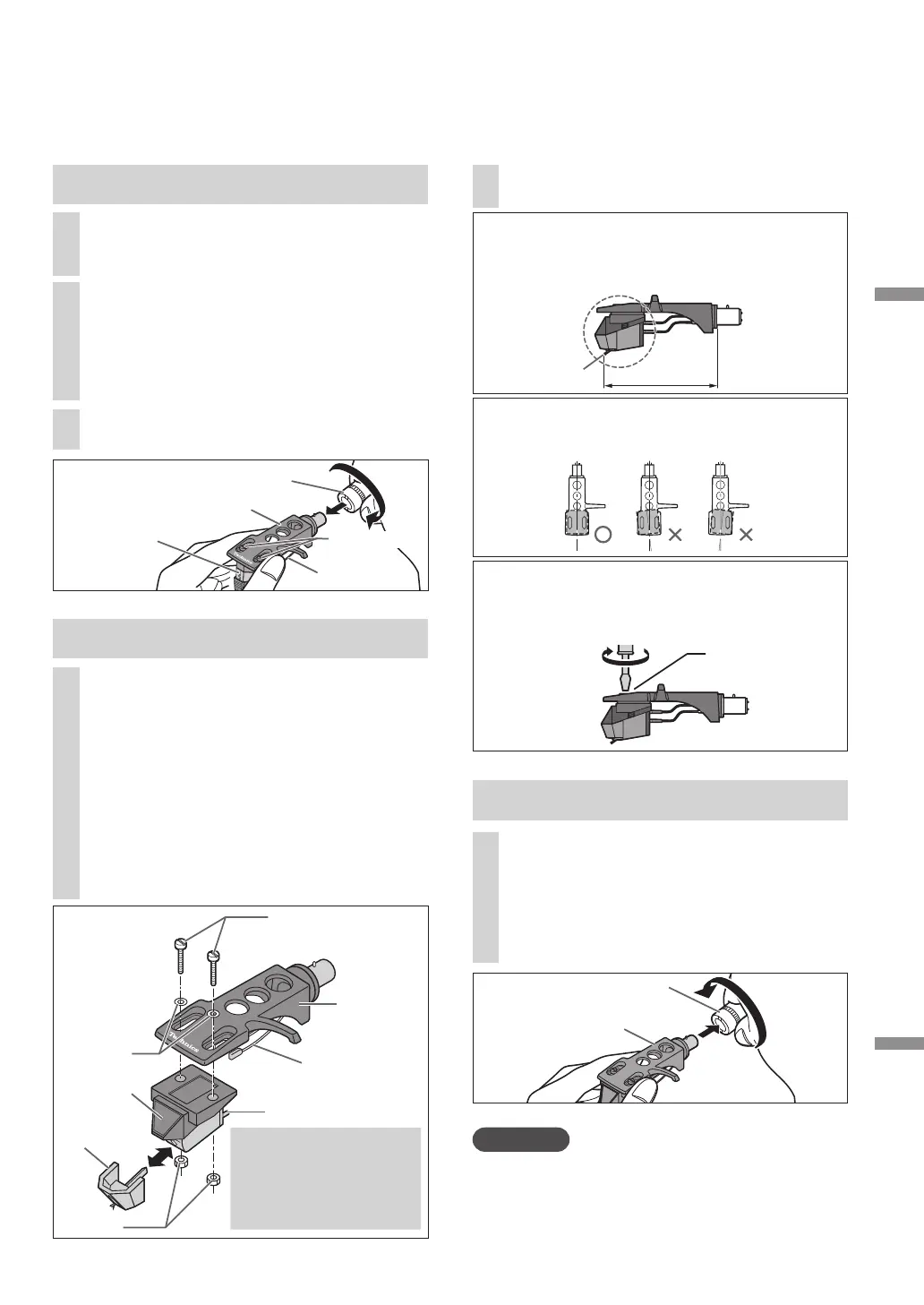

Wymiana wkładki
Wyjmowanie dostarczonej wkładki
Wkładka może zostać wymieniona na wybraną przez użytkownika.
2
Poluzować śruby mocujące wkładkę, aby
wyjąć dostarczoną wkładkę z oprawki
wkładki.

Użyć dostępnego w sprzedaży małego
płaskiego śrubokręta (4 mm).

Należy uważać, aby nie dotknąć ostrza igły.
1
Zamocować osłonę igły (

18) i
poluzować nakrętkę blokująca, aby wyjąć
ramię tonowe z oprawki wkładki.
3
Odłączyć przewody pomiarowe od złączy.

Należy uważać, aby nie przerwać przewodów.
Przewód
Nakrętka blokująca
Oprawka wkładki
Wkładka
Śruba wkładki
Śruba wkładki
Nakrętka blokująca
Oprawka wkładki
Uwaga

Śruby, podkładki i nakrętki należy odłożyć w miejsce
zapobiegające ich zagubieniu.

To urządzenie jest przeznaczone do użytkowania z
wkładką typu MM. Zewnętrzne złącza wyjściowe nie mogą
być używane, gdy stosowana jest wkładka typu MC.
