Français
(60)

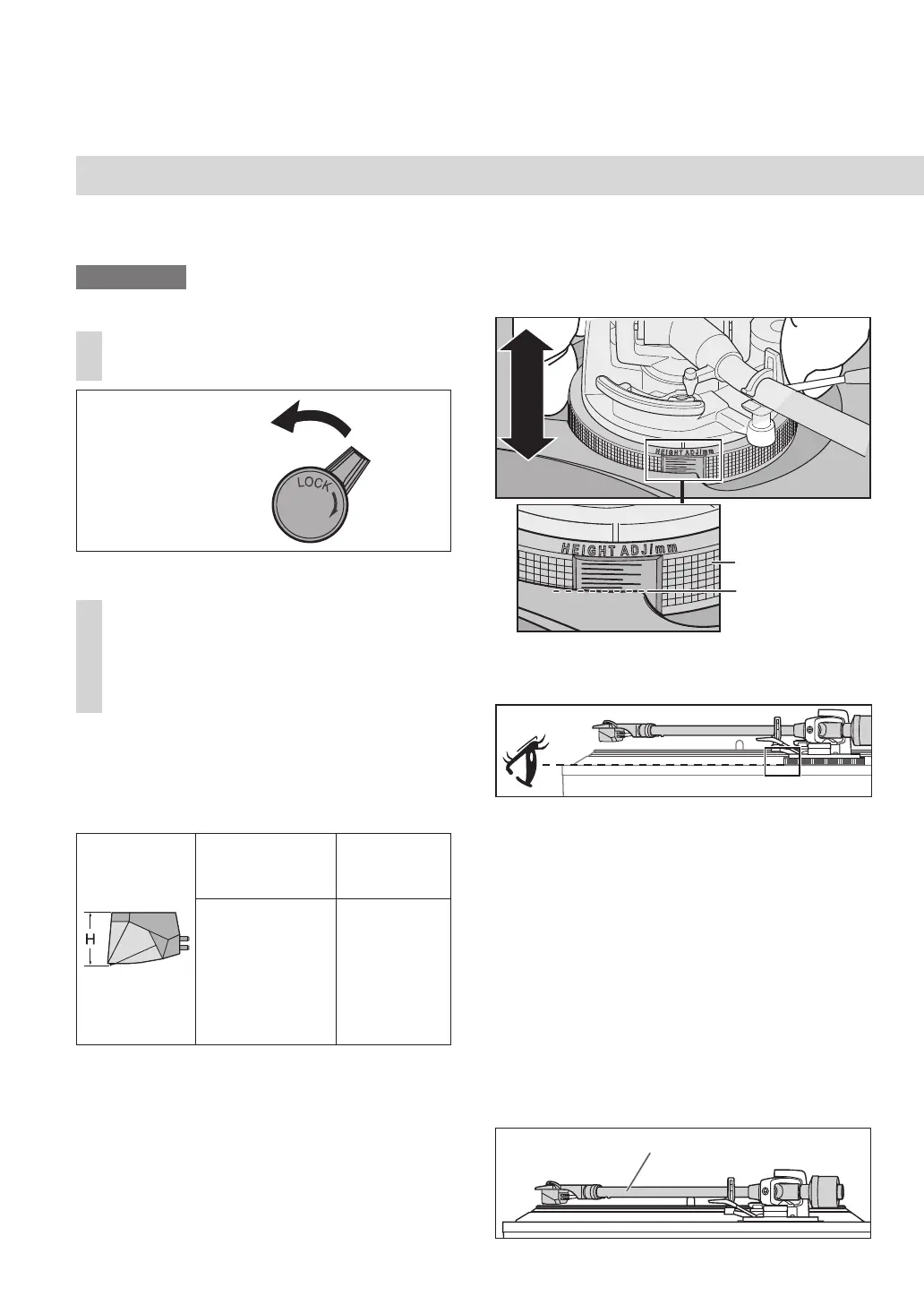

Hauteur du bras de lecture
N’effectuez ce réglage que si la cellule de
lecture que vous utilisez le rend nécessaire.
Préparatifs
Mettez un disque sur la platine.
1
Dégagez le verrou du bras de
lecture.
Réglage
(suite)
Dispositif de
réglage de la
hauteur du bras
Hauteur de la
cellule de lecture
(H) en millimètres
Position de la
commande
de hauteur
14
15
16
17
18
19
20
0
1
2
3
4
5
6
Utilisez le tableau ci-dessous comme
référence pour trouver la marque de position
appropriée pour la hauteur de votre cellule
de lecture.
Tenez le dispositif de réglage de la hauteur
du bras et faites-le glisser vers le haut ou le
bas pour aligner le repère de position sur la
ligne d’index. 0 à 6 mm sont marqués sur la
Dispositif de réglage de la hauteur du bras.
2
Réglez la hauteur avec la
Dispositif de réglage de la
hauteur du bras.
Réglez la hauteur du bras de lecture
jusqu’à ce qu’il soit parallèle au disque.
(Pour la coquille porte-cellule fournie)
Lorsque vous ne savez pas la
hauteur de la cellule de lecture (H)
ou lorsque vous n’utilisez pas la
coquille porte-cellule fournie
Retirez le couvercle de pointe de lecture, en
prenant soin de ne pas endommager la pointe
de lecture, puis dégagez le clip de retenue du
bras. Abaissez le levier de pose et relevage,
posez la pointe de lecture sur un disque et
réglez la commande de hauteur jusqu’à ce que
le bras de lecture et le disque soient parallèles.
Si la hauteur de la cellule de lecture (H) est
trop petite afin qu’elles soient parallèles,
ajoutez une « entretoise de cellule de
lecture » (non fournie).
16
(Dégagé) (Verrouillé)
Verrou du bras de lecture
Ligne de repère
2
4
6
2
4
6
Parallèle à un disque
Lors du contrôle de la ligne de référence de
la Dispositif de réglage de la hauteur du bras,
vérifiez en plaçant le regard au même niveau.
Hauteur de la cellule de lecture fournie
(H = 18 mm)
(Position de la commande de hauteur : 4)
