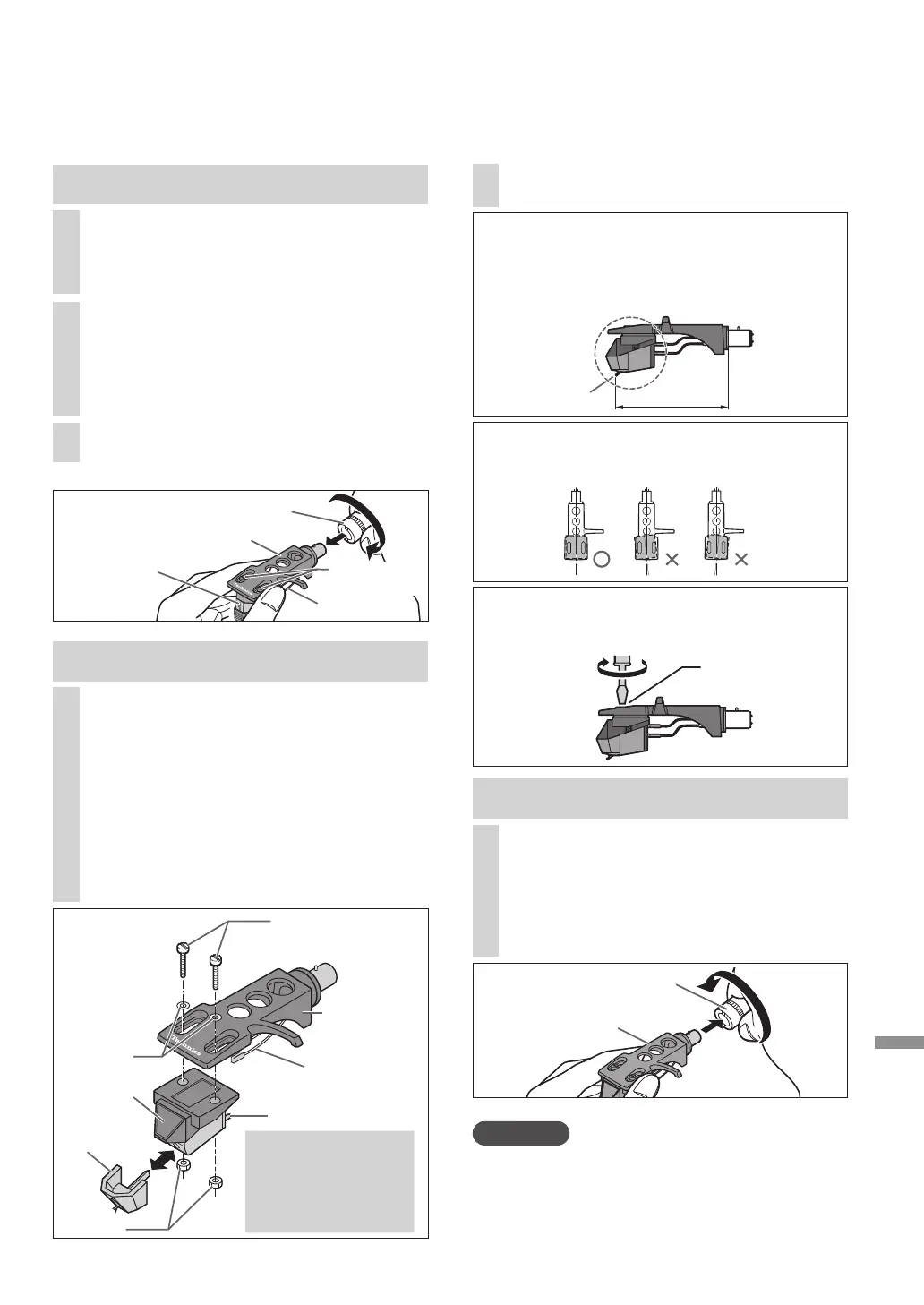

Sostituzione della cartuccia
1
Fissare una cartuccia (comprata al
supermercato) provvisoriamente.
Seguire le istruzioni di sostituzione della cartuccia
per montarla correttamente sulla conchiglia
portatestina, quindi serrare leggermente le viti.

Se le viti di fissaggio sono comprese nella
cartuccia, utilizzarle.

Quando si riproducono dischi SP, utilizzare
una cartuccia per dischi SP.

Utilizzare un mini cacciavite piatto
(4 mm) disponibile in commercio.

Fare attenzione a non toccare la puntina.
Collegamento della cartuccia

Serrare la vite per cartuccia.
Vite per
cartuccia
Conchiglia
portatestina
Cavetto
Cartuccia
Puntina
(Cavetto) (Terminale)
Rosso

R+ (Rosso)
Verde

R- (Verde)
Bianco

L+ (Bianco)
Blu

L- (Blu)
Vite per cartuccia
Terminale
(Esempio)
2
Regolare la sporgenza.

Fare attenzione a non toccare la puntina.

La cartuccia deve essere parallela sul
portatestina se vista dall’alto e di lato (la
figura è vista dall’alto).

Fare attenzione affinché la cartuccia
non esca.
Puntina
Dadi
Rondelle


Spostare la cartuccia per regolare la
sporgenza in modo tale che la punta della
puntina sia a 52 mm dalla estremità di
montaggio della conchiglia portatestina,
come mostrato nella figura di seguito.
52 mm
3
Montare la conchiglia
portatestina con la cartuccia nel
braccio. Mantenere la conchiglia
portatestina orizzontale e serrare
il dado di bloccaggio.

Fare attenzione a non toccare la puntina.
Montaggio della conchiglia portatestina
Rimozione della cartuccia in dotazione
La cartuccia può essere sostituita con un’altra preferita.
2
Allentare le viti di montaggio cartuccia
per rimuovere la cartuccia in dotazione
dalla conchiglia portatestina.

Utilizzare un mini cacciavite piatto
(4 mm) disponibile in commercio.

Fare attenzione a non toccare la puntina.
1
Fissare il coperchio della puntina (

18)
e allentare il dado di bloccaggio per
rimuovere il braccio giradischi dalla
conchiglia portatestina.
3
Rimuovere i cavi dai terminali.

Fare attenzione a non tagliare i cavi.
Cavetto
Dado di bloccaggio
Conchiglia
portatestina
Cartuccia
Vite per
cartuccia
Dado di bloccaggio
Conchiglia
portatestina
Attenzione

Conservare le viti, le rondelle e i dadi rimossi in
modo che non vadano perduti.

Questa unità è per l’uso con cartucce di tipo MM.
I terminali di uscita esterni non possono essere
utilizzati se si usa una cartuccia di tipo MC.
