Technics SL-1500C Operating Instructions

Entretien
Français
(65)
21
1
Fixez une cellule de lecture (achetée en
magasin) provisoirement.
Suivez les instructions de la cellule de lecture de
remplacement pour la fixer correctement à la
coquille porte-cellule et serrez légèrement les vis.

Si les vis de fixation sont incluses dans la
cellule de lecture, utilisez-les.

Lors de la lecture de 45 tours SP, utilisez une
cellule de lecture pour les 45 tours SP.

Utilisez un mini tournevis plat (4 mm)
disponible dans le commerce.

Prenez garde de ne pas toucher le bout de la
pointe de lecture.
Fixation de la cellule de lecture

Serrez la vis pour la cellule de lecture.

La cellule de lecture doit être parallèle à la
coquille porte-cellule, vue de dessus et de
côté (l’illustration est une vue de dessus).
Vis pour la cellule
de lecture
Coquille
porte-
cellule
Fil de
jonction
Cellule de
lecture
Pointe de
lecture
(Fil de
jonction)
(Borne)
Rouge

R+(Rouge)
Vert

R- (Vert)
Blanc

L+ (Blanc)
Bleu

L- (Bleu)
Vis pour la cellule
de lecture
Borne
(Exemple)

Faites attention de ne pas laisser la
cellule de lecture glisser hors de son
emplacement.
Écrous
Rondelles
2
Ajustez le porte-à-faux.

Prenez garde de ne pas toucher le bout
de la pointe de lecture.


Déplacez la cellule de lecture pour ajuster
le dépassement de manière à ce que
l’extrémité de la pointe de lecture soit à
52 mm de l’extrémité de montage de la
coquille porte-cellule,
comme indiqué
sur la figure
ci-dessous.
52 mm
Bout de
la pointe
de lecture
Fixation de la coquille porte-cellule
4
Montez la coquille porte-cellule avec
la cellule de lecture dans le bras de
lecture. Gardez la coquille porte-cellule
horizontale et serrez l’écrou de blocage.

Prenez garde de ne pas toucher le bout
de la pointe de lecture.
Écrou de Blocage
Coquille porte-cellule

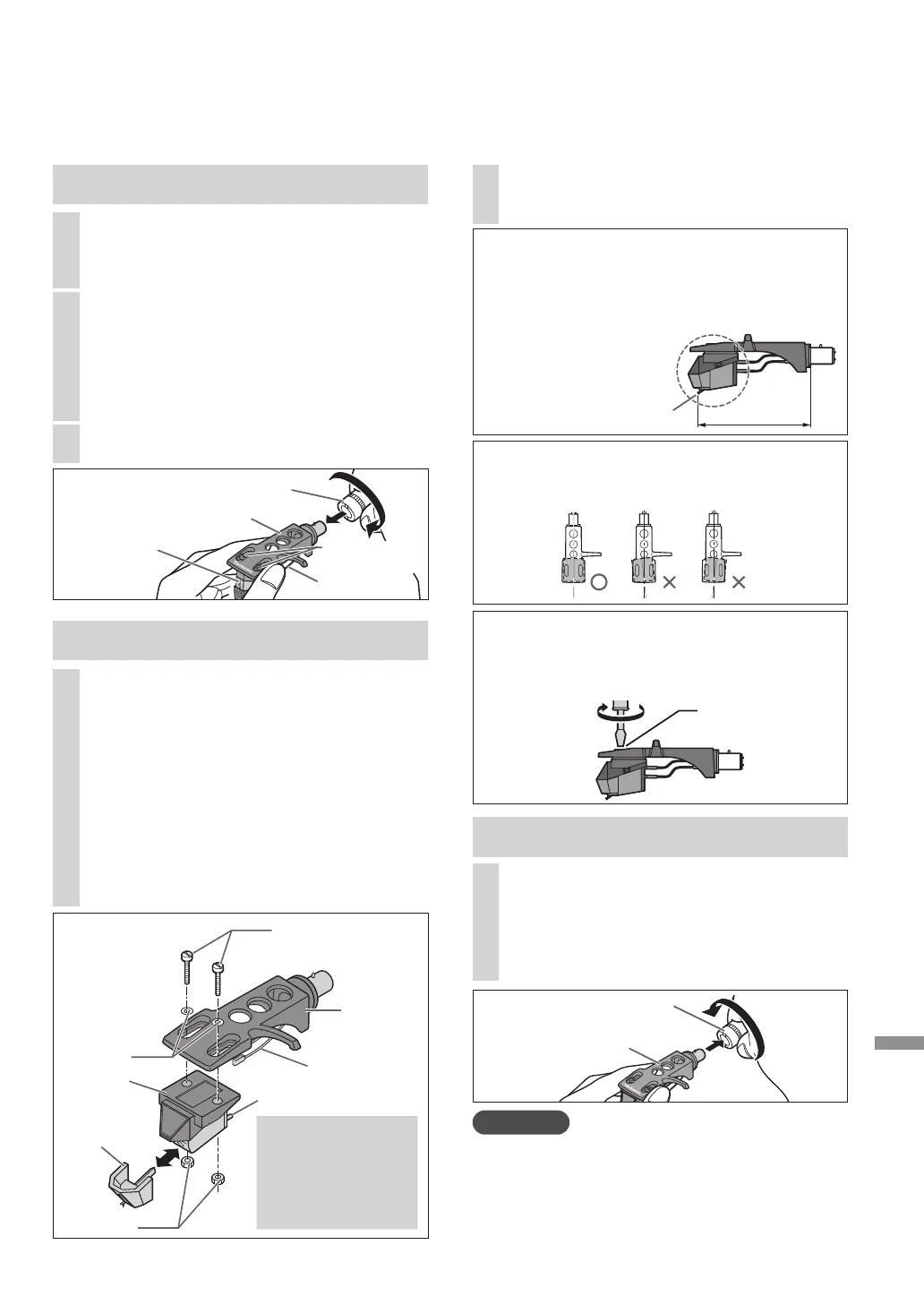

Remplacement de la cellule de lecture
Retrait de la cellule de lecture fournie
La cellule de lecture peut être remplacée par une cellule de votre préférence.
2
Desserrez les vis de montage de la cellule
de lecture pour retirer la cellule de lecture
fournie de la coquille porte-cellule.

Utilisez un mini tournevis plat (4 mm)
disponible dans le commerce.

Prenez garde de ne pas toucher le bout
de la pointe de lecture.
1
Fixez le couvercle de pointe de lecture
(

18) et desserrez l'écrou de blocage
pour retirer le bras de lecture de la
coquille porte-cellule.
3
Retirez les câbles des bornes.

Veillez à ne pas couper les câbles.
Fil de jonction
Écrou de Blocage
Coquille porte-cellule
Cellule de
lecture
Vis pour la
cellule de lecture
Attention

Rangez les vis, rondelles et écrous de manière à ne
pas les perdre.

Cet appareil est destiné à être utilisé avec les
cellules de lecture de type MM. Les bornes de
sortie externe ne peuvent pas être utilisées avec
une cellule de lecture de type MC.
