Français
24
A
S2
S1
S3
Remarque:
Dans les programmes 0 - 2, l'état particulier de l'installation « Surchauffe du collecteur at-
teinte » au menu Status avec la remarque CETOFF pour coupe-circuit de surchauffe du
collecteur s'affiche.
Certains pays accordent des subventions pour le montage d’installations solaires unique-
ment si le régulateur est doté d’un contrôle pour détecter tout dysfonctionnement de la sonde
ou une éventuelle absence de circulation. Une personne experte peut activer ce contrôle du
ESR31 via la commande de menu F CHCK. Cette surveillance fonctionne aussi en liaison
avec les deux programmes et est désactivée à l’usine. Elle vaut également pour ces pro-
grammes et est désactivée en usine. Pour plus détails, voir « Barre d'état Status ».

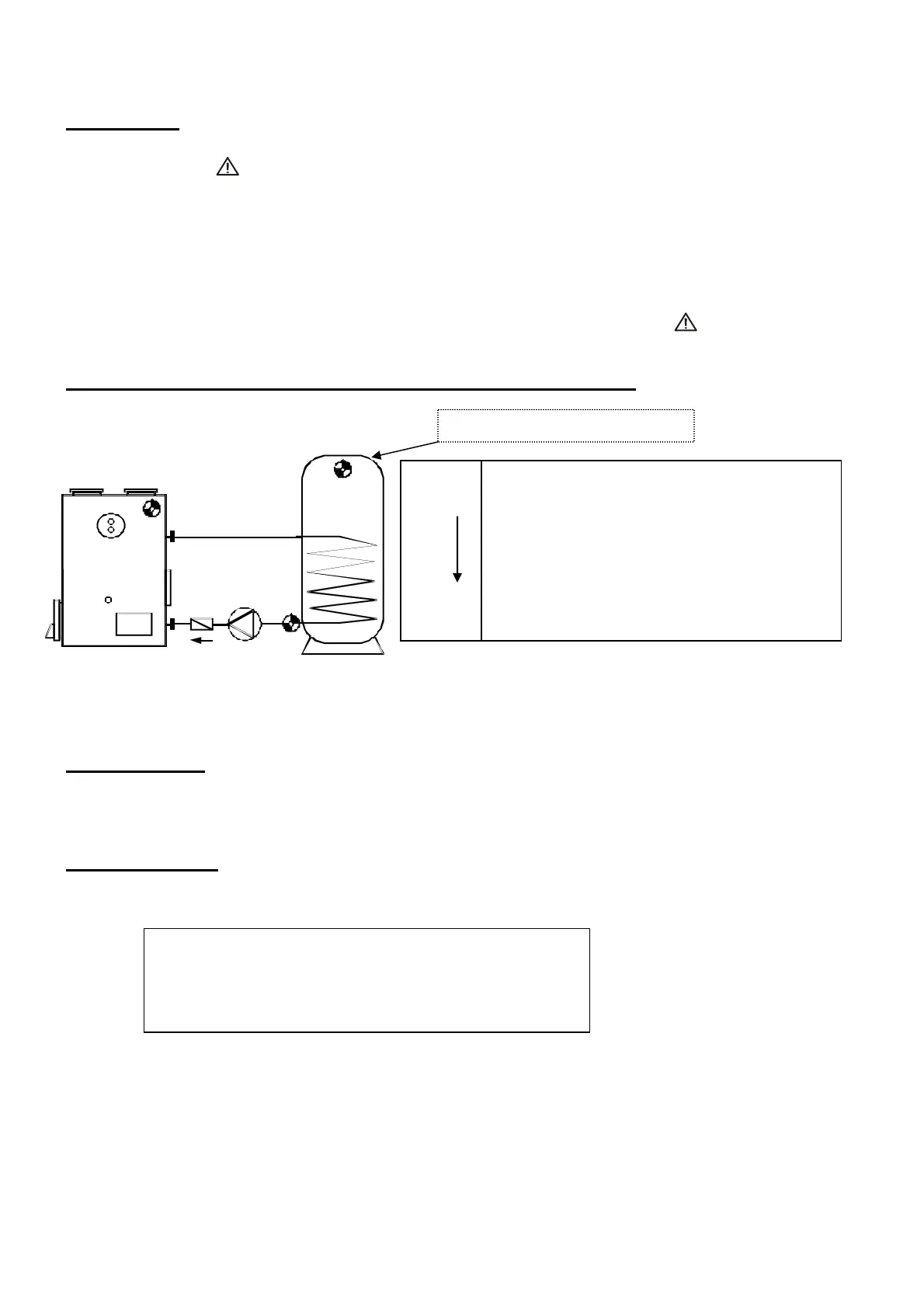

Commande de la pompe de chargement - Programme 4
La pompe de chargement A fonctionne quand S1 a dépassé le seuil min, que S1 est su-
périeure à S2 de l’écart de température diff et que S2 n’a pas encore dépassé le seuil max.
Programme 5
Fonctionnement de la pompe de chargement avec une limitation supplémentaire de
l’accumulateur max2 via la sonde S3.
Programme 6 :
Comme pour le programme 4, avec cependant demande de brûleur 10 V via S3 et S2 au
niveau de la sortie de commande.
A = S1 > min & S1 > (S2 + diff) & S2 < max
Sortie de commande COP : 10 V = S3 < min2 (brûleur marche)
0 V = S2 > max2 (brûleur arrêt)
Par la suite, le relais auxiliaire HIREL-STAG transmis sans potentiel par la demande de brû-
leur peut être relié à la sortie de commande. La sortie de commande active est indiquée par
un symbole de brûleur clignotant sur l'écran.
S1
min
diff
S2
max
Réglages nécessaires :
max … Limitation ACC S2
max2 … Voir tous le programme 5 ou 6
min … Temp. mise marche chaud. S1
min2 … Voir tous le programme 6
diff … Chaud. S1 – ACC S2
Réglages nécessaires supplémentaires :
max2 … COP arrêt (0V) S2 (RU = 65°C)
min2 … COP marche (10V) S3 (RU = 40°C)
S3 pour le programme 5 et 6
